大功率脉冲激光二极管模块

1625nm 大功率脉冲激光二极管模块 (350mW)

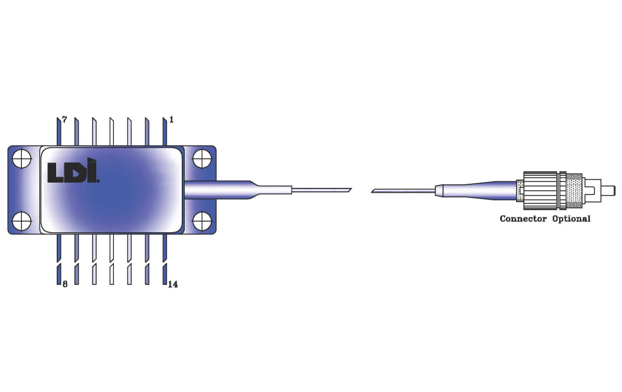

SCW 1632-350R和SCW 1631F-350R激光二极管模块是高功率1625 nm RWG F/P激光二极管，采用14引脚蝶形和DIL封装。该激光二极管与SMF光纤尾纤进行光学耦合，同时包括热电冷却器和电隔离温度传感热敏电阻。SCW 1632-350R和SCW 1631F-350R激光二极管模块专门为需要高峰值脉冲光功率的光学测试设备应用而设计，符合RoHS标准。

产品特点：结构紧凑、高峰值功率、优异光束质量

应用领域：激光雷达、材料加工

单价

请咨询客服获得优惠报价。

产品型号

SCW 1632-350R

货期

请咨询客服获得货期。

库存

请咨询客服。

联系我们

加入询价

主要参数

技术参数

引脚定义

可选配置表

核心参数

中心波长	光谱宽度	光功率
1625nm	10nm	350mW

尺寸图

参数	符号	条件	Min. 值	典型值	Max. 值	单位
光功率 (光纤)	P_o	P_w= 10 us; D/C = 1%	275	350		mW
正向驱动电流	I_f	P_w= 10 us; D/C = 1%		2100	3000	mA
阈值电流	I_th	P_w = 10 us; D/C = 1%		70		mA
正向电压	V_f	P_w = 10 us; D/C = 1%		3	4	V
中心波长	λc	P_w = 10 us; D/C = 1%	1615	1625	1635	nm
光谱宽度 (RMS)	Dl	P_w = 10 us; D/C = 1%		10	12	nm
热敏电阻	R	T_ld= 15 ℃	15.44	15.67	15.90	KΩ
热敏电阻 B 常数	B	B25/50	3910.9	3950.0	3989.9	K
制冷量	∆Τ	P = 10 us; D/C = 1%	60			℃
TEC 电压 @ 55℃ ∆ T	V_tec	P_w = 10 us; D/C = 1%		1.3	1.6	V
TEC 电流 @ 55℃ ∆ T	I_tec	P_w = 10 us; D/C = 1%		1200	1500	mA
光纤长度	L	per outline	1			Meter
工作温度范围	T_op	P_w = 10 us; D/C = 1%	0		65	℃
存储温度范围	T_stg	Non-operating	-40		85	℃

引脚	功能
1	TEC (+)
2	热敏电阻
3,4	N/C
5	热敏电阻
6,7,8,9	N/C
10	激光阳极
11	激光阴极
12	N/C
13	金属外壳接地
14	TEC (-)

引脚	功能
1	TEC (+)
2,3,4,6	N/C
7,8,13	N/C
5,10	激光阳极/ 金属外壳接地
9	激光阴极
11	热敏电阻
12	热敏电阻
14	TEC (-)
