| 1310nm |
波长 | 1310nm +/-10nm |
波长调谐范围 | 4 nm |
阈值电流 | 2 mA typ. |
线宽 | 0.1 nm |
正向电压 | 3 V |
串联电阻 | 100 Ω typ. |
输出功率 | 0.5 mW typ. |
SMSR | 35 dB typ. |
上升下降时间 | 100 ps typ. |
监控电流 | 0.1 mA typ. |
调制带宽 | 3 GHz typ |
参数 | 单位 | 最小 | 典型 | 最大 |
存储温度 | ℃ | -40 | 25 | 125 |
芯片温度 | ℃ | +10 | 25 | 40 |
工作电流 | mA | 0 | 3.0 | 5.0 |
正向电压 | V | 0.8 | 3.0 | 4.8 |
TEC 电流 | mA | -150 | - | +300 |
焊接温度* | ℃ | 100 | 130 | 260 |
功耗 | mw | - | - | 5 |
(*TEC 温度必须低于150°C)
L-I 曲线(T@25°C)

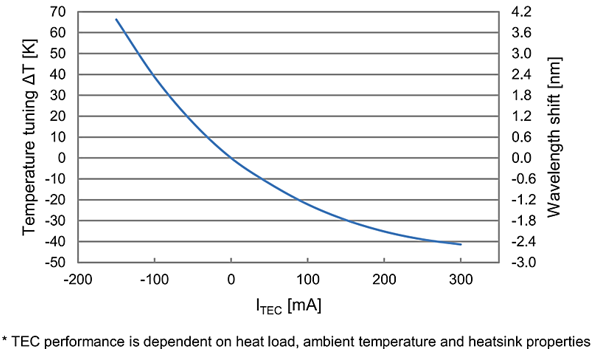

温度/波长调谐曲线通过TEC电流
1 | Thermoelectric Cooler (-) | 5 | Thermoelectric Cooler (+) |
2 | Thermistor | 6 | Thermistor |
3 | N/C | 7 | PD Monitor Cathode (+) |
4 | VCSEL Cathode (–) / PD Monitor Anode (-) | 8 | VCSEL Anode (+) |
PL-VCSEL-W□□□□-☆-A8▽-XXXX
□□□□: Wavelength
0760: 760nm
0795: 794.7nm
*****
1310: 1310nm
☆ : TEC
0: Without TEC
1: With TEC
▽: Wavelength Tolerance
1: ±10nm
XXXX: Package
CPSA=Coaxial Package with SM1310+ FC/APC
CPSP=Coaxial Package with SM1310+ FC/PC
CPPP=Coaxial Package with PM Fiber+ FC/PC
CPPA=Coaxial Package with PM Fiber+ FC/APC
