| 带宽 | 响应度 |
|---|---|
| >10 GHz | 0.9Ａ／Ｗ＠2000ｎｍ |
选项
可以订购可选的壁挂式电源
提供光纤耦合或自由空间选项
探测器材质

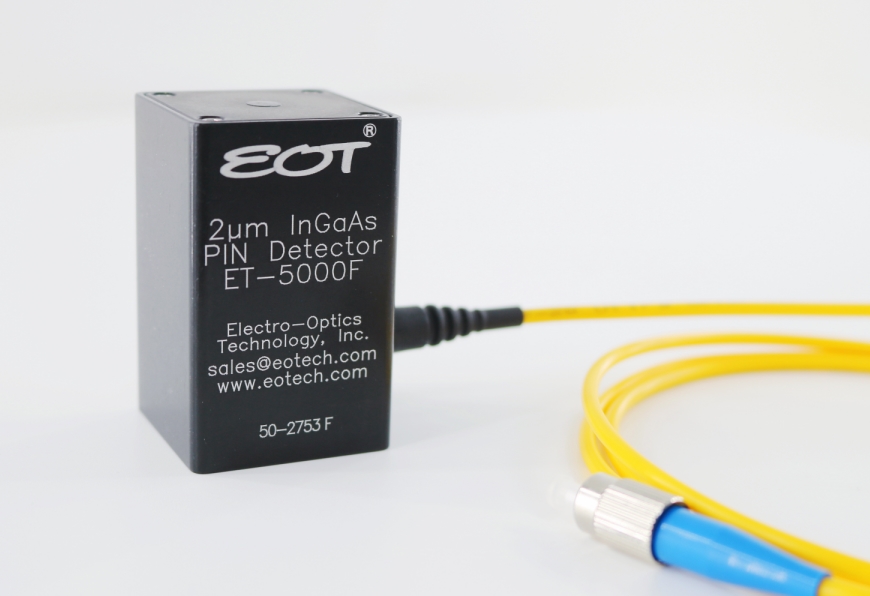

零件号 | 120-10105-0001 | 120-10104-0001 |
探测器材质 | 铟镓砷 | 铟镓砷 |
上升时间/下降时间 | 28 ps/28 ps | 28 ps/28 ps |
响应度一 | 1.3 A/W在 2000 nm | 0.95 A/W 在 2000 nm |
电源 | 3V | 3V |
带宽 | >10 GHz | >10 GHz |
有效面积直径 | 40 um | 40 um |
暗电流 | <1 µA | <1 µA |
接受角（1/2角） | 20 ° | N/A |
噪声等效功率b | 15 pW/ √Hz在 2000 nm | 20 pW/ √Hz在 2000 nm |
Max. 线性额定 CW | 3mA | 3mA |
安装（螺纹孔） | 8-32 或 M4 | 8-32 或 M4 |
输出连接器 | SMA | SMA |
光纤连接c | 不适用 | FC/UPC |
产品规格可能会发生变化。所有产品均符合 RoHS 标准。
a光电探测器有一个内部 50 Ω 终端。响应数据仅适用于二极管。检测器输出应根据图表所示响应度的 1/2 确定。
b 噪声等效功率 (NEP) 由开路输出确定。
c 多模光纤可用。可能会限制带宽。
注意： 除非另有说明，否则所有规格均适用于 50 Ω 端接。
SPECIFICATIONS | ||||||||
Part No. (Model)型号 | 120-10058-0001 (ET-3500) | 120-10068-0001 (ET-3500F) | 120-10071-0001 (ET-4000) | 120-10081-0001 (ET-4000F) | 120-10105-0001 (ET-5000) | 120-10104-0001 (ET-5000F) | 120-10140-0001 (ET-3600) | 120-10142-0001 (ET-3600F) |
Detector Material 材料 | InGaAs | InGaAs | GaAs | GaAs | InGaAs | InGaAs | InGaAs | InGaAs |
Rise Time/Fall Time | <25 ps/<25 ps | <25 ps/<25 ps | <30 ps/<30 ps | <30 ps/<30 ps | 28 ps/28 ps | 28 ps/28 ps | 16 ps/16 ps | 16 ps/16 ps |
Responsivitya 响应度 | >0.90 A/W at 1300 nm | >0.65 A/W at 1300nm | 0.53 A/W at 830 nm | 0.38 A/W at 830 nm | 1.3 A/W at 2000 nm | 0.95 A/W at 2000 nm | >0.70 A/W at 1300 nm | >0.70 A/W at 1300 nm |
Power Supply 电源 | 6 VDC | 6 VDC | 3 VDC | 3 VDC | 3 VDC | 3 VDC | 3 VDC | 3 VDC |
Bandwidth 波段 | >15 GHz | >15 GHz | >12.5 GHz | >12.5 GHz | >10 GHz | >10 GHz | >22 GHz | >22 GHz |
Active Area Diameter 有效面积直径 | 32µm | 32 µm | 60 µm | 60 µm | 40 µm | 40 µm | 20 µm | 20 µm |
Dark Current 暗电流 | <3 nA | <3 nA | <0.5 nA | <0.5 nA | <1 µA | <1 µA | <1 nA | <1 nA |
Acceptance Angle (1/2 angle) 接受角 | 15° | N/A | 15° | N/A | 20° | N/A | 15° | N/A |
Noise Equivalent Powerb 噪声等效功率 | 20 pW/√Hz at 1300 nm | 28 pW/√Hz at 1300 nm | 35 pW/√Hz at 830 nm | 45 pW/√Hz at 830 nm | 15 pW/√Hz at 2000 nm | 20 pW/√Hz at 2000 nm | 26 pW/√Hz at 1300 nm | 26 pW/√Hz at 1300 nm |
Maximum Linear Rating CW Max. 线性额定值 | 10 mW | 10 mW | 10 mW | 10 mW | 3 mA | 3 mA | 10 mW | 10 mW |
Mounting (Tapped Holes) 安装（螺纹孔） | 8-32 or M4 | 8-32 or M4 | 8-32 or M4 | 8-32 or M4 | 8-32 or M4 | 8-32 or M4 | 8-32 or M4 | 8-32 or M4 |
Output Connector 输出连接器 | SMA | SMA | SMA | SMA | SMA | SMA | SMA | SMA |
Fiber Optic Connectionc 光纤连接 | N/A | FC/UPC, SMF28e | N/A | FC/UPC, SMF28e | N/A | FC/UPC | N/A | FC/UPC, SMF28e |
产品规格可能会更改。所有产品均符合RoHS标准。

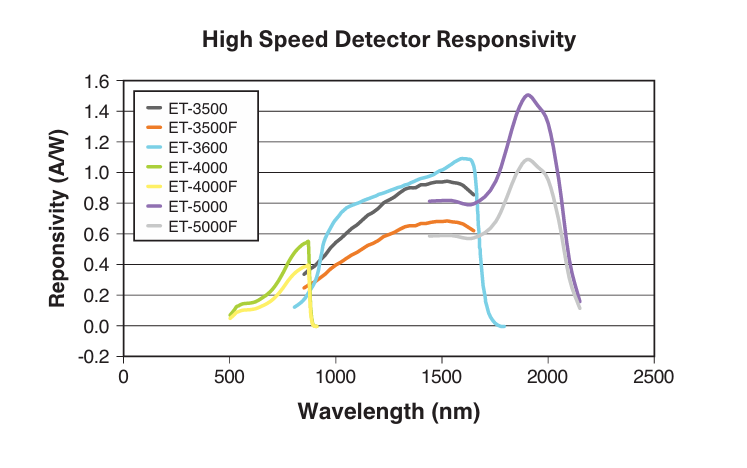

光电探测器具有内部50Ω终端。响应度数据仅适用于二极管。探测器输出应根据图中所示响应度的1/2确定。
噪声等效功率（NEP）通过开路输出确定。
c多模光纤可用。可能会限制带宽。
注：除非另有说明，否则所有规范均适用于50Ω终端。
