| 带宽 | 响应度 |
|---|---|
| 30 kHz to １.５GHz | 900 V/W ＠1300 nm |
选项
探测器材质
活动区
提供光纤耦合或自由空间选项
零件号 | 120-10036-0001 |
探测器材质 | 铟镓砷 |
上升时间/下降时间 | <40 ps/<400 ps |
转换增益 | 900 V/W 在 1300 nm |
电源 | 24 伏直流电 |
带宽 | 30 kHz 至 1.5 GHz |
有效面积直径 | 100 微米 |
接受角（1/2角） | 20 ° |
噪声等效功率b | <30 pW/√Hz 在 1300 nm |
Max. 线性额定值 | 1.3V 峰值 |
安装（螺纹孔） | 8-32 或 M4 |
输出连接器 | BNC |
产品规格可能会发生变化。所有产品均符合 RoHS 标准。
一个 交流耦合b 噪声等效功率（NEP）经由短路输出来确定。注意：除非另有说明，否则所有规格均适用于 50 Ω 端接。
SPECIFICATIONS | ||
Part No. (Model)型号 | 120-10013-0001 (ET-2030A)a | 120-10036-0001 (ET-3000A)a |
Detector Material 探测器材料 | Silicon | InGaAs |
Rise Time/Fall Time 上升/下降时间 | <50ps/<500ps | <40ps/<400ps |

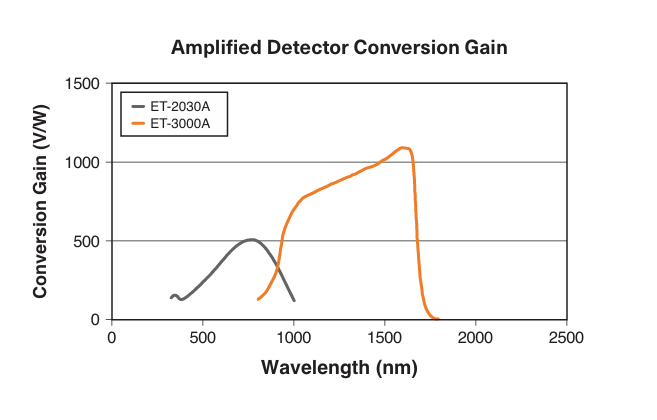

Conversion Gain 转换增益 | 450 V/W at 830 nm | 900 V/W at 1300 nm |
Power Supply 电源 | 24 VDC | 24 VDC |
Bandwidth 带宽 | 30 kHz to 1.2 GHz | 30 kHz to 1.5 GHz |
Active Area Diameter 有效面积直径 | 400 µm | 100 µm |
Acceptance Angle (1/2 angle) 接受角（1/2角） | 10⁰ | 20⁰ |
Noise Equivalent Powerb 噪声等效功率 | <60 pW/√Hz at 830 nm | <30 pW/√Hz at 1300 nm |
DC Monitor Output 直流监视器输出 | ||
Maximum Linear Rating Max. 线性额定值 | 1.3 V peak | 1.3 V peak |
Mounting (Tapped Holes) 安装（螺纹孔) | 8-32 or M4 | 8-32 or M4 |
Output Connector 输出连接器 | BNC | BNC |
Fiber Optic Connectionc 光纤 连接
| N/A | N/A |
产品规格可能会更改。所有产品均符合RoHS标准。
交流耦合
b噪声等效功率（NEP）通过短路输出确定。
c多模光纤可用。可能会限制带宽。
注：除非另有说明，否则所有规范均适用于50Ω终端。
