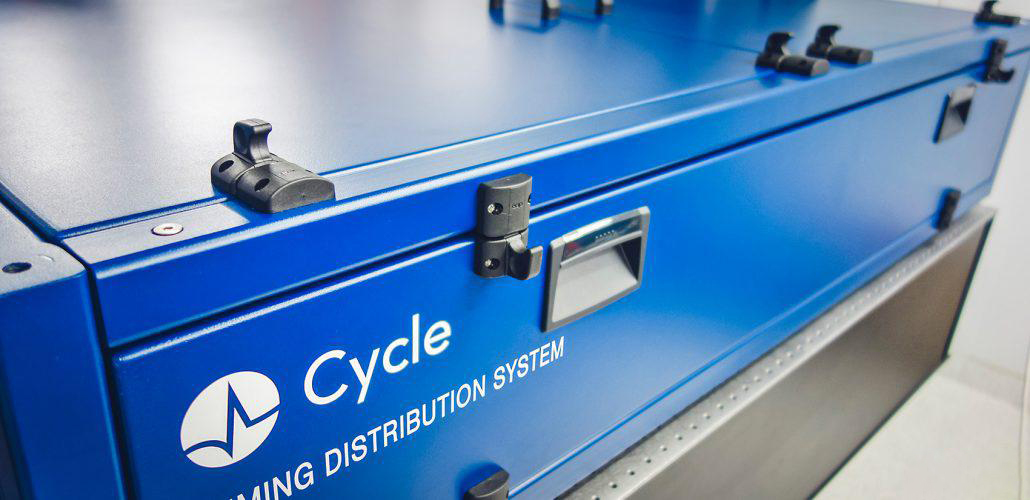

脉冲计时分配系统(TDS)时间分配和同步系统

产品总览脉冲计时分配系统(TDS)能够将亚飞秒的计时信号分配到远程位置。它利用锁模激光器(即光学主振荡器，简称OMO)固有的低噪声脉冲序列，并将其当作可参考光学或射频时钟的计时信号。精心选择的OMO计时信号通过光纤计时链路传输到多个终端站，在这些终端站中，使用Cycle技术上认可的平衡光学互相关器（BOC）以阿秒级分辨率检测传输延迟，并进行主动补偿。

产品特点：低于1 fs的时序抖动和时序漂移、标准每单位8 -16个链路(可扩展至> 100个链路)、按钮操作、无需用户干预

应用领域：自由电子激光器、粒子加速器、射电望远镜阵、激光放大器链、超快电子衍射实验、超快激光实验室

单价

请咨询客服获得优惠报价。

产品型号

PULSE-Timing Distribution System

货期

请咨询客服获得货期。

库存

请咨询客服。

加入询价单

在线咨询

主要参数

详细参数

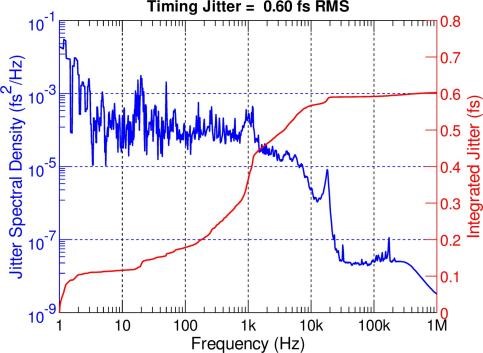

特性曲线

产品配置

可选配置表

点击下载文档

核心参数

中心波长	工作带宽	耦合比	插入损耗	偏振相关损耗	接头类型
> 10 mW	1550 ± 50 nm

尺寸图

产品推荐

参数	值	单位	说明
时序抖动	<5	fs RMS	在35 μHz - 1 MHz带宽内，两个稳定的光纤链路之间
补偿距离 (高达)	10	km	按要求提供较长的链路
每个PULSE TDS平台的光纤链路	8		通过将多个平台组合在一起，可扩展到任意数量的链路
光纤类型	PM		单模（SM）
功率	> 10	mW	每根光纤的平均可用功率
光波长	1550 ± 50	nm	脉冲工作模式
脉冲重复率	< 500	MHz	根据需要定制频率
大小 (L x W x H)	1.5 x 0.8 x 0.3	m³
重量	270 kg
控制系统机架	包含		温度控数
集成反馈	包含		优化PID参数
控制系统接口	包含		Epics, Tango 或定制的接口可用
自动锁定	包含
