| 操作范围 | 通光孔径 | 旋转角度 |
|---|---|---|
| 1170 - 1270 nm | 5.0 mm | 45° ± 2° |
技术参数：
型号/Model No | R105122NA01 |
波长/Wavelength | 1220nm±10nm |
透过率/Transmission | >98% |
旋转角度/Rotation Angle | 45 ° ± 2 ° |
平均功率/Optical Power(Average) | 1W |
通光孔径/Clear Aperture | 5.0mm |
消光比/Extinction Ratio | >30dB |
操作温度/Operating Temperature | 10-30℃ |
保存温度/Storage Temperature | -10-60℃ |
典型指标参考 | |||||
通光孔径 | 波长 | 消光比 | 旋转角度 | 承受功率* | 透过率 |
2-15 mm | 355-1080 nm | ＞30 dB | 45±0.5° | 100 W | ＞98 % |
2-10 mm | 1310-4500 nm | ＞30 dB | 45±0.5° | 100 W | ＞98 % |
15-20 mm | 600-1080 nm | ＞30 dB | 45±1° | 500 W | ＞98 % |
产品使用温度范围为10℃-30℃。 *表示产品可承受的Max. 平均功率 | |||||

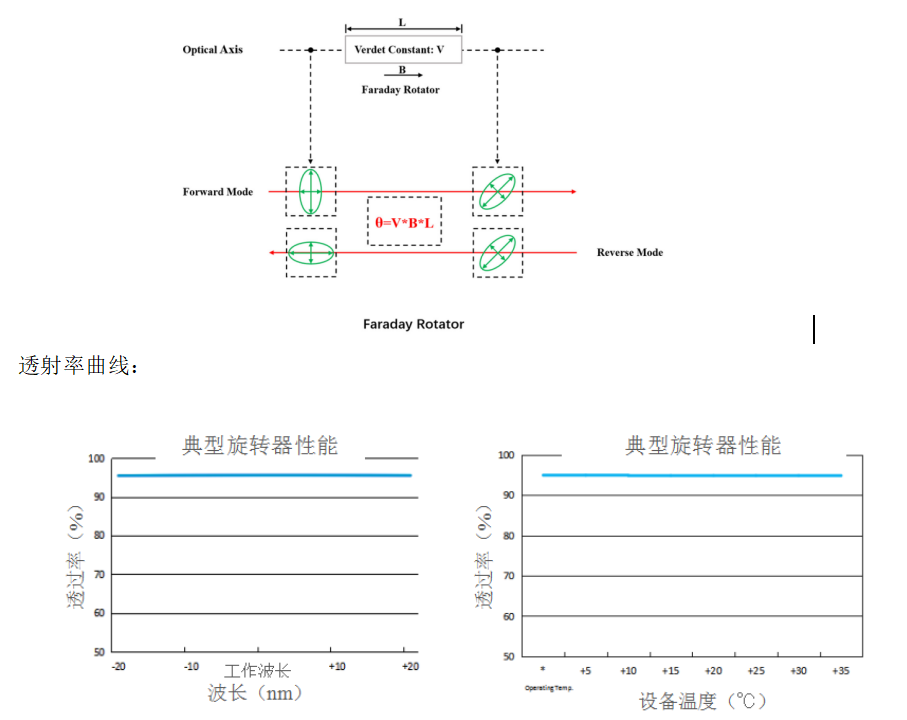

工作原理图
无
