1550nm台式宽带可调谐滤波器 (调谐区间80nm FWHM带宽1nm高斯形)（自主研发）

筱晓自主研发的电压控制可调谐滤光器是在自由空间光学的基础上，结合MEMS滤波技术产生高斯形状的传输。它是一个2端口的光纤设备。光学设计提供了带宽和调谐范围的好的选择，具有市场上所未有的低插入损耗和偏振相关损耗（PDL）。精确的调谐机制使滤波器能够提供高波长分辨率和出色的波长调谐重复性。目前这款滤器都可用于X、O、S、C和L波段.

产品特点：可在940-1650nm范围内提供高达100nm的波长调谐范围、所未有的低插入损耗和PDL、高光功率处理、在整个调谐范围内精确且均匀的带宽、低至0.35nm FWHM带宽、高带外抑制

应用领域：ASE噪声抑制、 DWDM信道滤波、 WDM波长调谐、脉冲整形、 FBG传感器询问、可调谐光纤激光器

单价

请咨询客服获得优惠报价。

产品型号

VTOF-1550-500-A80-PA

货期

请咨询客服获得货期。

库存

请咨询客服。

加入询价单

在线咨询

主要参数

核心参数

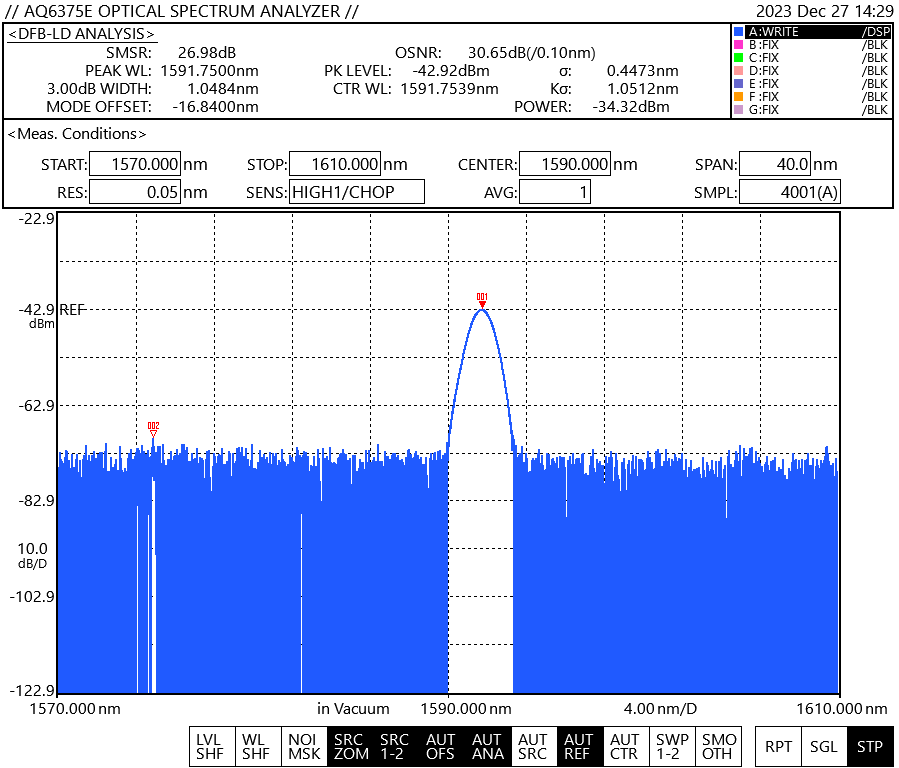

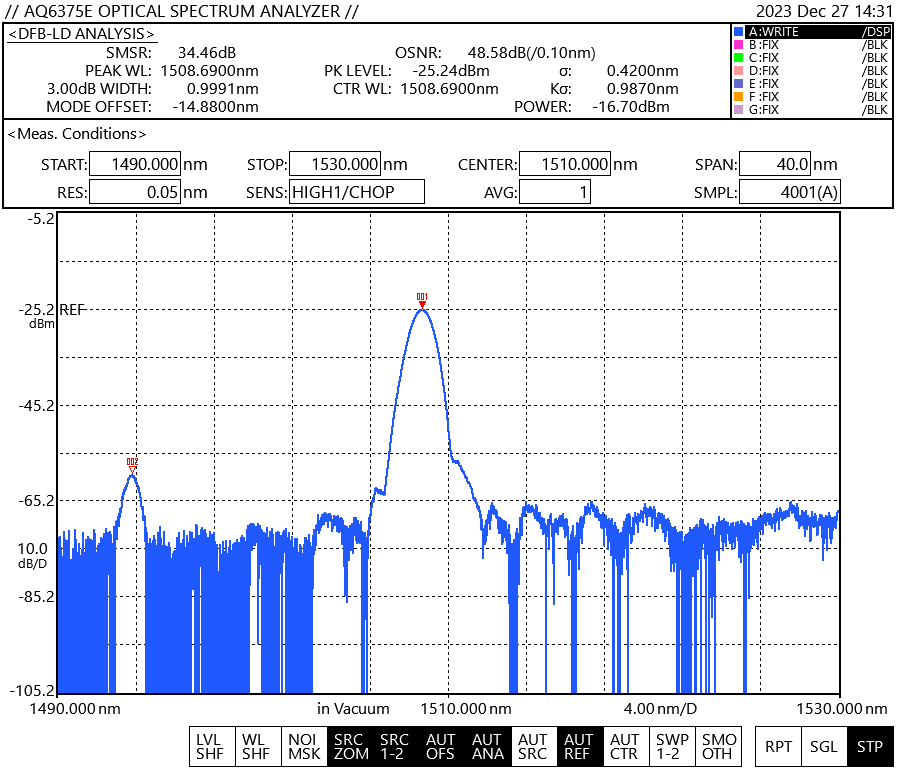

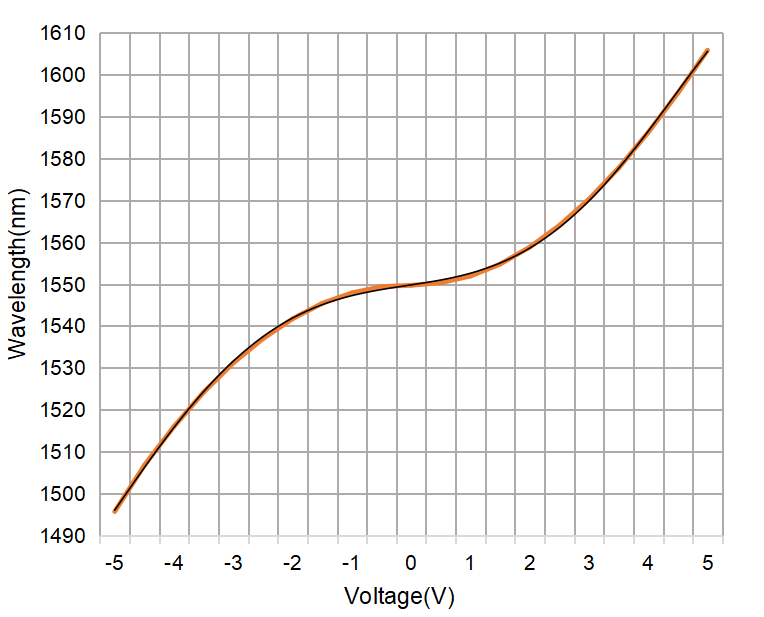

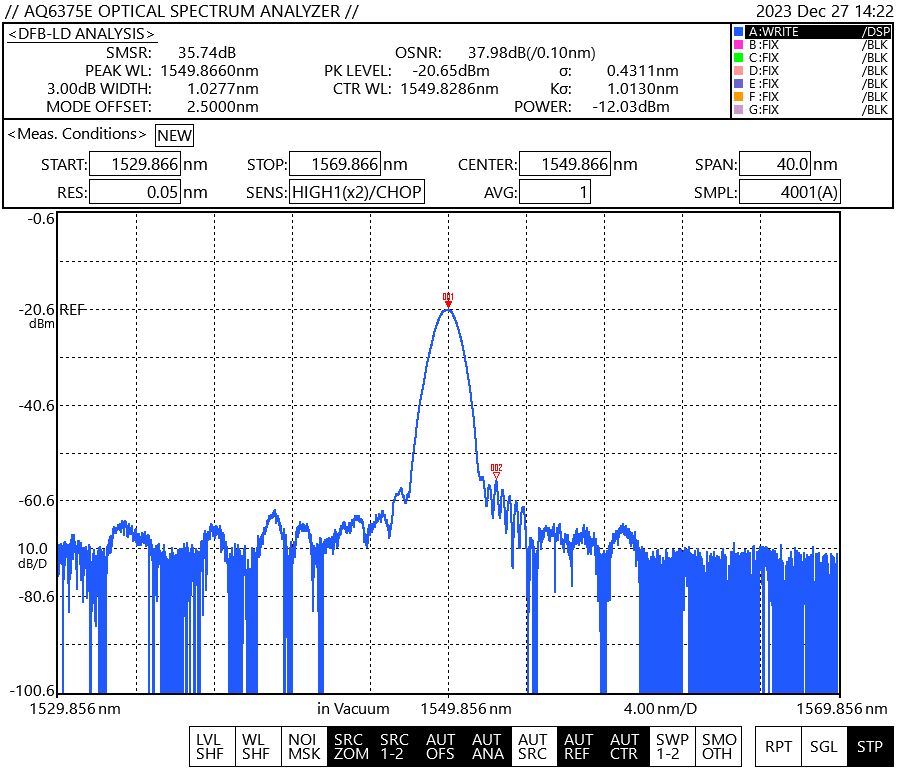

特性曲线

订购信息

可选配置表

点击下载文档

核心参数

中心波长	操作光功率
1550nm	500mW

尺寸图

产品推荐

中心波长	980nm±15nm/1064±15nm	1310nm±15nm	1550nm±20nm	1600nm±20nm
调谐区间	80nm
插入损耗1	典型值4.0dB，60nm调谐范围内Max. 4.5dB（包含连接器）
FWHM 带宽	1.00nm,0.50nm, 0.35nm	1.00nm,0.50nm, 0.35nm	1nm,0.35nm	1.00nm,0.50nm, 0.35nm
波长分辨率 Wavelength Resolution	0.02nm
波长重复性 Wavelength Repeatability	±0.02nm
PDL 偏振相关损耗 Polarization-Dependent Loss	0.08dB典型值/60nm调谐范围内Max. 0.15dB，
消光比 Extinction Ratio	20dB （连接器专用，仅PM光纤尾纤）
谱形 Spectral Shape	高斯形状
带宽比@3/20/30dB Bandwidth Ratio of 3/20/30dB	~1/2.5/3.5
带宽浮动值 Bandwidth Variation	±4% over 60nm
操作光功率 2	500mW (CW)
回波损耗	>45dB
带外抑制	>30dB (传输峰值到背景平均值 Transmission peak to the average of background)
偏振模色散 PMD	<0.2ps (仅SM光纤尾纤)
组延迟 Group Delay	<0.1ps/nm
尾纤类型³	HI1060	SMF-28 or SMF-28e
	Panda PM980	Panda PM1300	Panda PM1550
操作温度	10°C to 50°C
存储温度	-10°C to 75°C
尺寸	See drawings below
重量	<0.5kg typical
其他	通过无铅认证 RoHS compliant
工作电压	220V
输入电压	-5V~5V
输入阻抗	10kΩ
输入接口类型	BNC
波长转换时间：	<20ms
注意事项	¹ 可根据要求提供高达100nm的调谐范围。
	² 可根据要求提供高达1.0W（CW）的高功率版本。
	³ PM光纤排列在PM慢轴（快轴阻挡）或要求其他方向。
