1550nm 60nm 单模可调谐滤波器

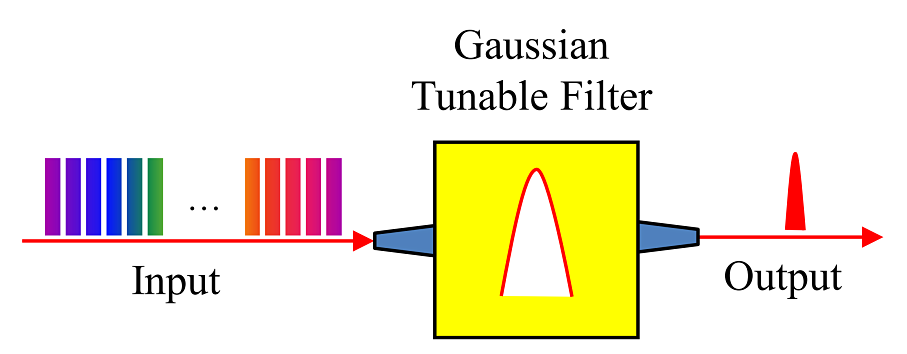

高速可调谐带通滤波器。作为一个双端口光学模块，输入端口接收宽带多波长的光，并且只接收一小部分入射信号通带内允许通过滤波器并被引导到输出端口。所选波段的中心波长可调谐到工作波长范围内的任何位置。在我们的设计灵活，传输带宽，波长调谐范围可定制。该压控滤波器无需运动部件，调谐速度快，体积小，体积小。我们的滤波器被用作光学光谱分析仪（OSA）的波长扫描引擎光学系统中提高激光信噪比的抑制滤波器及系统诊断通信系统。

产品特点：高速波长调谐、宽工作波长范围、平顶/高斯滤波器形状、无活动部件、超过10亿个周期

应用领域：光谱分析仪引擎、 ASE噪声抑制、光通道诊断、测试和测量仪器、波长锁定器的信道选择

单价

请咨询客服获得优惠报价。

产品型号

TOF-1550-500-60-SA

货期

请咨询客服获得货期。

库存

请咨询客服。

加入询价单

在线咨询

主要参数

核心参数

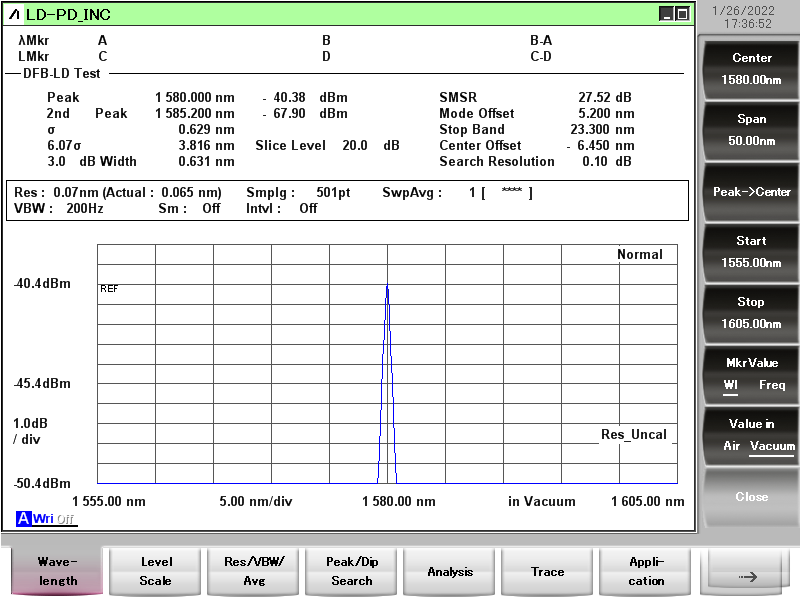

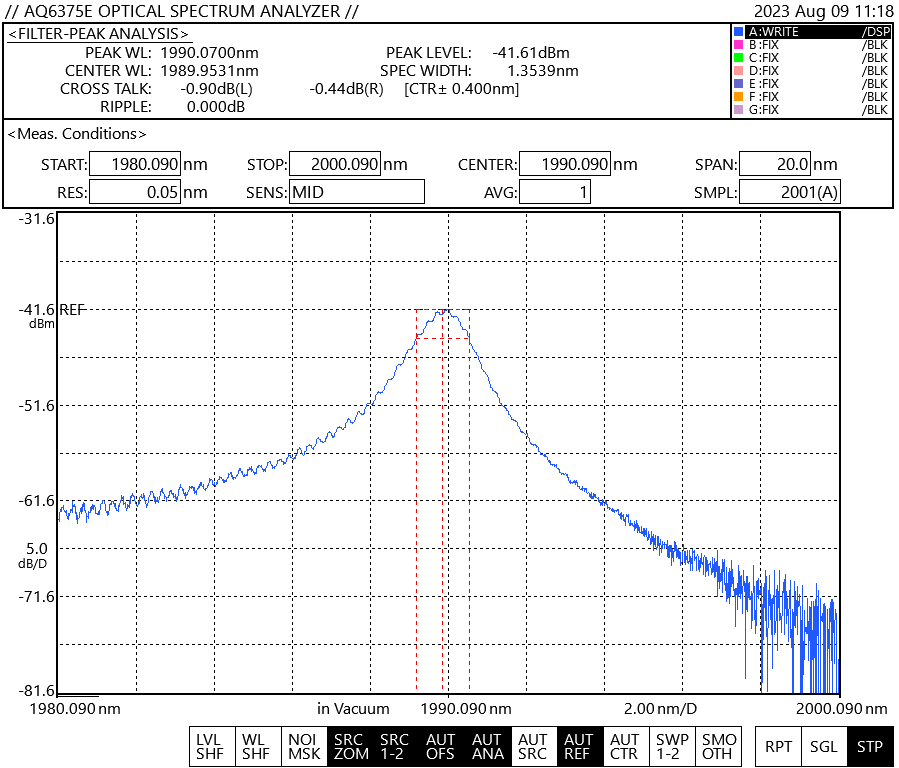

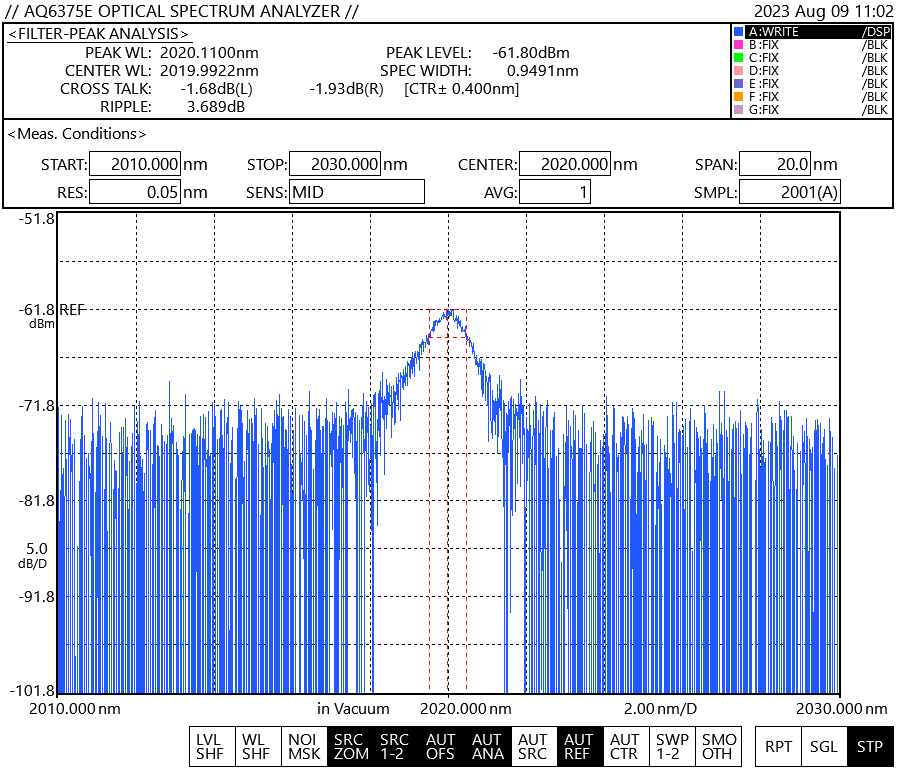

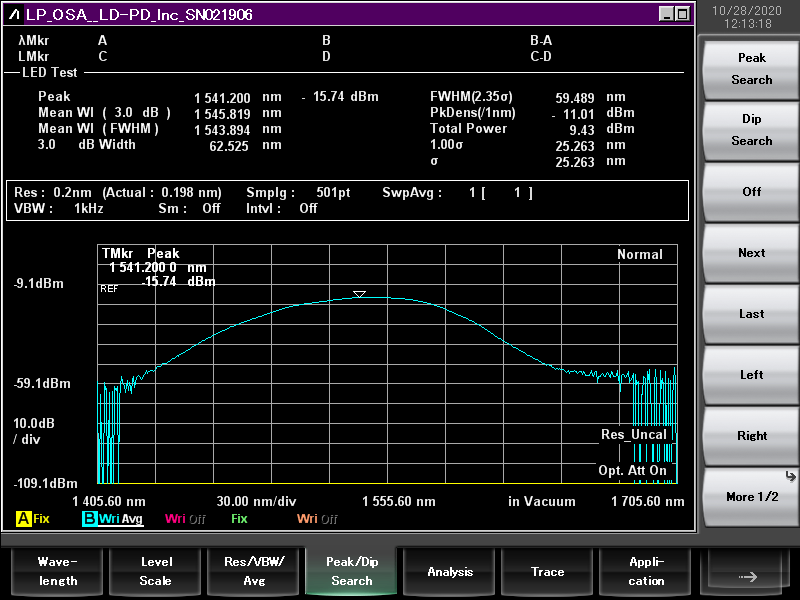

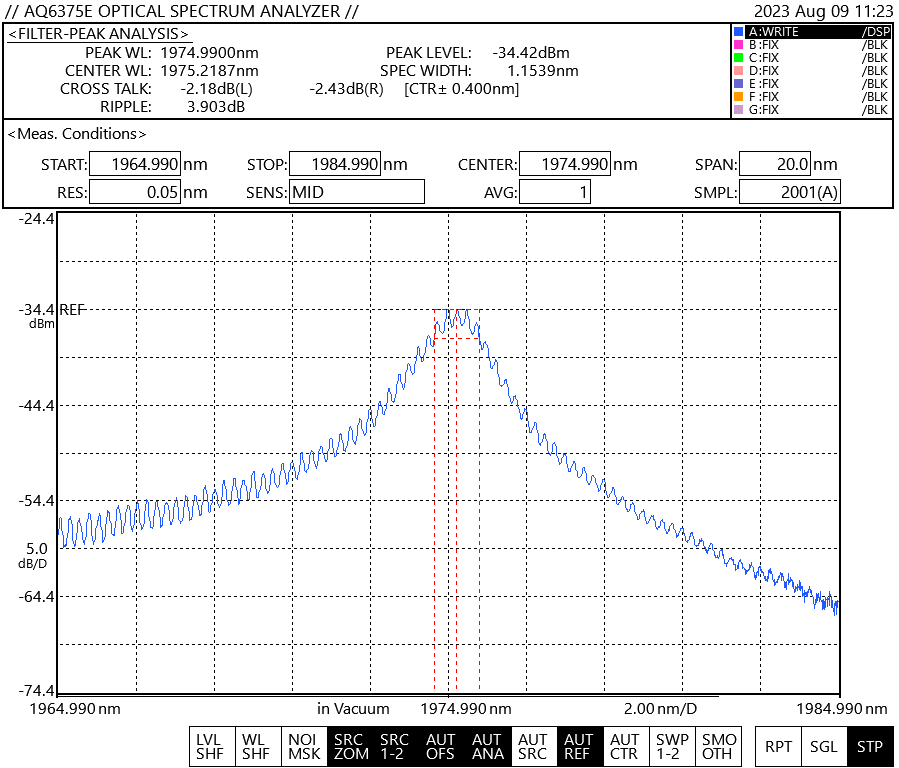

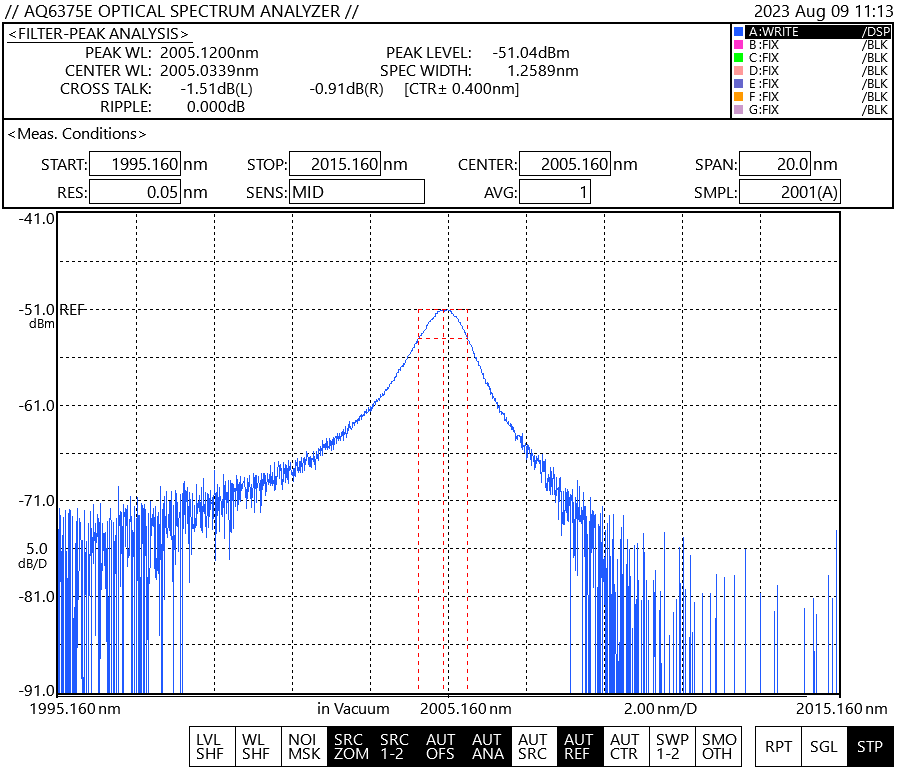

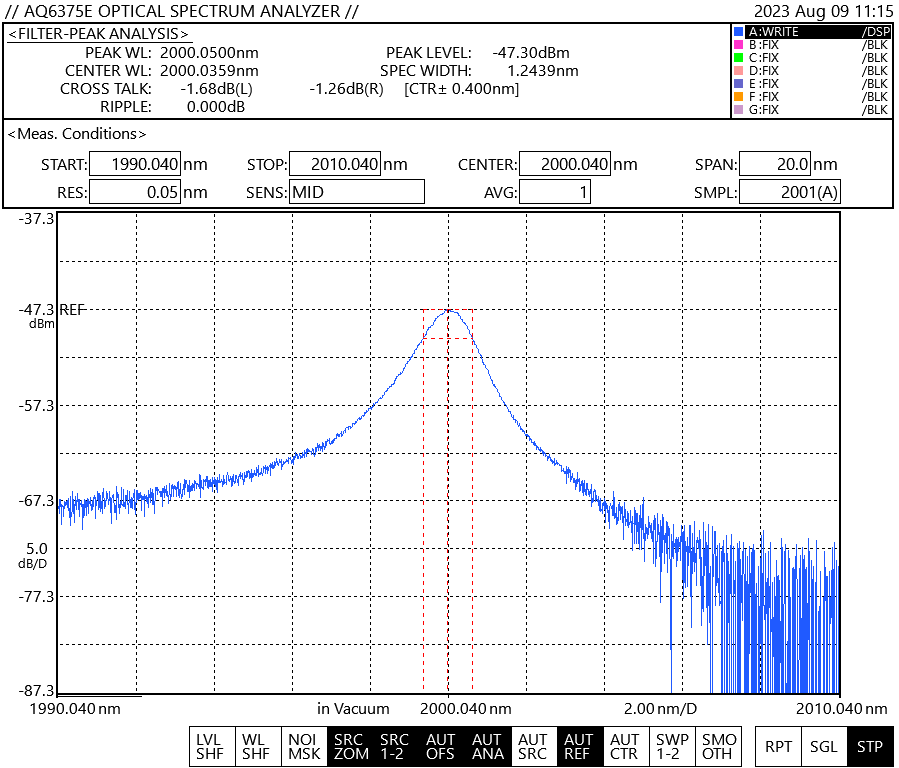

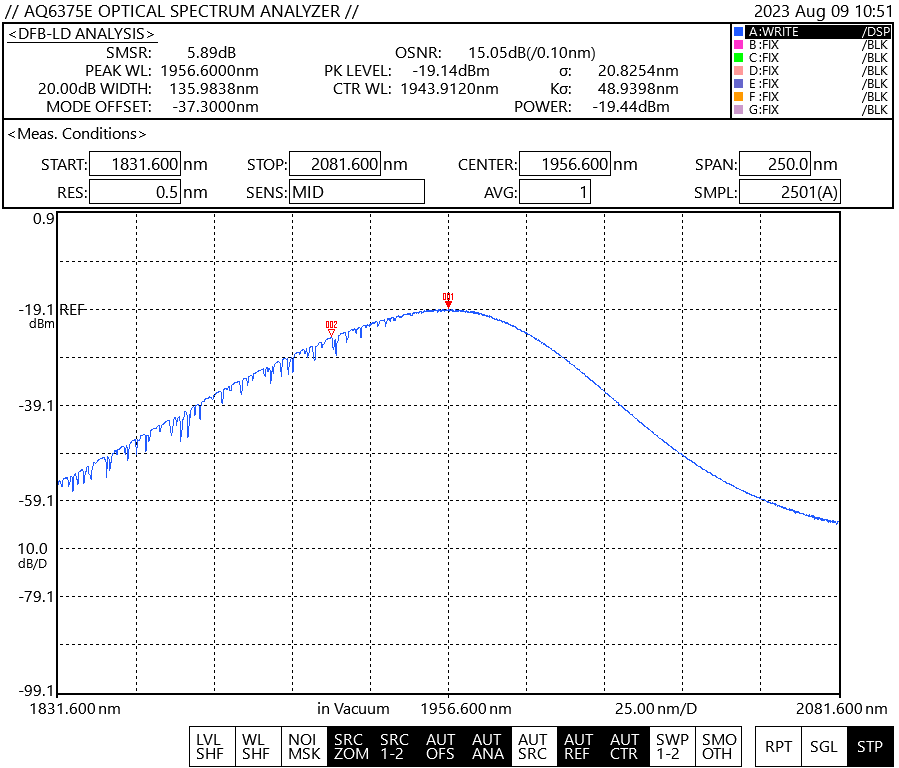

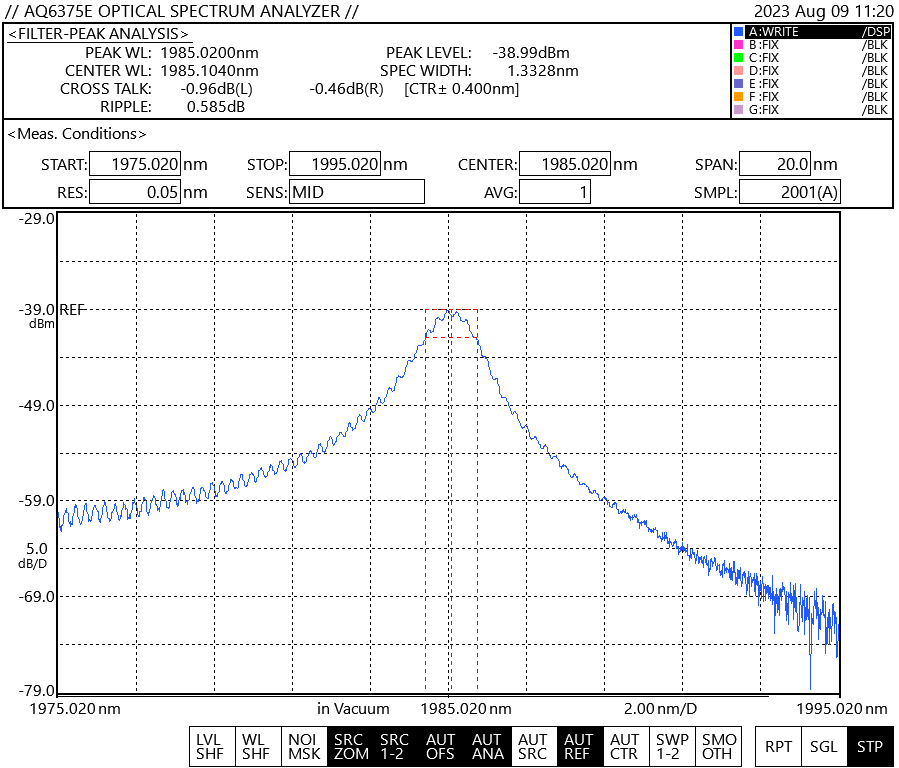

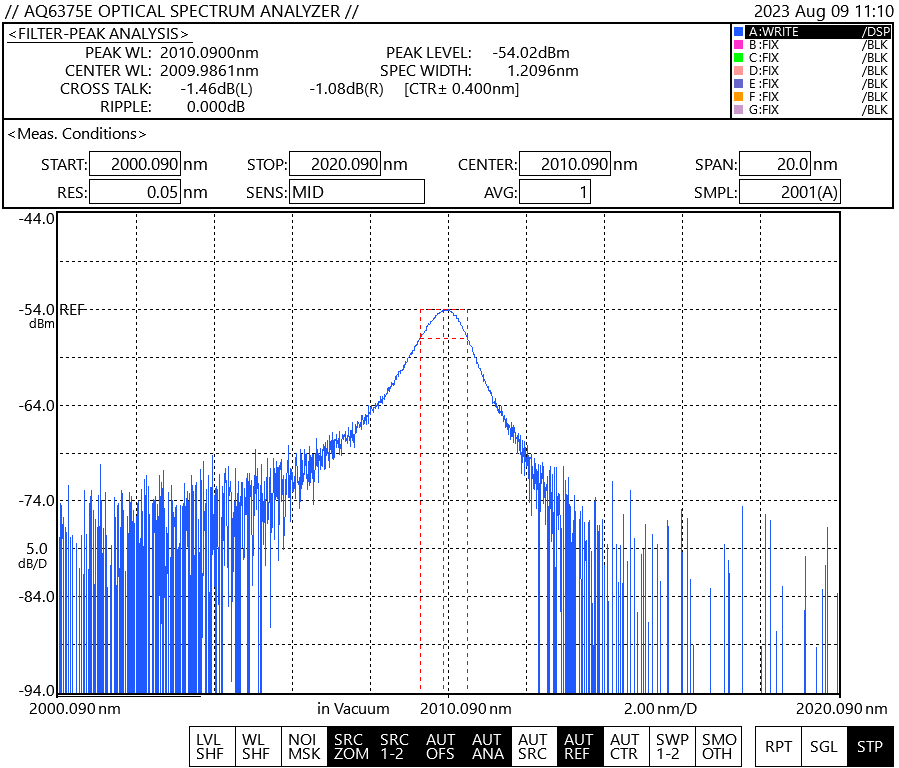

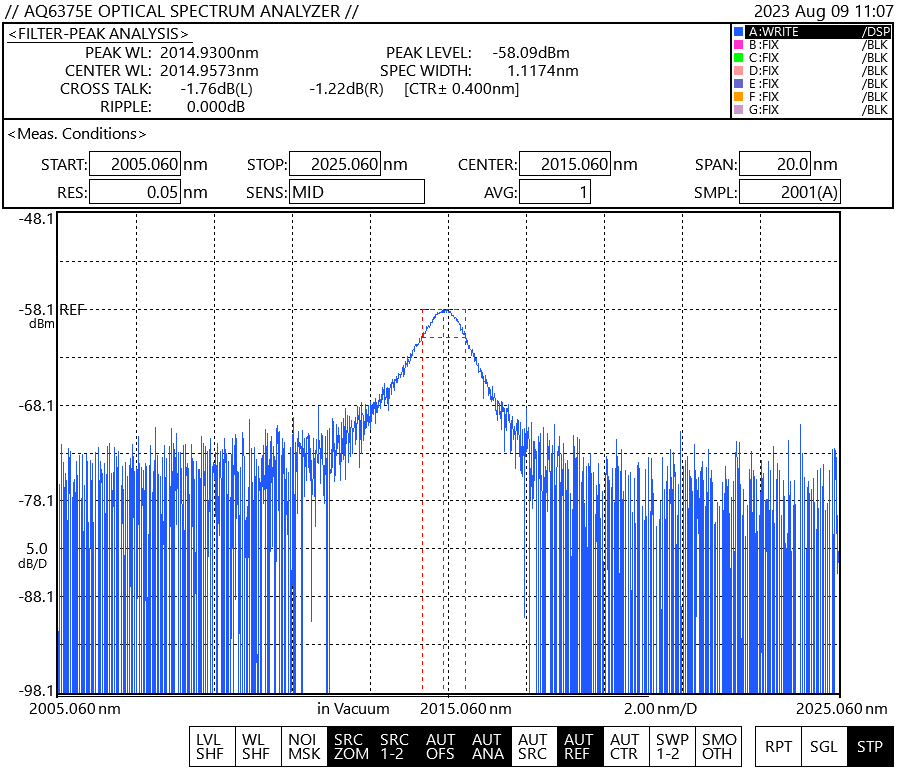

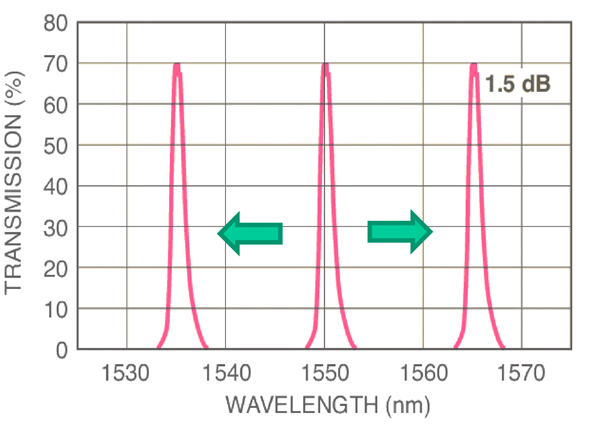

特性曲线

订购信息

可选配置表

点击下载文档

核心参数

中心波长	带宽	光纤类型
1550nm	1.0nm	SM

尺寸图

产品推荐

参数	Min	Typical	Max	Unit
中心波长	–	1060, 1310, 1550, 2000	–	nm
可调谐范围[1]	–	60	80	nm
调节分辨率	–	0.1	–	nm

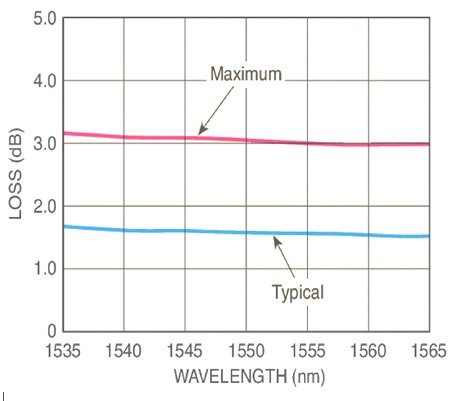

插入损耗[2]	2	3	4	dB
带宽 @-3dB	–	1	1.2	nm
带宽 @-20dB	–	10	–	nm
边带抑制	–	30	–	dB
PDL (SM fiber only)	–	0.15	0.35	dB
PMD (SM fiber only)	–	–	0.5	ps
消光比(PM fiber only)	18	23	–	dB
回波损耗	40	–	–	dB
操作功率(CW)[3]	–	0.5	15**	W
工作温度	0	20	60	°C
存储温度	-10	–	70	°C
尺寸	–	43 L x 43 W x 20 H	–	mm

波长（nm）	旋钮位置
1520	4.48
1530	5.07
1540	5.68
1550	6.4
1560	7.2
1570	8.2
1580	9.6
