| 工作波长 | 调谐波长 | 边模抑制比 |
|---|---|---|
| 1550nm | 1545-1565nm | >15dB |
参数 | FBGT-1550 | FBGT-1060 | FBGT-2000 | |
工作波段 | 1550 nm | 1060 nm | 2000 nm | |
（1）调谐波长λ和 调谐范围∆λ： (nm) | 标准 | 1545-1565 ∆λ>20, (Typ.25) | 1053-1073 ∆λ >20,(Typ.22) | 1981-2001 ∆λ >20,(Typ.25) |
高品质 | 1535-1565 ∆λ>30, (Typ.35) | 1043-1073 ∆λ >30,(Typ.32) | 1971-2001 ∆λ >30,(Typ.35) | |
边模抑制比：（dB） | >15 | >15 | >15 | |
插入损耗：（dB） | <1, (Typ.0.5) | <0.8, (Typ.0.4) | <1.2, (Typ.0.8) | |
光谱宽度@-3dB:（nm） | <0.6, (Typ.0.4) | <0.4nm,(Typ.0.3) | <0.6nm,(Typ.0.5) | |
反射率：% | >85%, (Typ.90) | >85%, (Typ.90) | >85%, (Typ.90) | |
调谐稳定性：% | <0.5%(Typ.0.3%) | <0.5%(Typ.0.3%) | <0.5%(Typ.0.3%) | |
操作功率：W | ~2W | ~2W | ~2W | |
全光纤长度：（m） | 1.5 m | |||
光纤类型 | Corning: SMF-28e or SMF-28e ultra | Corning: HI-980 or HI-1060 | Corning: SMF-28e | |
光纤终端： | 带3mm保护套，无连接头 | |||
光纤连接器：（可选） | No connector-0, FC/PC connector-1, FC/APC connector-2 | |||
（2）调谐类型： | （2） 测微计手动调谐 | |||
尺寸：（mm） | 124 X 55 X 40 | |||
备注：
（1）波长调谐起点公差为±1 nm
（2）调谐测微计：目前我们使用Newport高性能测微计，型号：BM17.04N，灵敏度1.0微米；其他测微计可根据要求提供。

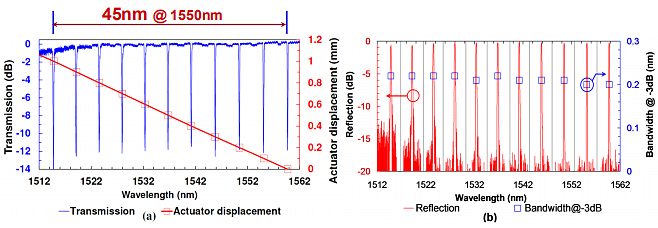

1560nm FBG调谐过程中中心波长偏移的典型光谱
（a) 光纤光栅的透射光谱和中心波长相对于调节器位移的偏移；
（b) 调谐过程中FBG的反射光谱和-3dB光谱带宽的变化；

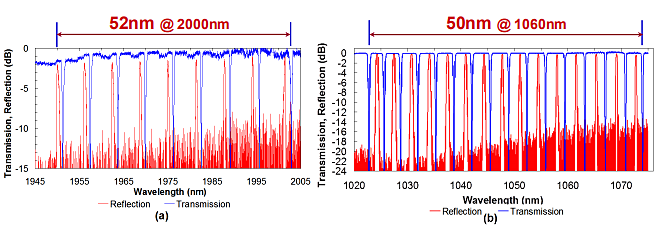

2001nm和1073nm光纤光栅调谐过程中的波长位移谱
(a) 2001 nm光纤光栅(FBG)调谐过程中的透射和反射光谱；
(b) 1073 nm光纤光栅(FBG)调谐过程中的透射和反射光谱；
型号示例：FBGT-1550-S-0
工作波长：
1550: 1550nm
调谐波长λ和调谐范围∆λ（nm）
S: 标准模式1565-1545 ∆λ>20, (Typ.25)
连接头：
0：无连接头
