| 泵浦波长 | 倍频输出波长 | 输出光纤 |
|---|---|---|
| 1560nm | 780nm | PM850 |

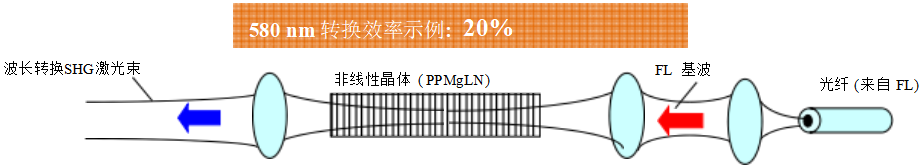

内置机制 用于晶体温度控制的珀耳帖和热敏电阻 用于基波切割的 SWPF 滤波器 用于转换光强度监控的 PD | 选项 每个波长的光纤激光光源 结晶温度调节控制驱动器（外部） 安全快门（外部） AOM（外部） |
目前支持转波长 | 1178nm→589nm，1064nm→532nm，1590nm→795nm,1560→780nm，1160nm-580nm，1550nm-775nm,1396nm-698nm,1018nm-509nm |
输出电平* | 高达1-W 级别 (空间输出) |
输出形式 | 准直光或光纤 |
光束质量 | 空间单模 , TEM 00, M 2 ≤ 1. 1 |
*输出电平可以根据输入基波激光的特性(功率、线宽等)而变化。

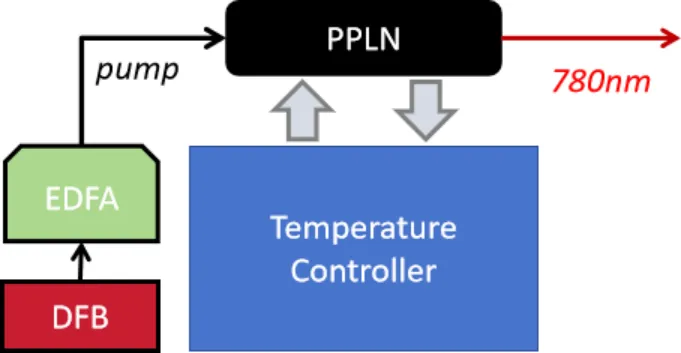

PPLN倍频晶体的使用光路图

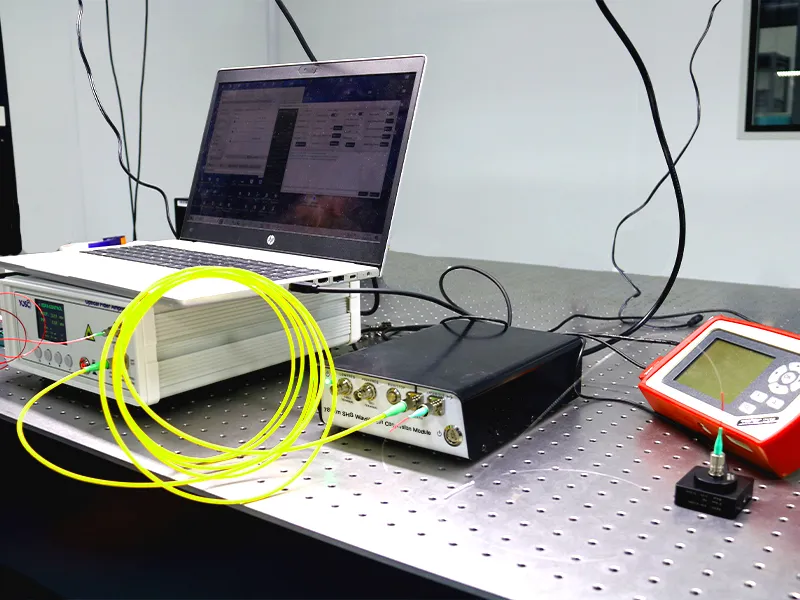

如下测试：1560→780nm为例
Shou先，选择一款1560nm的DFB半导体激光器作为种子源，输入到EDFA进行光放大。放大完的基频光作为PPLN晶体的泵浦源，从晶体的input端输入，经过PPLN后生成倍频光780nm。在注入泵浦前Shou先需要确保PPLN的温度控制器在正常工作，晶体已经稳定在设定温度值了。

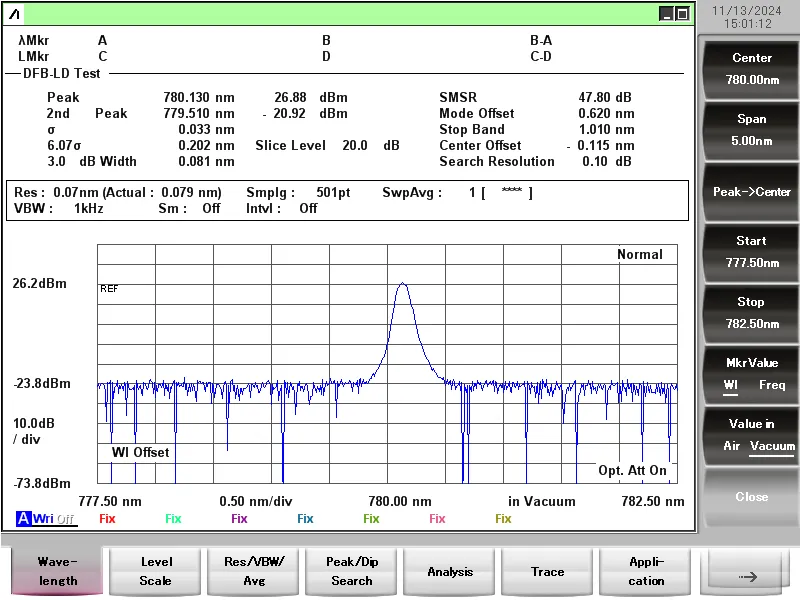

通过光谱仪测试输出780nm的光谱成分，确认倍频过程，光谱图如下：

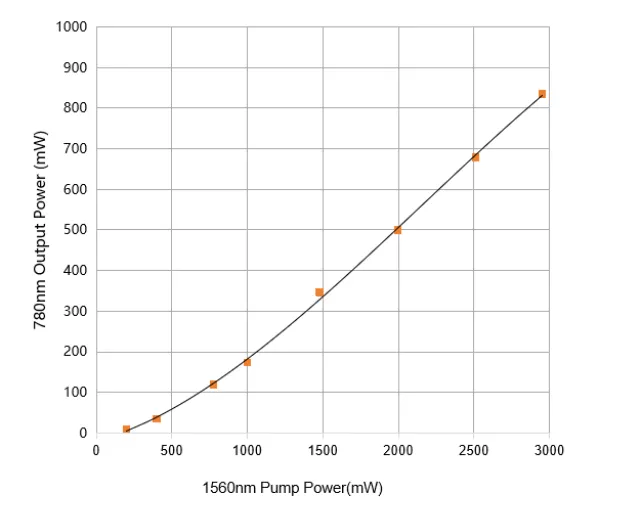

通过调节EDFA的工作电流，我们测试了不同功率基频光输入下的倍频光功率变化曲线，输入功率越高，倍频效率越高。

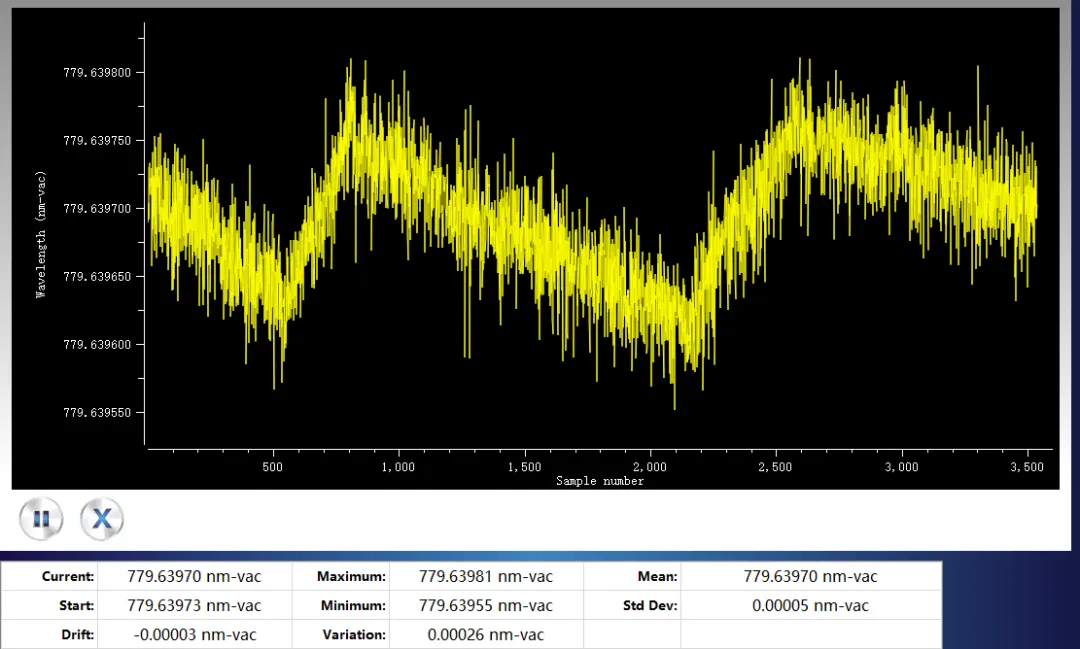

最后，我们分别测试了输出倍频光的功率稳定性和频率稳定性，验证了PPLN晶体的工作稳定性。这两个指标还取决于EDFA和DFB的噪声，需要噪声较低的光源进行测试。

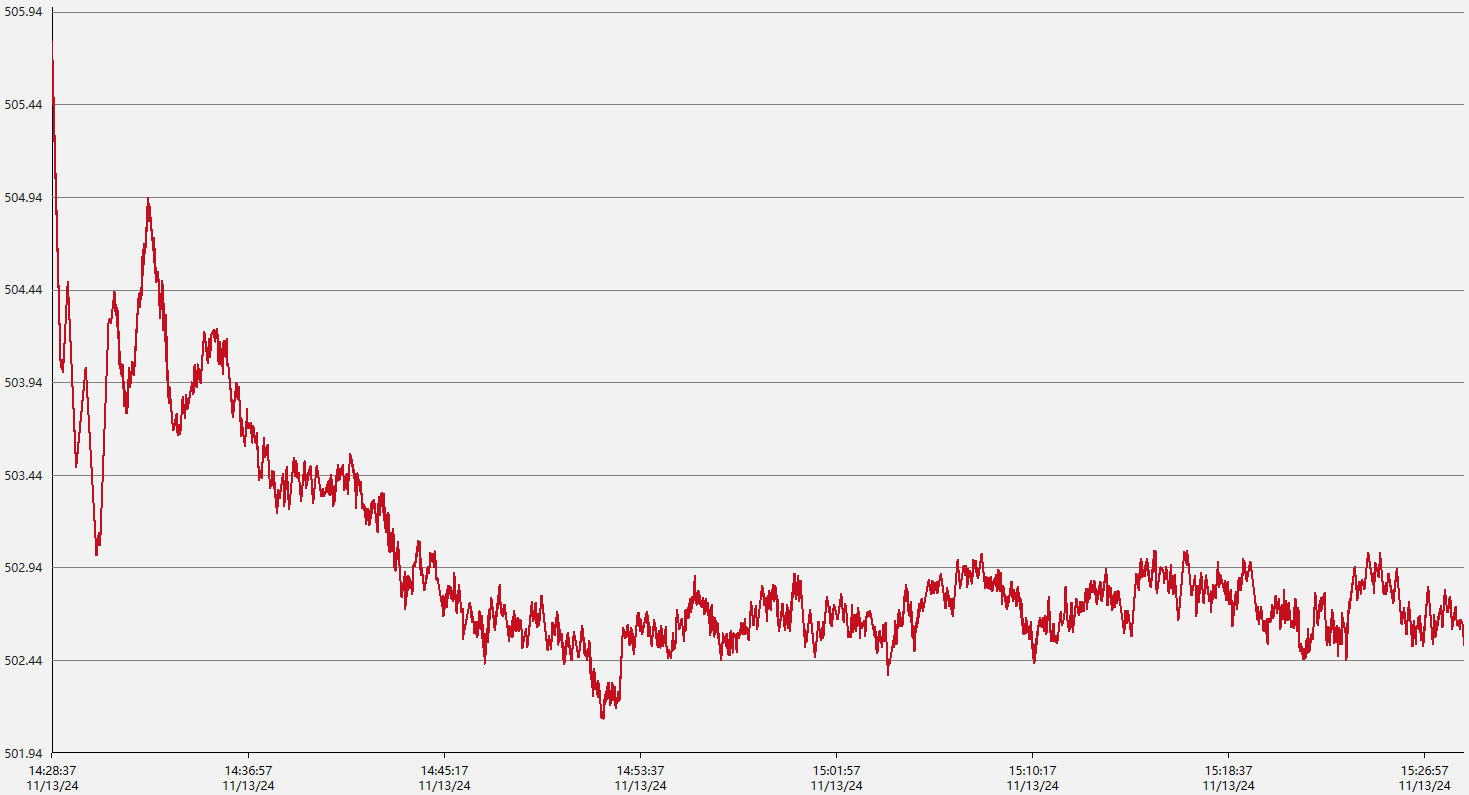

功率稳定性测试：
注意事项：
波导需要做好散热处理，建议将波导安装在热沉上，波导和热沉的接触面应该涂覆导热硅脂等导热材料。建议环境工作温度为10~30℃，如果不在该范围内，需要自行对热沉做二次温控，把热沉的温度设置为20℃左右。严禁在高于波导匹配温度的环境下不加二次温控运行。
波导本体的匹配温度必须在20~60℃范围内。
先开启波导的温控，等温度稳定再慢慢增加泵浦光。随着泵浦功率增加，波导z佳匹配温度会有微小偏移，此时细调波导温度将倍频光调制Max. 即可。
名称 | 参数空间光出 | 参数（光纤耦合输出） |
订购型号 | WH-0780-000-A-B-C (space out) | WH-0780-000-F-B-C (fiber out) |
需要泵浦波长 | 1560 nm | 1560 nm |
倍频目标波长 | 780 nm | 780 nm |
倍频效率 | > 50 %/W | > 25%/W |
工作温度(Top) | Typ.: > 30 degree C | Typ.: > 30 degree C |
热敏电阻 | B = 3450 | B = 3450 |
TEC 电流 | 2 A max | 2 A max |
模块尺寸 | 54 mm x 30 mm x 11.2 mm | 54 mm x 30 mm x 11.2 mm |
输出窗口 | IR-cut filter | none |
输入光纤 | 1550 nm PANDA fiber with FC / APC connector | 1550 nm PANDA fiber with FC / APC connector |
输出光纤 | Space out | 850 nm PANDA fiber with FC / APC connector |
无
