| 工作波长 | 输入功率范围 | 模拟分辨率 |
|---|---|---|
| 450 to 950nm | 0.1μW to 1mW | 16 bits |
紧凑型波长计的应用示例:
光子光纤传感器

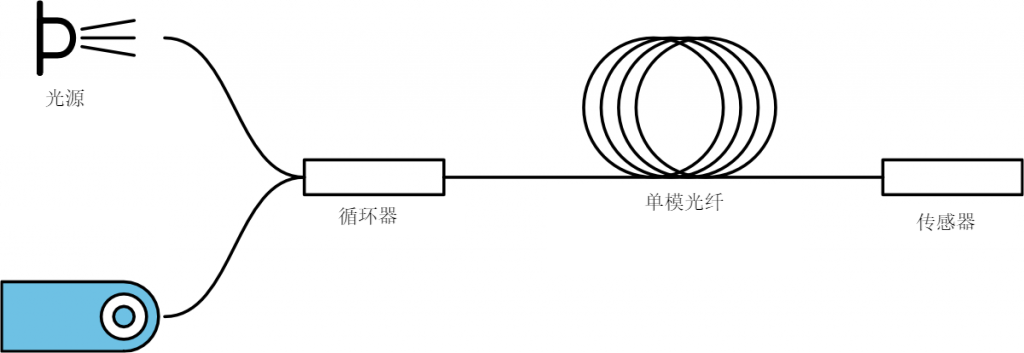

上图所示为一类光子光纤传感器，例如
– 砷化镓温度传感器
– 折射率传感器（局域表面等离子体共振）
– 光子晶体结构
宽带光源（通常是激光二极管或 LED）耦合到单模光纤。 在光纤的末端，光子传感器元件反射光谱的某一部分。 该反射光被引导到带有光纤循环器的检测器上。 传感器元件的工作方式使得反射光的光谱峰值随着感兴趣的物理量而变化。
由于 紧凑型波长计 不限制于测量窄带激光辐射，因此它非常适合测量这些光谱偏移。
与光谱仪相比，该波长计具有一下特点
– 更快
- 更小
– 机械性能坚固
– 在低光照条件下准确
紧凑型波长计的 OEM 版本可以
– 调整至特定波长范围
– 采样速度/带宽有所提高
– 可扩展至多个测量通道

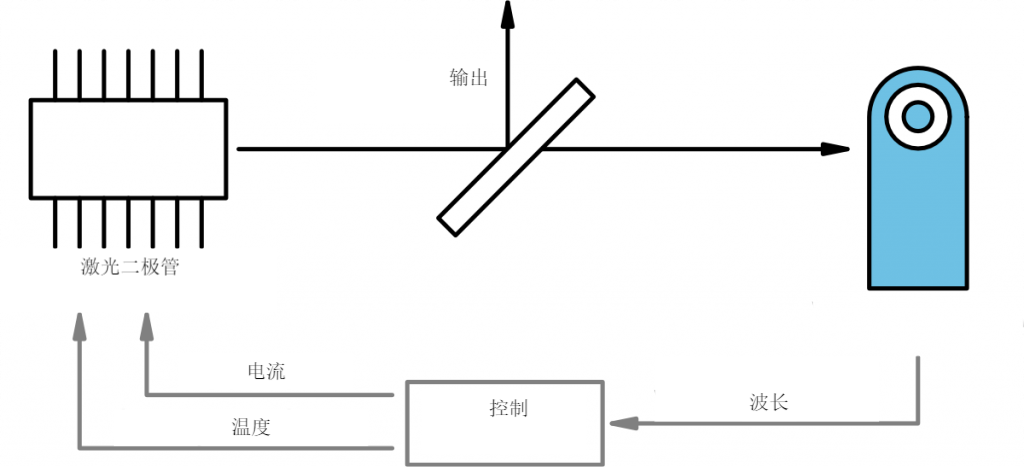

稳定激光模块
紧凑型波长计可用于稳定可调谐激光器的波长，例如 激光二极管。 它提供准确、快速的波长信号。 合适的控制电子器件可以形成反馈环路以锁定波长并在激光二极管的无跳模调谐范围内提供连续调谐。
与其他波长参考相比，它价格便宜、体积小得多，并且非常容易集成到激光模块中。
生产测试
由于其高数据速率和易于对准，它非常适合激光二极管的生产测试。
可以测试大量激光二极管，无需光纤耦合或精确的自由空间对准。 它可以在其他光谱测量设备的一小部分时间内表征激光器的温度和驱动电流依赖性。
光谱范围 | 450 to 950nm |
分辨率 | 2 pm @ 700nm |
精度，工厂校准 | 100 pm |
精度、用户校准 | 20 pm |
输入功率范围 | 0.1μW to 1mW |
Max. 限度，输入频谱 | 1nm |
Max. 限度， 数据速率 | 1 kHz |
模拟输出范围 | 0 to 4.096 V |
模拟分辨率 | 16 bits |
温度范围 | 18 to 32 ℃ |
