| 波长范围 | 波长精度 | 波长分辨率 |
|---|---|---|
| 1250~1650 nm (182~240THz) | ±0.33 ppm(±0.5pm@1550 nm) | 0.1pm |

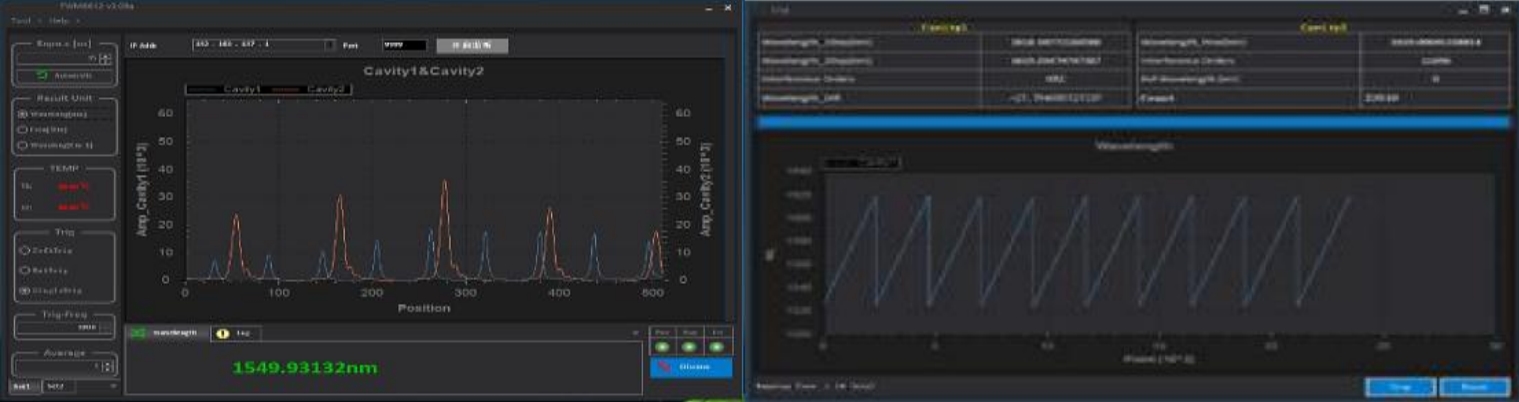

软件功能
界面 GUI 非常直观和简洁，可轻松配置系统和显示所有信息，同时支持波长和功率测试。
波长指标 | 波长范围 | 1250~1650 nm (182~240THz) |
波长精度 | ±0.33 ppm(±0.5pm@1550 nm) | |
波长重复性 | ±0.07 ppm(±0.1pm@1550 nm) | |
波长稳定度 | <±0.3pm@24小时 | |
波长分辨率 | 0.1pm | |
单位 | nm，cm-1，THz |
功率指标 | 校准精度 | ±0.5 dB (±30 nm from 1310 and 1550 nm) |
线性度 | ±0.5 dB (1250–1650 nm) | |
偏振相关性 | ±0.5 dB (1250–1650 nm) | |
显示分辨率 | 0.01 dB | |
测量速度指标 | 单位 | dBm，mW |
单次采样 | 单次采样～200 Hz | |
速度@外部触发 | 1~1000 Hz | |
速度@内部触发 | 1~1000 Hz | |
触发指标 | 触发逻辑电平 | TTL |
外部触发 | 支持波长及功率同步触发 (1~1000 Hz) | |
内部触发 | 支持内部触发频率设置 (1~1000 Hz) | |
光信号输入指标 | Max. 带宽 | 25 GHz (200 pm @1550 nm) |
输入光信号功率范围 | -30 dBm~+10 dBm (8 µW~10 mW) | |
光接口 | 9/125 µm single-mode fiber (FC/PC) | |
光接口回波损耗 | >35 dB | |
多峰检测指标 | 多峰检测主峰/次峰最 小频率差 | 2300 MHz |
多峰检测主峰/次峰最 大功率差 | 17 dB | |
通用指标 | 内置温度控制 | 光学单元采用精密 TEC 控制温度 |
远程控制 | API 支持远程控制及高速采样工作模式 | |
环境 | 在室内设施中使用 | |
工作 | 15 °C至 +28 °C，30%至80%相对湿度无冷凝 | |
储存 | -10 °C至 70 °C，10%至90%相对湿度无冷凝 | |
工作气压 | 500-900 mm Hg | |
电源 | 电压范围：100-240 VAC，频率范围：50/60 Hz， Max. 功率：250 W，保险丝规格 T3.15AL 250 VAC | |
尺寸（mm） | 408*441*157 (带脚垫) | |
重量 | 净重12.0 kg | |
通讯接口 | 通讯接口：LAN、USB、RS232；外触发接口：BNC (内/外部触发，高速采集模式)支持 SCPI 协议 |
FWM1216-1KHz | 快速波长计 |
标准附件 | 电源线、USB线，测量软件和驱动程序。 |
