横河AQ6150B 近红外高精度激光波长计 900-1700nm 精度 ±0.7ppm

横河凭借着在光测试测量领域拥有的广泛客户经验，设计出了shi界上可靠性高且广泛通用的光波长计。 AQ6150B系列具有特定的技术特点，完quan有能力测量光子技术应用中使用的各种设备和系统，可以说是最有效和高成效的光波长测量仪器。

产品特点：波长范围：宽量程900至1700 nm 、波长精度：±0.2ppm、高速测量：≤0.2秒（可以在0.2秒内采集、分析并将测量数据传输到PC ）、 Max. 波长数：1024(多波长)，1(单波长)、支持CW、调制收发器和光滤波器测量

应用领域：WDM传输系统、测试系统的校准、激光器件和激光模块等用于WDM传输系统的光器件以及光收发器的测试都需要高波长精度

单价

请咨询客服获得优惠报价。

产品型号

AQ6150B

货期

请咨询客服获得货期。

库存

请咨询客服。

加入询价单

在线咨询

主要参数

详细参数

操作说明

工作原理

可选配置表

点击下载文档

核心参数

工作波长	输入接口	测量时间
900-1700nm	FC/APC	＜2s

尺寸图

型号	AQ6150B			AQ6151B
类型	标准型	波长扩展型	宽带宽型	标准型	波长扩展型	宽带宽型
波长范围	1270-1650nm	1200-1700nm	900-1700nm	1270-1650nm	1200-1700nm	900-1700nm
波长精度	±0.7ppm			±0.2ppm
Max. 测量波长数	多波长型：1024 单波长型：1
测量速度	0.2秒以下
输入功率	Max. 输入功率 10dBM，Min. 输入功率-40dBM

产品功能：

项目	功能
测量	单次，重复，平均，漂移
测量条件设置	平均计数、空气/真空波长、器件类型(CQ/调制)、测量量程
显示	单波长、多波长、Delta、光谱、波长轴的单位、光功率的单位、中心波长、总功率、标记、标签、功率、报警信息、错误提示信息、系统信息。
数据分析	峰值搜索、FP-LD分析、漂移分析
文件	保存/加载测量结果(CSV)、保存/加载参数(二进制)、保存屏幕图像(BMP)

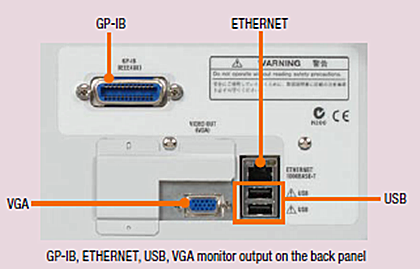

远程控制	接口选项(GP-IB/以太网)、TCP/IP设置、远程监视
其他	内置参考光源的ON/OFF、内置参考光源的状态指示灯、光功率偏置、参数初始化、固件更新

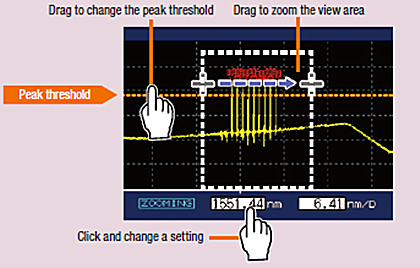

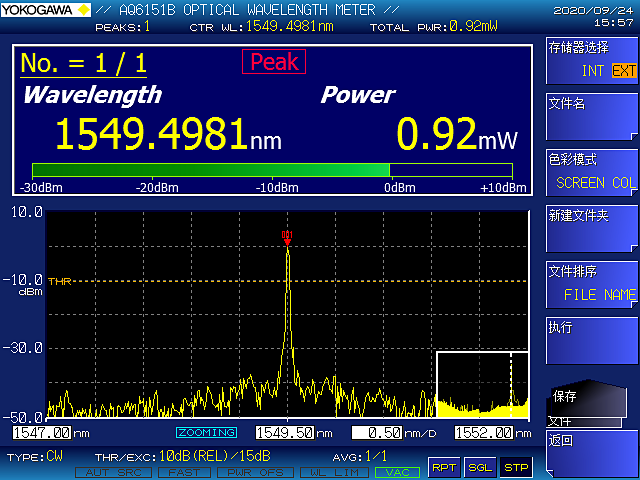

光谱波长测试图如下

各种查看模式

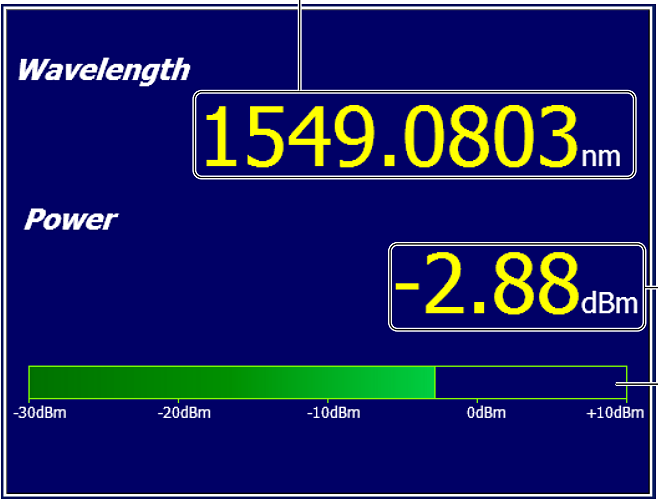

1、单波长模式

单波长模式采用大号易读字体显示zui高峰值或任意峰值的波长和功率。这样即使将仪器摆放在测试系统的最上端，也可以清晰查看数值。

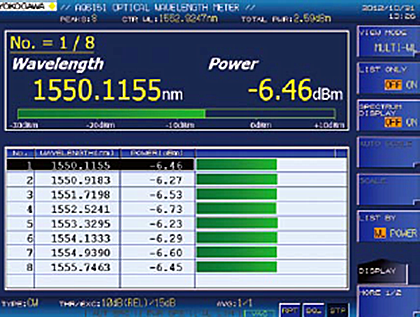

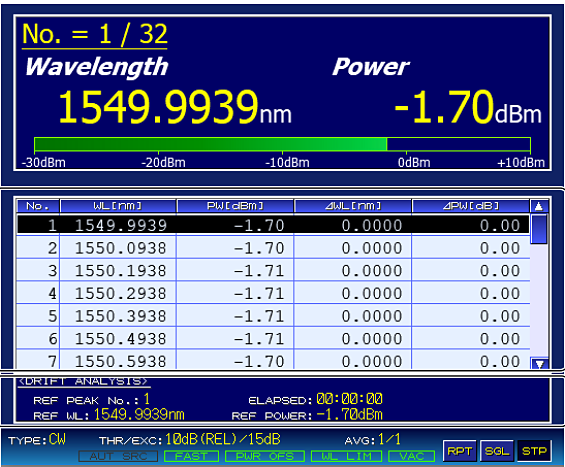

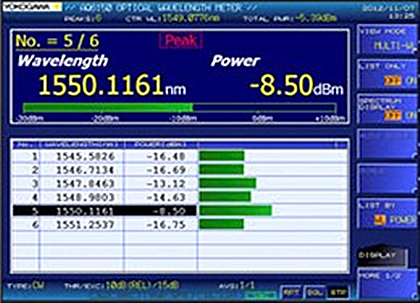

2、多波长模式

多波长模式用列表显示多个波长和功率，并在列表上方显示zui高峰值或任意峰值的波长和功率。也可以在屏幕上只显示列表，从而尽可能多地显示通道数。

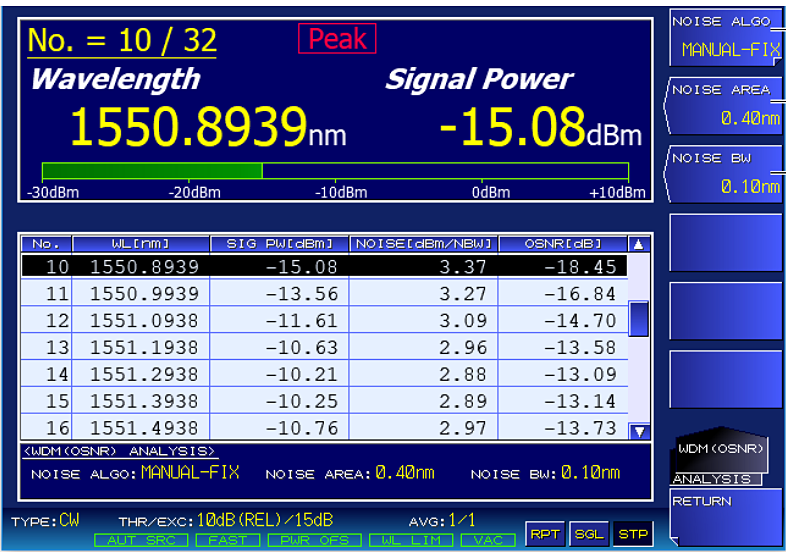

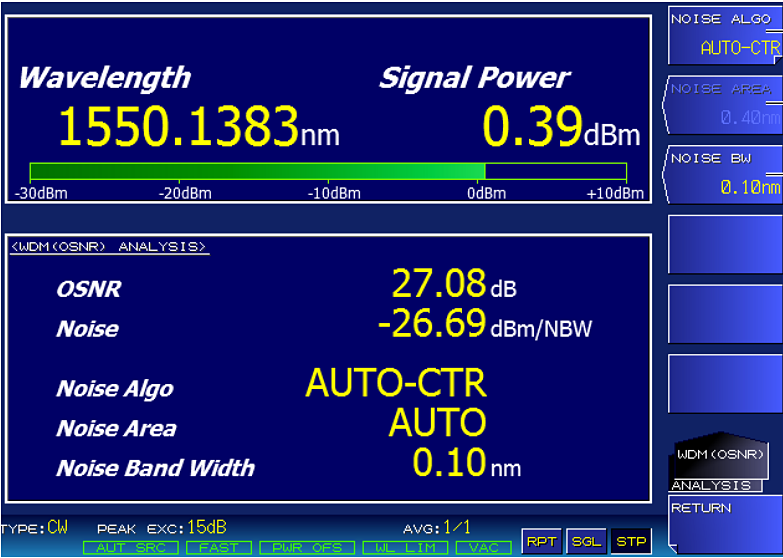

3、WDM 分析(OSNR)

单波长

多波长

有效的测量与分析功能

AQ6150系列拥有自动测量和分析功能，可以为创建和验证远程控制和分析程序节约宝贵的时间和资源。

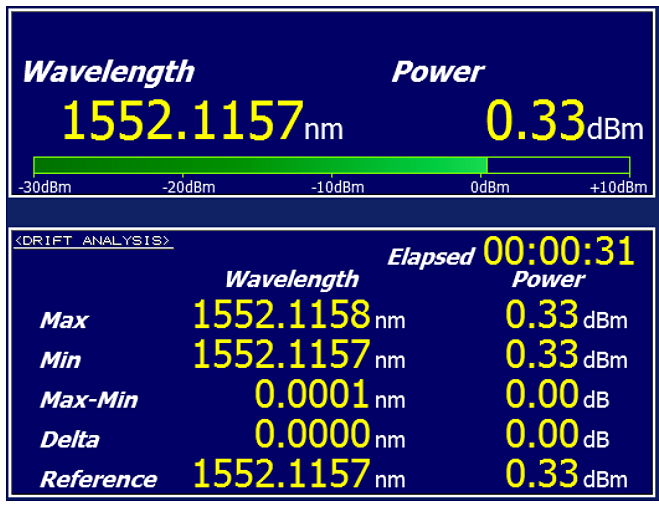

1、漂移分析

漂移分析可以测量由重复测量得到的各峰值的波长和功率随时间的变化量。有Max. 值(MAX)、Min. 值(MIN)和变化量(MAX-MIN)。可用于长期稳定性测试和激光器温度依赖性评价。

2、平均测量

平均测量即从重复测量的各个峰值计算平均波长和平均功率。可用于测量调制信号或不稳定信号的不确定度。

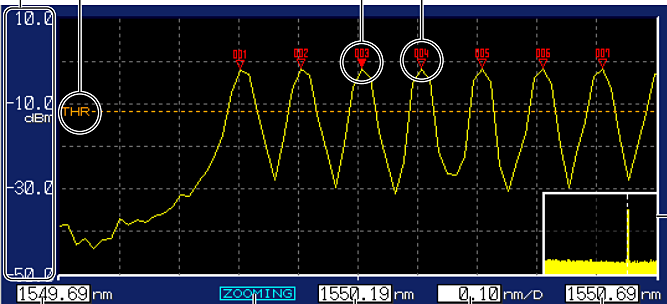

3、Fabry-Perot 激光器分析

可以根据测量光谱立即分析和显示Fabry-Perot激光器的评价参数。

波长精度高达±0.3pm

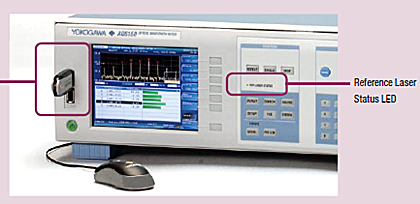

实时校准功能通过利用内置波长参考光源的高稳定性参考信号，确保了长时间的稳定测量。

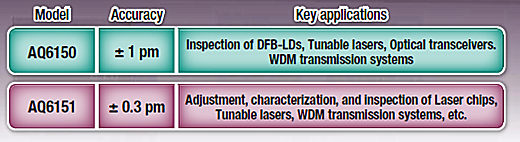

AQ6151是高精度型光波长计，波长精度高达±0.3pm，可以满足极为苟刻的测量精度要求。

AQ6150是标准型光波长计，波长精度可达±1pm，适用于对精度要求不高的测量，价格更实惠。

4、支持调制光和光滤波器测量

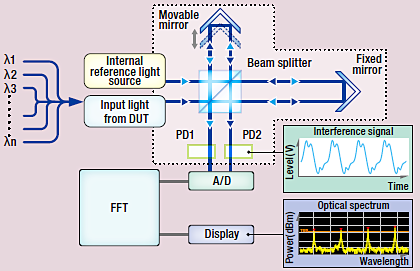

光收发器和光传输系统的光输出是通过10G和40Gbps的传输频率进行调制的。内置的光谱分析功能采用了FFT算法，可以测量通过调制光谱的展宽信号。

除了常规的连续光模式外，AQ6150系列可以从光收发器接收调制信号。这种模式也可以用于测量带通滤波器、AWG和WSS等光滤波器的中心波长。

同时测量多达1024个波长

对于单一输入信号，AQ6150系列可以同时快速且精确测量多达1024个不同的波长，Min. 间隔仅为5GHz。这就意味着无论是现在还是将来，AQ6150系列光波长计都可以满足WDM传输系统开发及生产领域的测试需求。

利用光耦合器汇合多个激光模块或光收发器并一次性测量所有信号，多波长测量功能还有助于在单一波长激光器件的生产中提高效率并降低成本。

低功率输入时也可以保持高性能。

通过自动增益控制(AGC)功能，AQ6150系列可以在输入信号功率的基础上自动调整电子放大器的增益。这有助于Max. 限度提高波长精度和测量速度，即使输入信号功率低至-40dBm。

高速测量的同时确保增加吞吐量

调光源和可调光收发器的调整和界定需要对每个器件进行几百次波长测量。能否提高生产吞吐量，高速测量和处理能力是至关重要的。无论是AQ6150还是AQ6151，测量、分析并将结果传至PC仅需0.3秒。这一速度比横河之前的产品快5倍，极大地提高了生产吞吐量。在重复测量模式下，AQ6150系列每秒可以完成5个测量，非常适合实时监视波长的同时对光器件进行调整。
