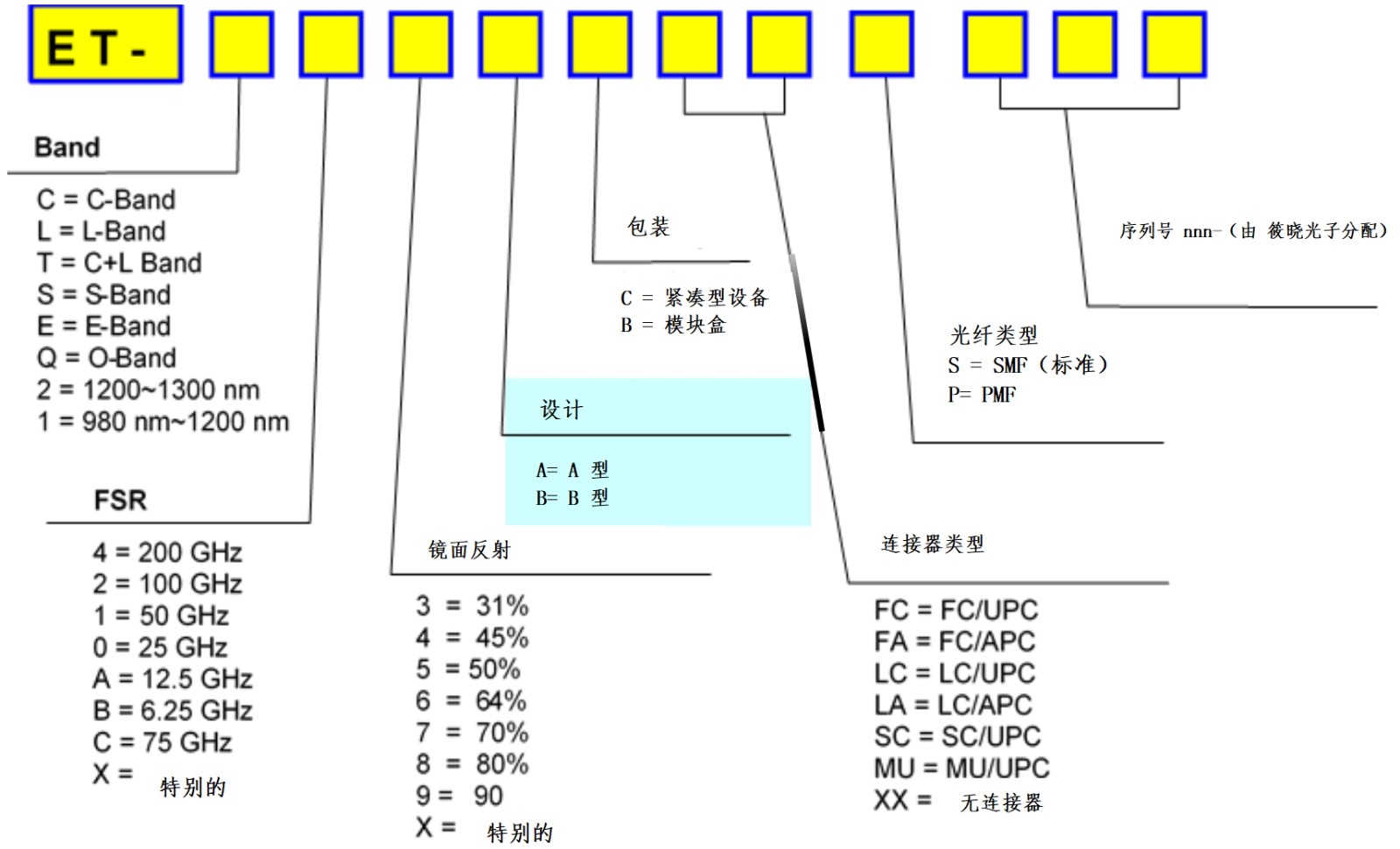

| 工作波长 | 镜面反射 | 光纤类型 |
|---|---|---|
| C波段 | 70% | SMF |
注意:

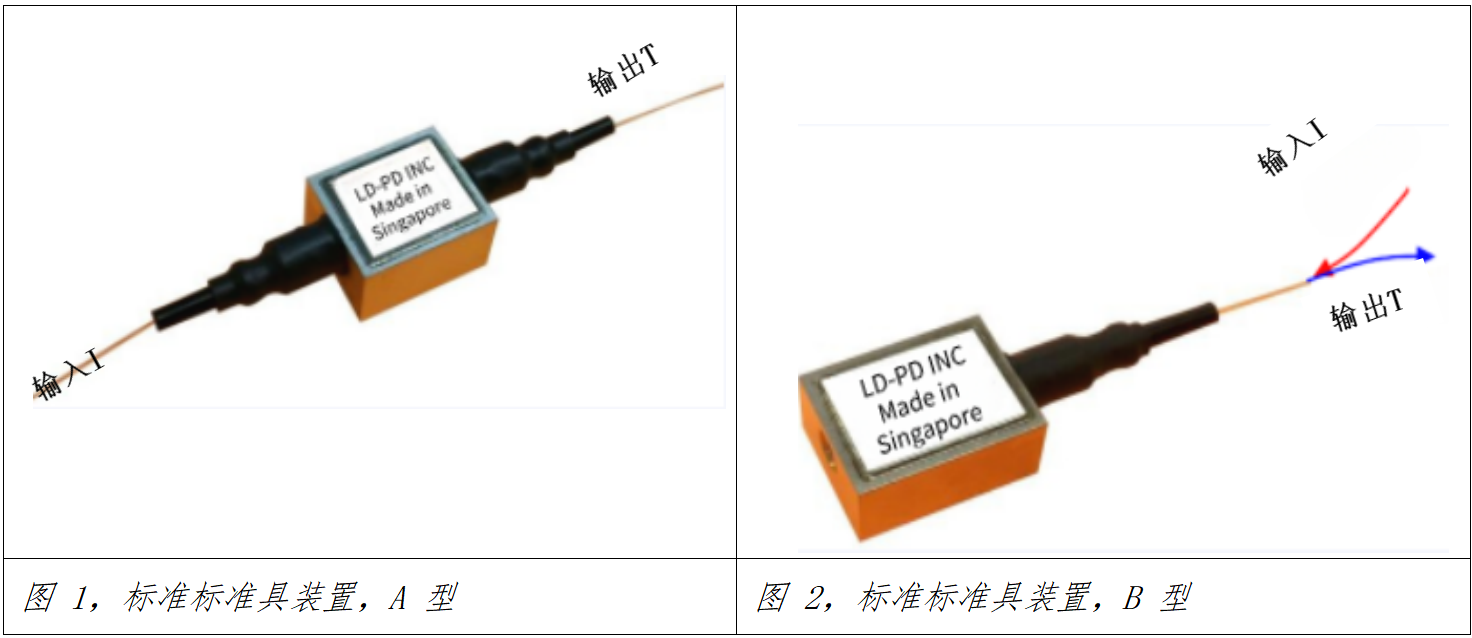

· A 型是自由空间光学标准具的标准设计。
· B 型是一种特殊设计，可提供更高的峰谷对比度（几乎 2 倍）。B 型的带宽略窄（约为 A 型的 0.7 倍）。B 型的插入损耗高于 A 型（约为 1.5 -2.0 倍）。
一般规格
参数 | 符号 | 单位 | FSR (GHz) | ||||||
自由光谱范围 (FSR) | FSR | GHz | 400 | 200 | 100 | 50 | 25 | 12.5 | 6.5 |
FSR 公差 | △FSR | GHz | ±0.3 | ±0.2 | ±0.1 | ±0.05 | ±0.05 | ±0.03 | ±0.02 |
室温下中心频率对准 | △Ø | GHz | ±3.0 | ±2.5 | ±1.5 | ±1.0 | ±0.5 | ±0.4 | ±0.3 |
温度相关的频移 | TDFS | MHz/ o C | 50 | 40 | 30 | 30 | 30 | N/A | N/A |

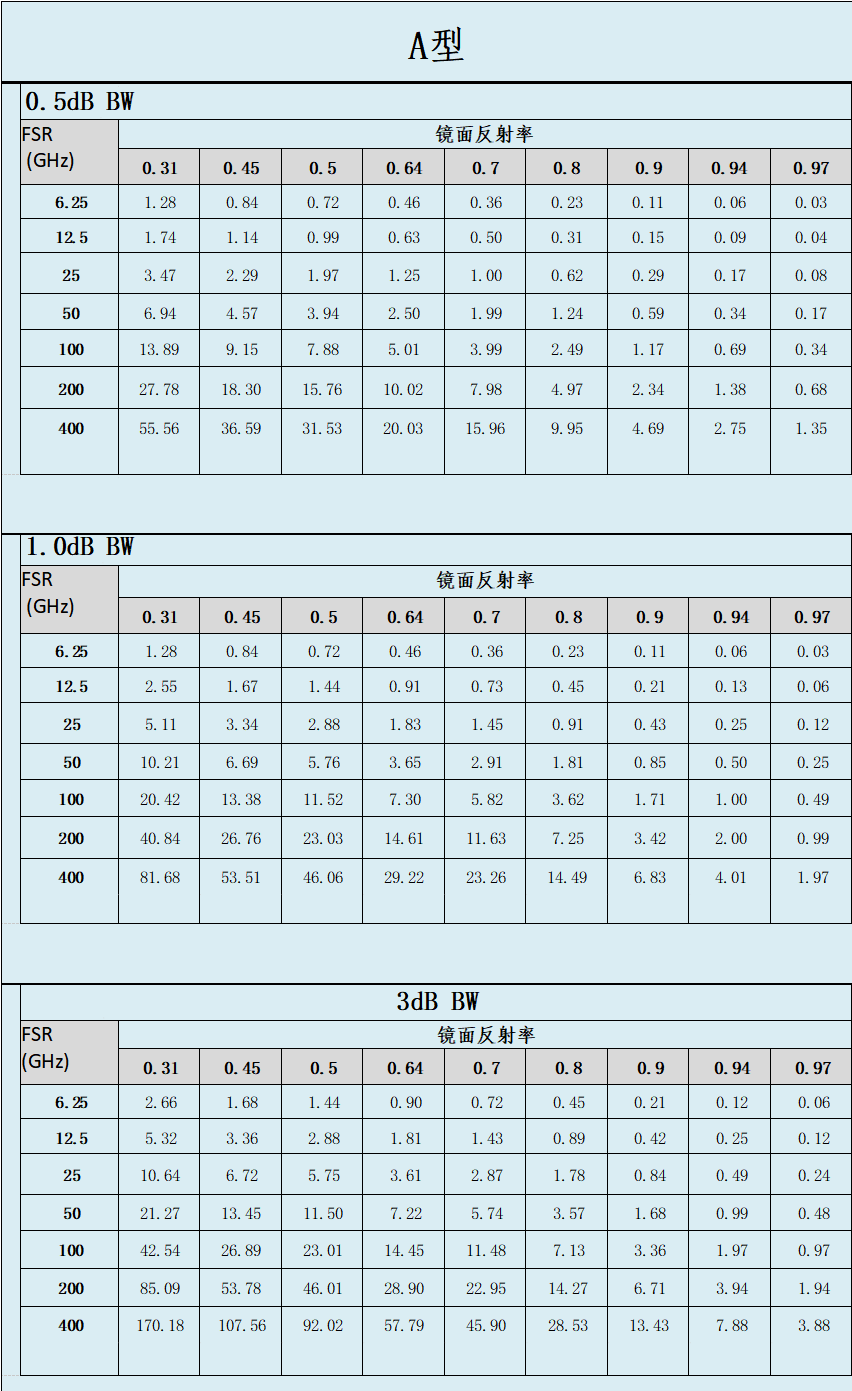

A型插入损耗dB
镜面反射率 | 400GHz | 200 GHz | 100 GHz | 50 GHz | 25 GHz | 12.5GHz | 6.25GHz |
31% | 1.2 | 1.2 | 1.2 | 1.2 | 1.5 | 2.0 | 2.5 |
45% | 1.2 | 1.2 | 1.2 | 1.2 | 1.5 | 2.0 | 2.5 |
50% | 1.2 | 1.2 | 1.2 | 1.2 | 1.5 | 2.0 | 2.5 |
64% | 1.2 | 1.2 | 1.2 | 1.2 | 1.5 | 1.5 | 2.0 |
70% | 1.1 | 1.1 | 1.1 | 1.1 | 1.5 | 1.5 | 2.0 |
80% | 1.1 | 1.1 | 1.1 | 1.1 | 1.5 | 1.5 | 2.0 |
90% | 1.3 | 1.3 | 1.3 | 1.3 | 1.6 | 1.8 | 2.2 |
94% | 1.5 | 1.5 | 1.5 | 1.5 | 1.8 | 2.0 | 2.5 |
97% | 1.5 | 1.5 | 1.5 | 1.5 | 1.8 | 2.0 | 2.5 |
镜面反射率 | 精细度 | 峰谷对比度 (dB) |
31% | 2.5 | 5 |
45% | 3.5 | 8 |
50% | 4 | 9 |
64% | 7 | 12 |
70% | 8.5 | 14 |
80% | 14 | 18 |
90 | 30 | 23 |
94 | 50 | 26 |
97 | 100 | 33 |

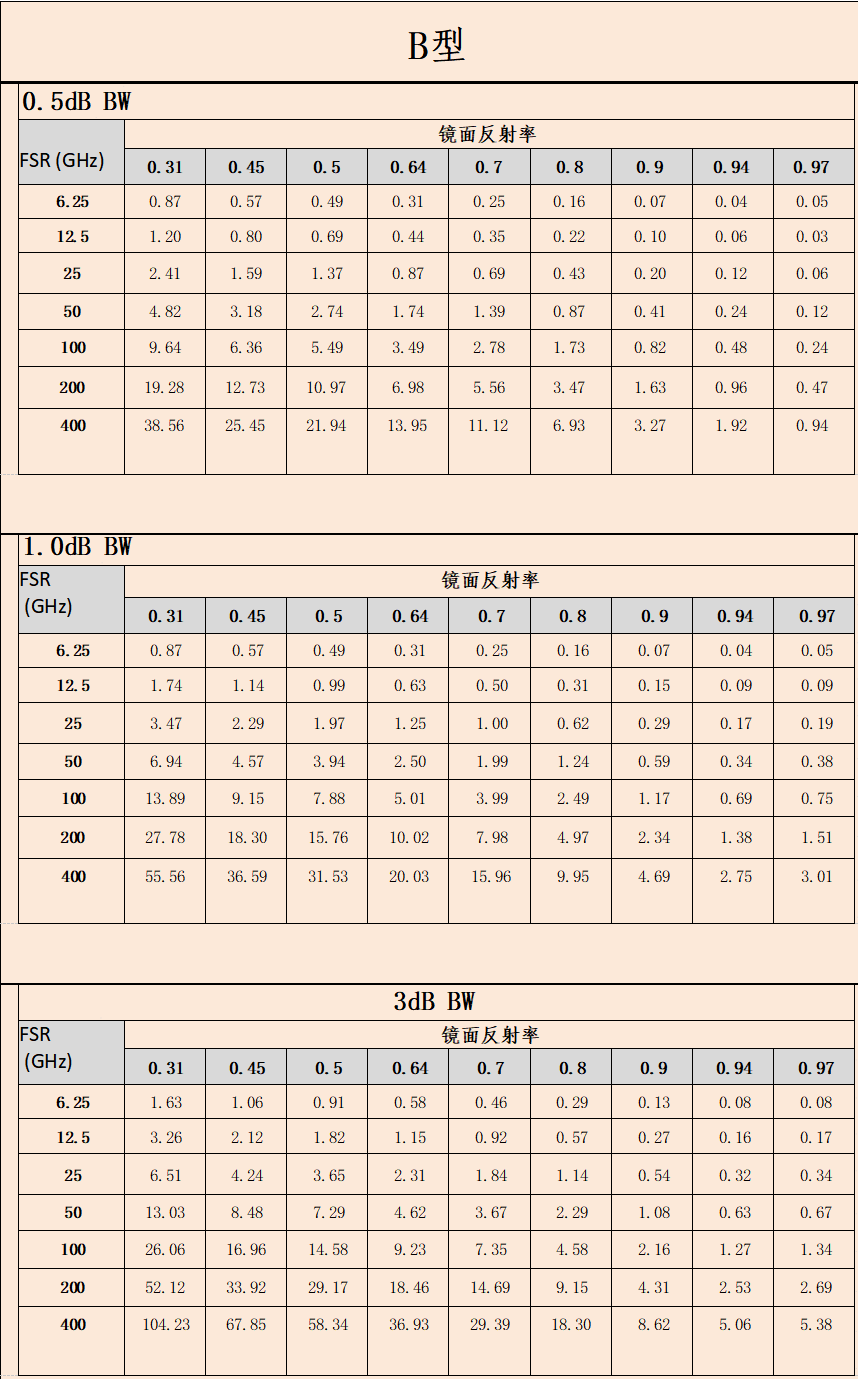

B型插入损耗dB
镜面反射率 | 400GHz | 200 GHz | 100 GHz | 50 GHz | 25 GHz | 12.5GHz | 6.25GHz |
31% | 2.0 | 2.0 | 2.0 | 2.0 | 2.5 | 3.0 | 3.5 |
45% | 2.0 | 2.0 | 2.0 | 2.0 | 2.5 | 3.0 | 3.5 |
50% | 2.0 | 2.0 | 2.0 | 2.0 | 2.5 | 3.0 | 3.5 |
64% | 2.0 | 2.0 | 2.0 | 2.0 | 2.5 | 3.0 | 3.5 |
70% | 1.8 | 1.8 | 1.8 | 1.8 | 2.5 | 3.0 | 3.5 |
80% | 1.8 | 1.8 | 1.8 | 1.8 | 2.5 | 3.0 | 3.5 |
90% | 2.2 | 2.2 | 2.2 | 2.2 | 2.5 | 3.0 | 3.5 |
94% | 2.5 | 2.5 | 2.5 | 2.5 | 3.0 | 3.5 | 3.5 |
97% | 2.5 | 2.5 | 2.5 | 2.5 | 3.0 | 3.5 | 3.5 |
镜面反射率 | 精细度 | 峰谷对比度 (dB |
31% | 3.5 | 10 |
45% | 6 | 16 |
50% | 7 | 18 |
64% | 10 | 24 |
70% | 14 | 27 |
80% | 22 | 35 |
90 | 46 | 40 |
94 | 79 | 45 |
97 | 74 | 55 |

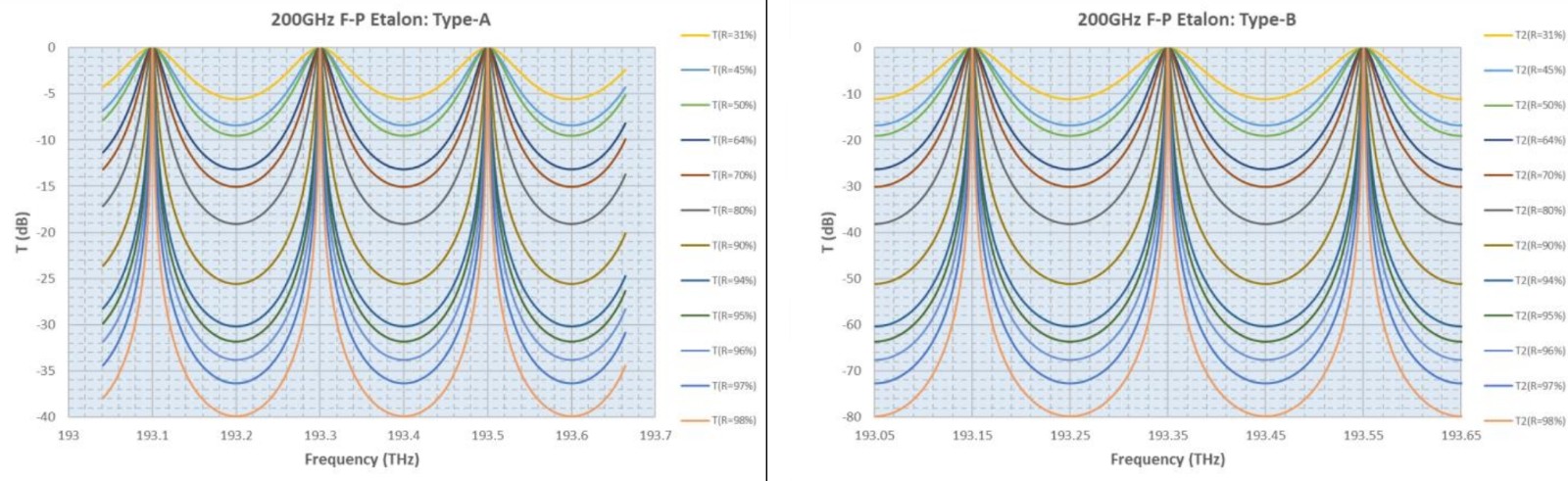

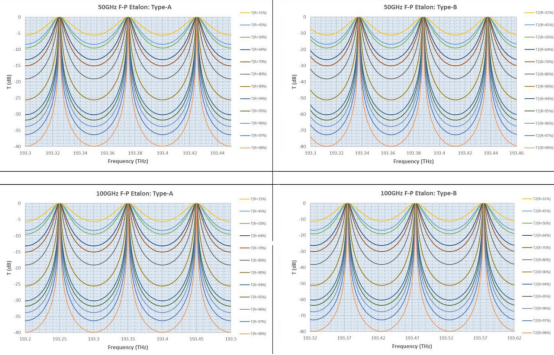

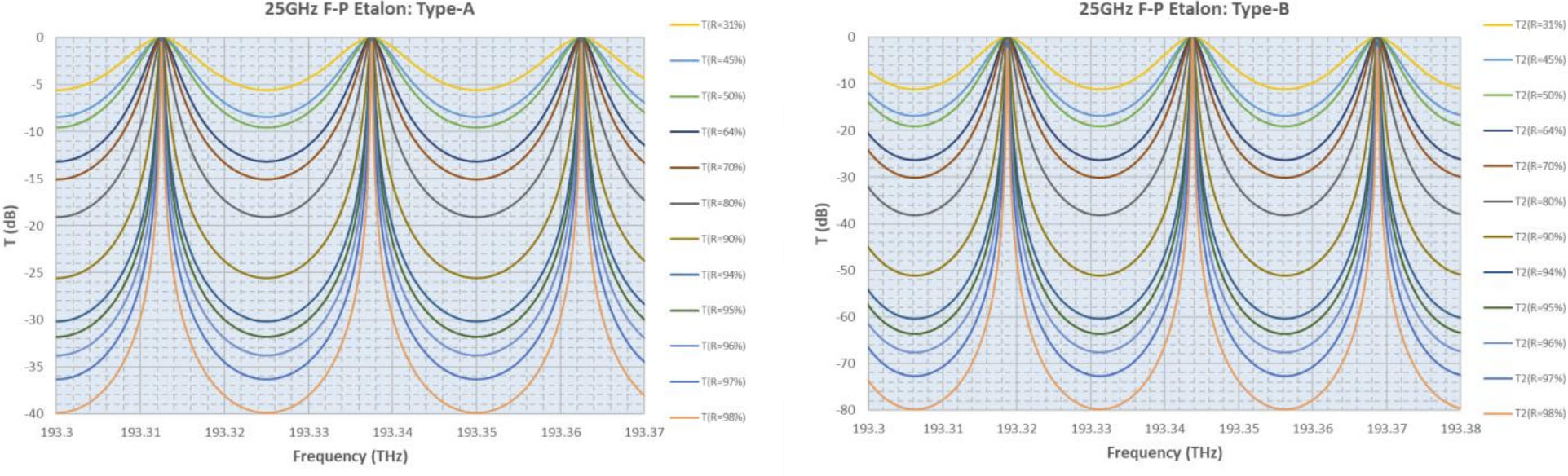

标准具的典型光谱（A 型和 B 型）
带有内置波长参考的标准具

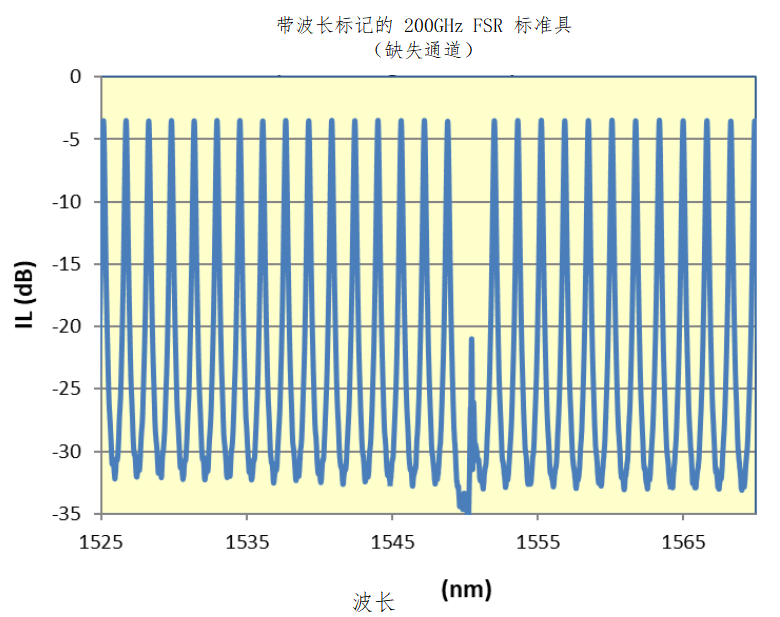

筱晓光子专门设计了内置波长参考（缺失通道）的标准具。缺失通道可用作jue对波长参考。
这在带有扫频光源的光纤传感系统中尤其有用。利用此波长标尺，可以非常精确地测量信号的波长
