| 光谱范围 | 实际像素阵列 |
|---|---|
| 400nm~1700nm | 1296(H) x 1032(V) |
传感器封装信息

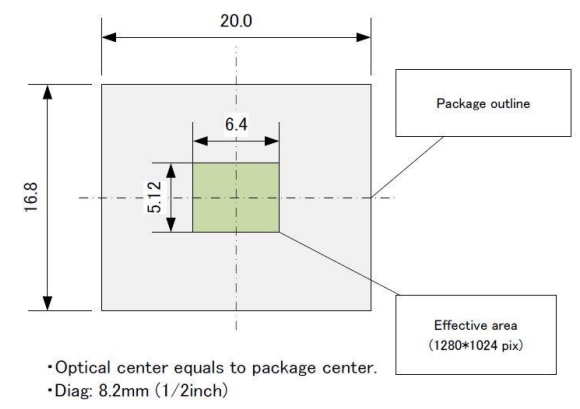

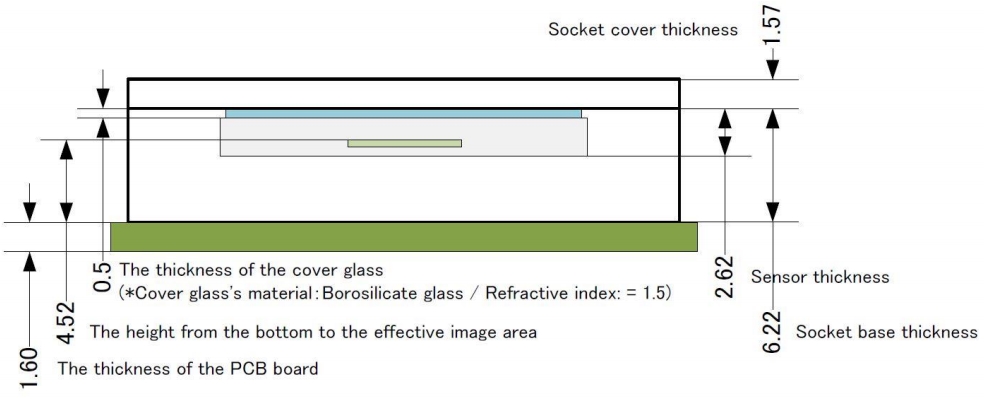

传感器位置和受光表面
镜头与传感器（仅供参考）

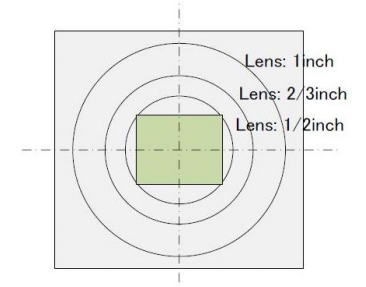

※上图中传感器尺寸（对角线）与透镜尺寸的比例如下：
1/2英寸=φ8mm，2/3英寸=φ11mm，1英寸=15.8mm。
请注意，实际视野因不同的镜头而异。
外部触发功能

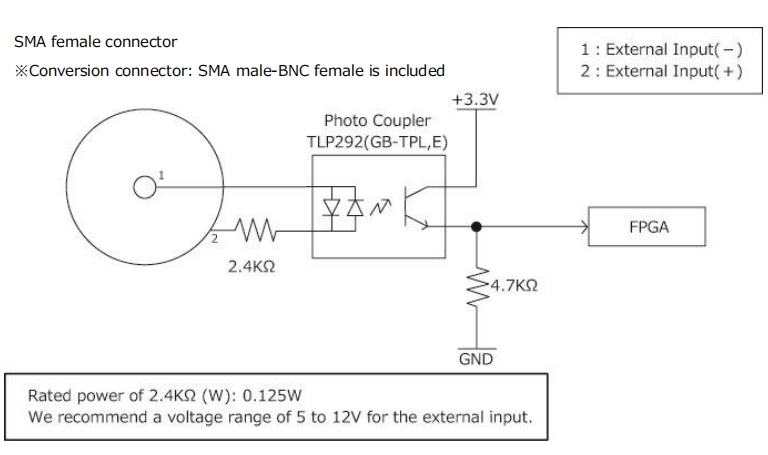

该照相机具有一个外部触发电子电路，它通过光耦合器绝缘，从而能够通过从外部电路接收到的输入信号进行同步拍摄

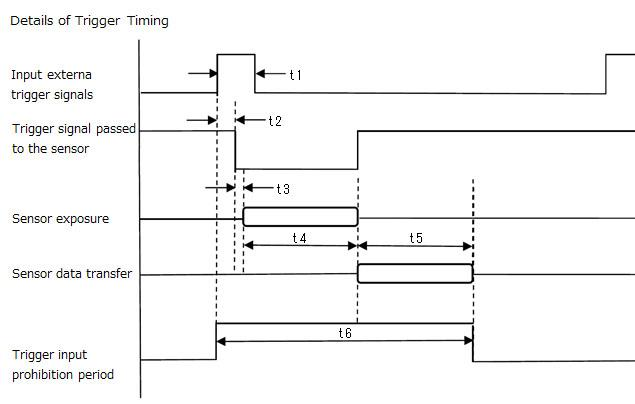

触发时序
参数 | 指标 | |
t1 | 有效触发输入脉冲 | >10μsec |
t2 | 从外部触发输入的上升沿到传递到传感器的触发信号的下降沿（由于光耦合器而造成的延迟） | <1μsec |
t3 | 从触发信息的下降沿传递给传感器到开始曝光 | Max 0.13μs |
t4 | 曝光时间 | 曝光时间 = 快门速度的设定值*1H |
t5 | 数据传输所需的时间（从传感器到FPGA） | (9+有效垂直像素)*1H |
t6 | 触发器输入禁止周期 | t2+t3+t4+t5 |
※1H=12.96μsec
※当输入连续触发时，请确保触发间隔大于t6
产品包括：
1） 相机
2） USB3.0 电缆 A 型微型 B 连接器电缆，约 3 米
3） 专用查看器软件/设备驱动程序CD
4） 可选：近红外镜头（C安装镜头）

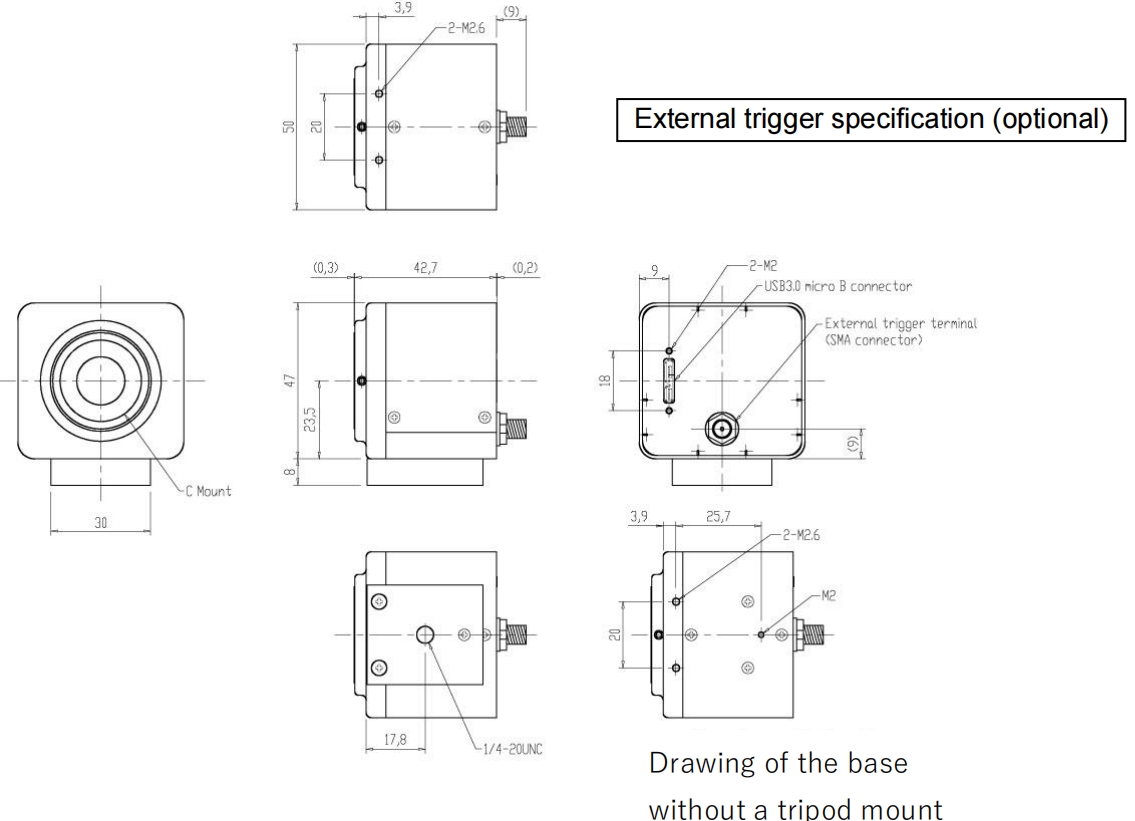

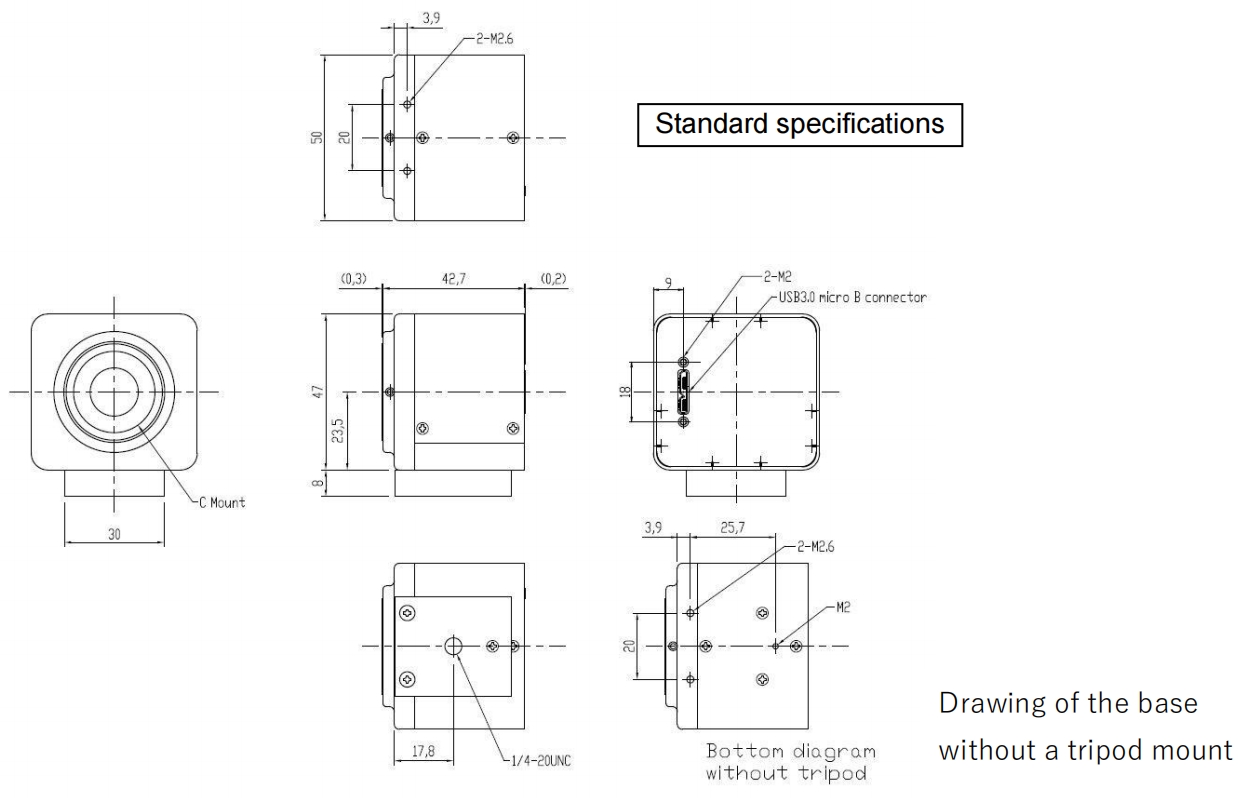

尺寸轮廓
外部触发规格（可选）

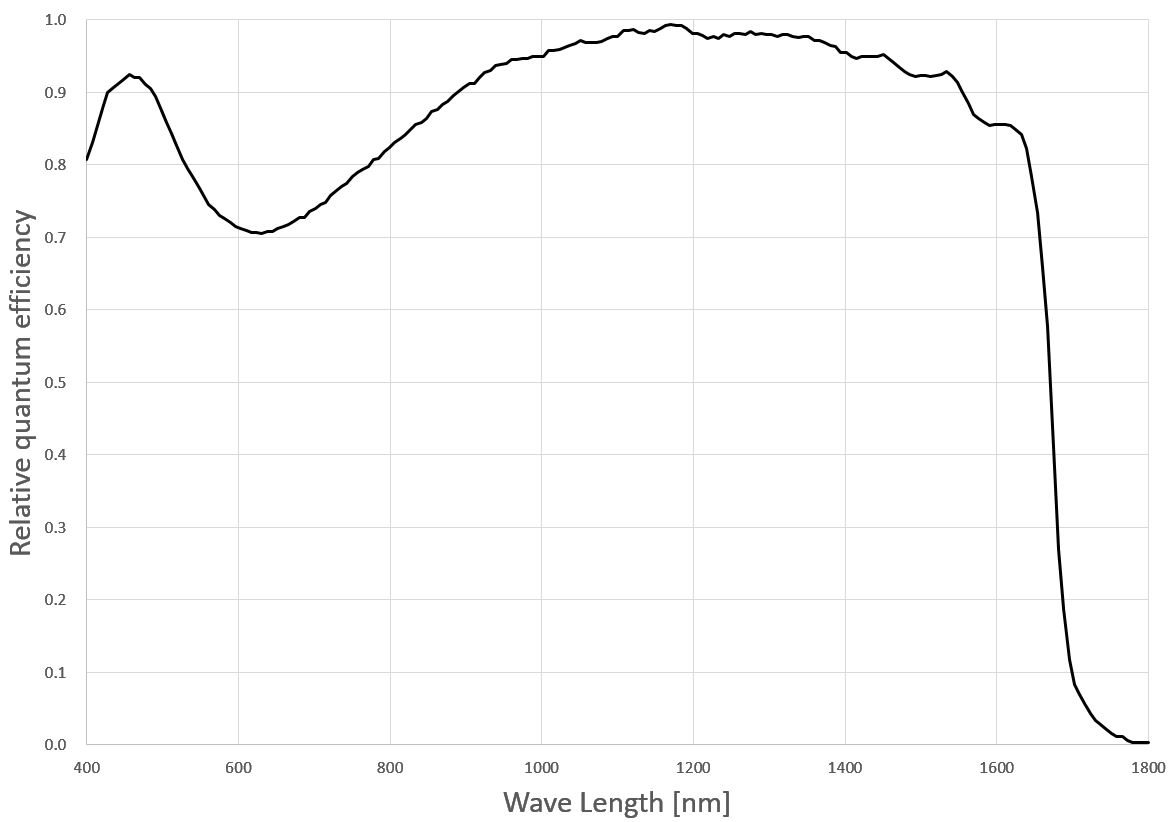

光谱灵敏度特性

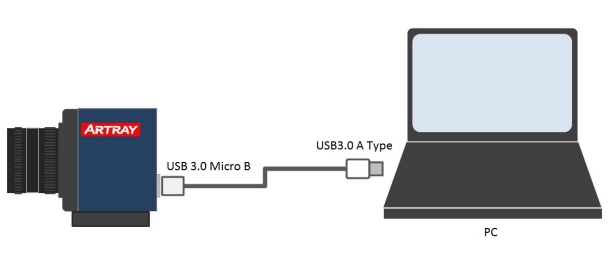

如何连接一个相机
模拟/数字增益设置
ARTCAM-990SWIR-TEC兼容模拟和数字增益。软件上增益的设置值可从0 ~ 420开始设置，增益将从0.0 dB~42.0 dB开始相应变化。增益可以通过以下公式来计算：
Gain[dB] = value / 10.0[dB]

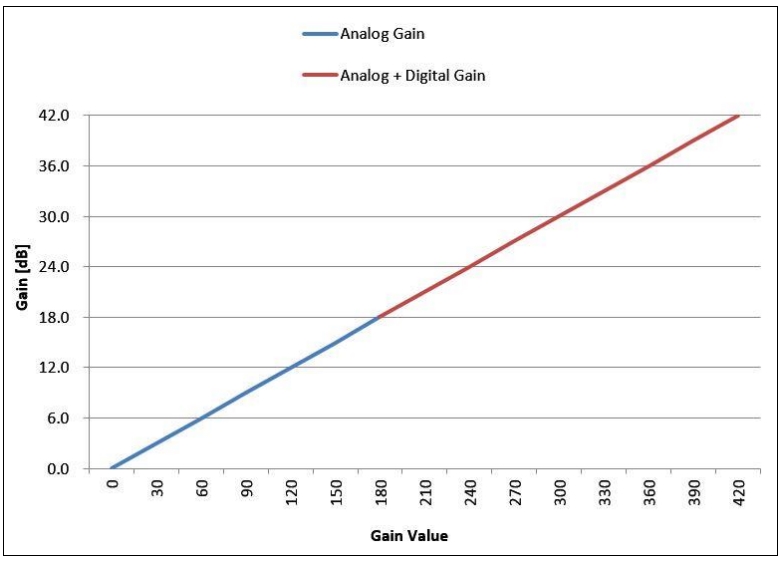

当设置增益> 180的值时，数字增益将被激活。下图显示了增益的设置值与其放大率之间的关系
索尼 InGaAs 传感器相机 ARTCAM-990SWIR 全系列
模型 | 接口 | 光谱灵敏度 特征 | 像素 | 光谱 灵敏度 (纳米) | 有效 | 主动成像仪 | 像素尺寸 | 框架 速度 | 快门速度 秒 | 尺寸（毫米） | TEC | |
 | ARTCAM-990SWIR-TEC | USB3 |
| 1.3M | 400~1700 | 1280×1024 | 6.4×5.12 | 5×5 | 72帧/秒 | 20.3μ~2 | 71.6×61.5×78 | ◯ |
ARTCAM-990SWIR-TEC-CL | Camera Link | |||||||||||
 | ARTCAM-990SWIR | USB3 | 50×47×42.7 | - | ||||||||
 | ARTCAM-991SWIR-TEC | 0.32M | 640×512 | 3.2×2.56 | 137帧/秒 | 71.6×61.5×78 | ◯ | |||||
ARTCAM-991SWIR-TEC-CL | Camera Link | |||||||||||
 | ARTCAM-991SWIR | USB3 | 50×47×42.7 | - | ||||||||
ARTCAM-991SWIR-WOM | USB2 | 131帧/秒 | 50×47×49.7 | |||||||||
【配件】
常见：查看器和二维尺寸测量软件（适用于TNIR）、设备驱动程序、USB电缆、SDK（软件开发工具包）
ARTCAM-990SWIR-TEC-CL/991SWIR-TEC/990SWIR-TEC：交流适配器
【规格】
常见：镜头…C安装，快门类型…全局
ARTCAM-990SWIR/991SWIR/991SWIR-WOM：电源…DC5V（从USB端口提供）
ARTCAM-990SWIR-TEC-CL/991SWIR-TEC/990SWIR-TEC：电源…DC12V（交流适配器）
【选项】
常见：近红外透镜（C卡口透镜）
ARTCAM-990SWIR-TEC-CL/991SWIR-TEC-CL：CameraLink采集板，CameraLink电缆
ARTCAM-990SWIR 型号参数
型号 | ARTCAM-990SWIR |
传感器类型 | 1.3MP InGaAs传感器 |
传感器型号 | SONY IMX990-AABJ-C |
实际像素阵列 | 1296(H) x 1032(V) |
有效像素阵列 | 1280(H) x 1024(V) |
像素间距 | 5[um] x 5[um] |
图像大小 | 6.4mmx5.12mm |
光谱范围 | 400nm~1700nm |
快门类型 | 全局快门 |
S/N信噪比 | 51dB （仅供参考） |
接口 | USB3.0批量传输 |
A/D分辨率 | 12bit |
帧频 | Max. 72fps（通用于12位和8位） |
快门速度 | 20.3 u sec.~ 2sec. |
增益（模拟/数字） | 0～420 ※默认值为0 |
ROI | ON/OFF ※默认值：OFF |
触发 | ON/OFF ※默认值：OFF |
反射 | ON/OFF ※默认值：OFF |
同步系统 | 内部同步/外部触发同步（可选) |
透镜支架 | C Mount |
外部触发输入 | SMA 母连接器（选择选项时） |
供电要求 | 直流5V USB总线电源 |
功耗 | 小于3.2W |
环境条件 | 工作温度/湿度：10~35°C/10~80%（非冷凝）、 |
外形尺寸 | 50.0(W)x47.0(H)x42.7(D)mm |
重量 | 大约110g |
