| 光谱响应 | 入射光功率 |
|---|---|
| 350-1350nm | 10µW–100 mW |
可测量参数:
光束质量（M2）
光束束腰位置
光束束腰直径
发散角
瑞利范围
束腰不对称性
像散
产品参数
M2Beam | M2Beam U3 | |
技术参数 | 硅探测器、InGaAs探测器和增强型InGaAs的多刀刃扫描 | 带CMOS 2.4MP和内置滤波轮的USB 3 |
光谱范围（nm) | 350-1100适用于Si版本 800-1800用于InGaAs版本 190-1100用于紫外增强型 1200–2700用于InGaAs增强型 | 220–1350nm，内置特殊CMOS技术 |
入射光功率范围 | 100µW–1W（为Si版本提供内部滤波器） 100µW–5 mW，适用于InGaAs和UV版本 HP版本z高4 kW | 10µW–100 mW，带内置滤光轮 HP版本z高4 kW |
刀片数量 | 7 | - |
光束尺寸 | 直径达25mm，带透镜（硅和紫外版本） | |
束腰到透镜距离 | 2.0至2.5米z佳 Min. 2.0米 | |
精度：
M2值和一般参数精度：±5%
扫描组件配件
材料 | 铝 |
透镜焦距 | 300mm(at 632.6nm) |
透镜直径 | 25mm |
扫描数 | 140 |
Min. 步进 | 100um |
扫描长度 | 280mm |
物理参数
重量 | 2.5kg |
尺寸 | 100*173*415 mm |
接口 | M6 or ¼” screws |
机械调节 | 水平角度：±1.5° 垂直角度：±1.5° |
电缆长度 | 2.5m |
实验测试
1，操作步骤：
（1）M2 Beam On U3 M2分析仪两个USB接口连接电脑，打开软件

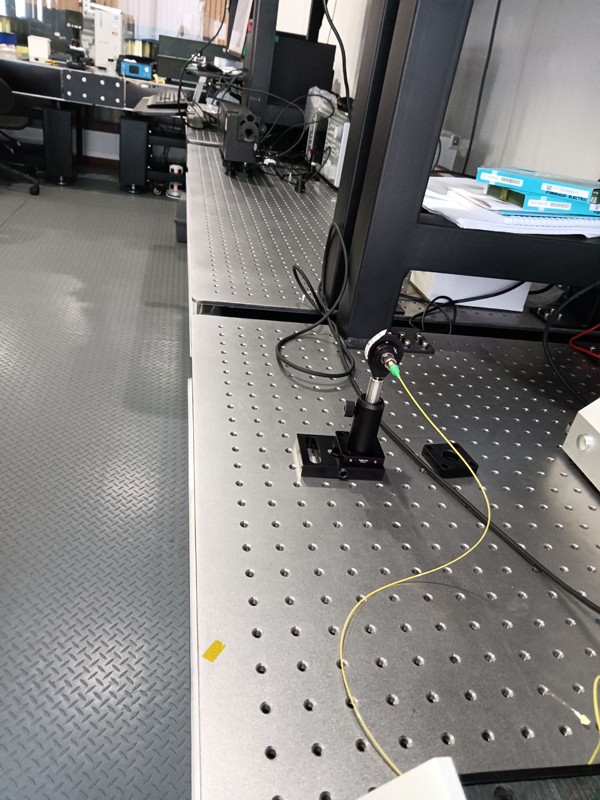

（2）安装激光器，光纤输出接口接到准直器上。同时准直器离M2透镜最hao有1米以上的距离，打开激光器
（3）对齐光束（可以用热感应卡或激光显示卡来辅助对光），在软件上观察激光光束非常接近X&Y十字线目标图像窗口
（4）在软件界面上打开M2图标，同时设定Z轴位置:选择“Setup”,接下来设置“Start Position”为0mm, “Stop Position”为280mm,“Step”为2mm
（5）右下角Control界面一般Gain选择5-10左右，调整一下曝光，Filter Wheel界面一般选择ND500（测试时主要根据光束调整这三项参数）
（6）点击Start图标，开始测试
（7）测试完成后，点击homing图标，电机返回原位置。
2，测试结果

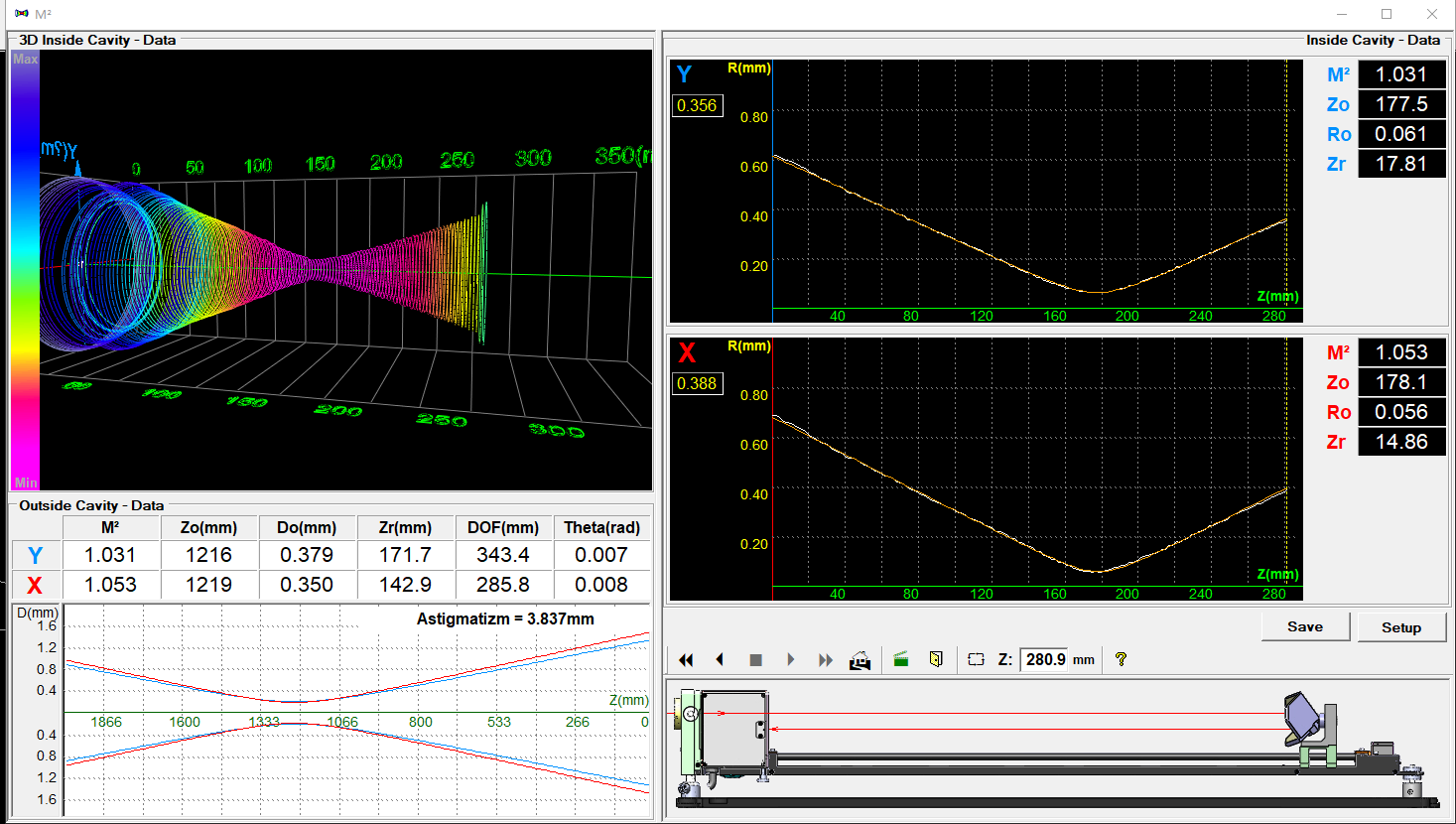

（1）1064nm皮秒脉冲激光器测试结果

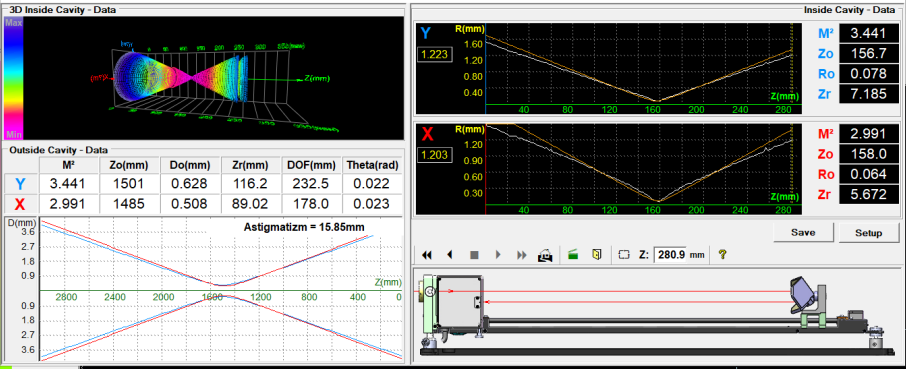

（2）633nm TLD 窄线宽激光器测试结果

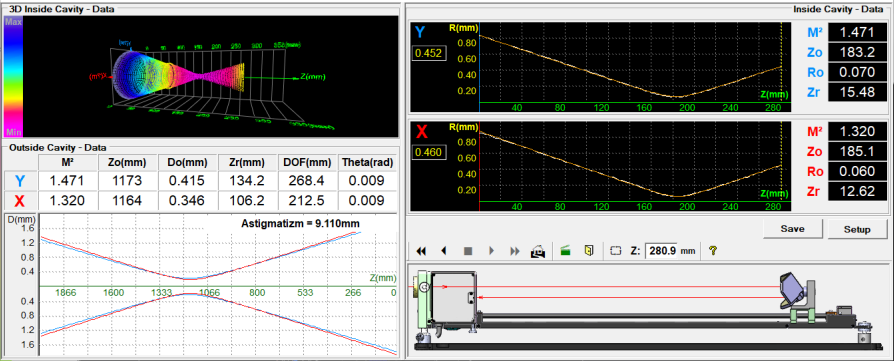

(3) 852nm DFB激光器测试结果
M2Beam-Si：可测量波长范围，硅350-1100nm
M2Beam-UV：可测量波长范围，硅190-1100nm
M2Beam-IR：可测量波长范围，铟镓砷800-1800nm
M2Beam-U3：基于350-1550nm CMOS的测量装置*
*超过1350 nm请咨询
SAM3-HP-M：用于高功率光束的光束采样器
