| 波长范围 | 像素 | 外形尺寸 mm |
|---|---|---|
| 380-780nm | 1600x1280 | 160×120×190 |
测量分析内容
380-780nm光谱成像测量（标准1600 x 1280像素x 波长数960Ch）（Max. 可测量2600 x 1280像素）
转换为每个通道或波长的图像文件 ,380-780nm（5nm，每10nm），400-700nm（每20nm）
使用黑白参考板转换为反射率图像
感兴趣区域的频谱显示（指出ROI后）
二维测量后的色值计算（标准光A、C、D65、其他任意光源）XYZ、CIELab等
使用任意颜色匹配函数的颜色合成
其他・定量计算等（选项）
光谱成像色彩计算软件特点
易于操作的基于Windows的设计
可以进行二维分光测量和颜色评价。
结果全部记录，包括测量数据（原始数据）、中间计算、最终数据等。
记录数据采用可通过一般处理软件（ImageJ、Excel等）确认的标准格式（图像：16bit tiff_file、提取光谱：txt_file等）
测量波长范围 | 380-780nm |
获取的图像大小（像素） | 1600x1280（标准模式） |
波长分辨率(nm) | 3.5(20u slit 狭缝） |
Min. 测量波长宽度(nm） | 0.425 |
空间分辨率 | 约600 LW/PH *1 |
外形尺寸 mm | 160×120×190 （不包括突出部分） |
重量（公斤） | 2.4 |
*1）每 200、480 和 760Ch（全波长范围：960Ch）合成 BGR 图像时)
光谱成像软件的内容

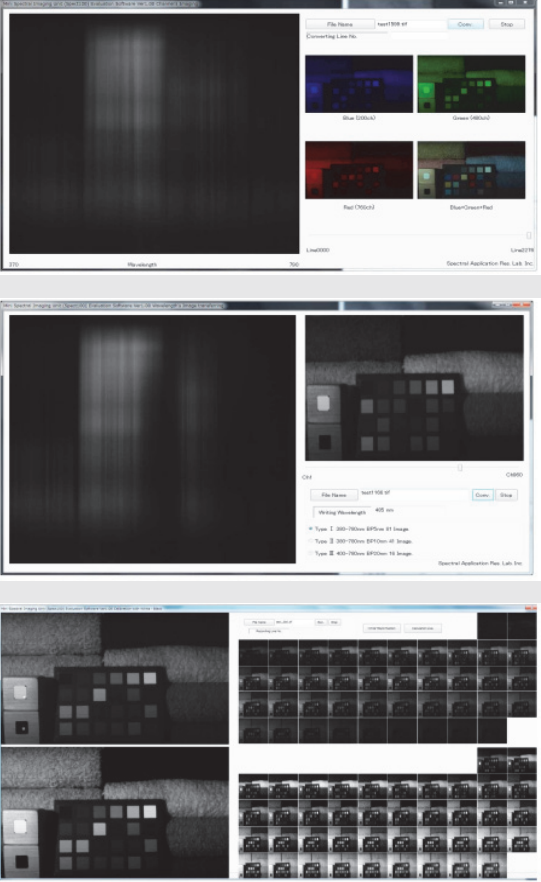

1.380-780nm光谱图像数据采集
在待测图像区域扫描并导入单色 16 位图像，该图像由空间轴和波长轴在一条直线（垂直轴）上组成。
2.测量数据的确认
读取硬盘中所有记录的测量数据，并使用3 种波长创建和显示简单的合成图像
3. 从原始测量图像数据转换每个波长的数据
从所有捕获的行数据（图像 16 位，每个 0.425 纳米（960 个图像）由空间轴和波长轴组成）为每个波长（5nm、10nm、20nm）创建一个图像（16 位 tiff）
4. 使用黑白标准创建反射率图像
在要测量的图像区域设置白色和黑色（0%）的标准（白板：Spectralon，黑色反射陷阱），并根据该标准计算每个部分的反射率。

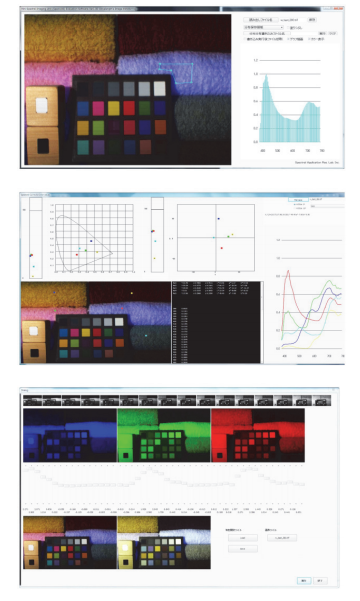

指出ROI（感兴趣区域）的反射光谱显示/记录
显示指出ROI（感兴趣区域）内整个区域的反射（光谱）分布。指出 ROI 后，将显示并记录 ROI 内的反射率数据。使用每个 ROI 中指出的地址 (xy) 同时记录光谱数据。
指出区域的反射光谱显示和色值显示/记录
指出区域的反射光谱显示，指出光源（D65，C，A）和视场（2或10度）的颜色计算和颜色值（Yxy）显示， CIELab显示和记录数值
颜色模拟计算
指出指出的颜色匹配函数 (xyz) 或灵敏度函数 (sRGB)，并通过与该函数相乘计算合成图像（彩色图像）。此功能的值可以像音频图形均衡器一样自由更改。创建的彩色图像记录为 bmp 文件，指出间隔的最终数量记录为 txt 文件。
这个模拟计算有一篇详细的文章。参考资料：
1) Kazuji Matsumoto，“用于光谱成像的颜色合成模拟器的开发”，日本色度学会，Proc4-9 (2015)
