| 波长范围 | 波长精度 | 动态范围 |
|---|---|---|
| 350-1750nm | ±0.05nm | 60dB |
项目 | 规格 |
波长范围*1 | 350~1750nm |
跨度*1 | 0.5nm ~1400nm(全范围跨度)，0nm |
波长精度*1*2*5 | ±0.05nm (633nm)(使用633nm He-Ne激光器对波长进行校准后。)、±0.05nm(1523nm)、±0.20nm (全波长范围) |
波长重复性*1*2*5 | ±0.015nm(1分钟) |
波长分辨率设置*1*2 | 0.05、0.1、0.2、0.5、1、2、5、10nm |
Min. 采样分辨率*1 | 0.002nm |
采样点数 | 101~200001、AUTO |
功率灵敏度设置 | NORM_HOLD、NORM_AUTO、NORMAL、MID、HIGH1、HIGH2和HIGH3 |
大动态测量模式 | SWITCH (灵敏度: MID、HIGH1-3) |
功率灵敏度*2*3*6 | -80dBm (900~1600nm)、-70dBm (40o ~ 900nm)、(灵敏度:HIGH3) |
Max. 安全输入功率*2*3 | +20dBm (550~1750nm)、+10dBm (400~550nm)(总输入功率) |
功率精度*2*3*4 | ±1.0dB(1550nm，输入功率:-20dBm,灵敏度:HIGH1-3) |
功率线性度*2*3 | ±0.2dB(输入功率:-40~OdBm，灵敏度:HIGH1-3) |
偏振相关性*2*3*4 | ±0.15dB(1550nm) |
动态范围*1*2*8 | 60dB(峰值±1.Onm，分辨率:0.05nm、633nm/1523nm) |
适用光纤 | SM(9.5/125)、MM (Gl 50/125、Gl 62.5/125、大芯径:Max. 8ooum) |
光连接器 | 光输入: |
内置校准光源 | 波长参考源(用于光轴对准调节和波长校准) |
扫描时间*6*7 | NORM_AUTO: o.5s，NORMAL: 1s，MID:2s ,HIGH1:5s |
预热时间 | 至少1小时(预热后，需要内置光源进行光轴对准调节。) |
注:
*1: 横轴刻度: 波长显示模式
*2: 使用9.5/125μm单模光纤，使用内置参考光源进行光轴对准调节后，未使用净化气体时。
*3: 纵轴刻度: jue对值功率显示模式、分辨率设置: ≥0.2nm
*4: 使用9.5/125μm单模光纤(IEC60793-2定义的B1.1型，PC抛光，模场直径: 9.5µm，NA: 0.104 ~ 0.107)。
*5: 分辨率设置: 0.05nm
*6: 脉冲光测量模式: OFF。
*7: 跨度: ≤100nm (570 ~ 580nm和900 ~ 1080nm除外)，采样点数: 1001，平均次数: 1。
*8: 大动态测量模式: SWITCH，纤芯尺寸: SMALL

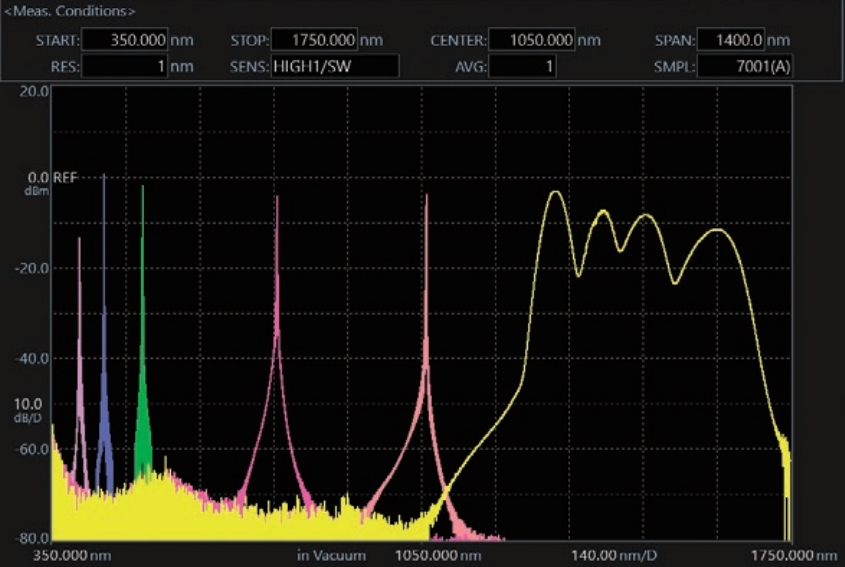

激光和宽带光源(5个FP-LD和SLD光源)的测量实例
超连续谱光源的特性分析

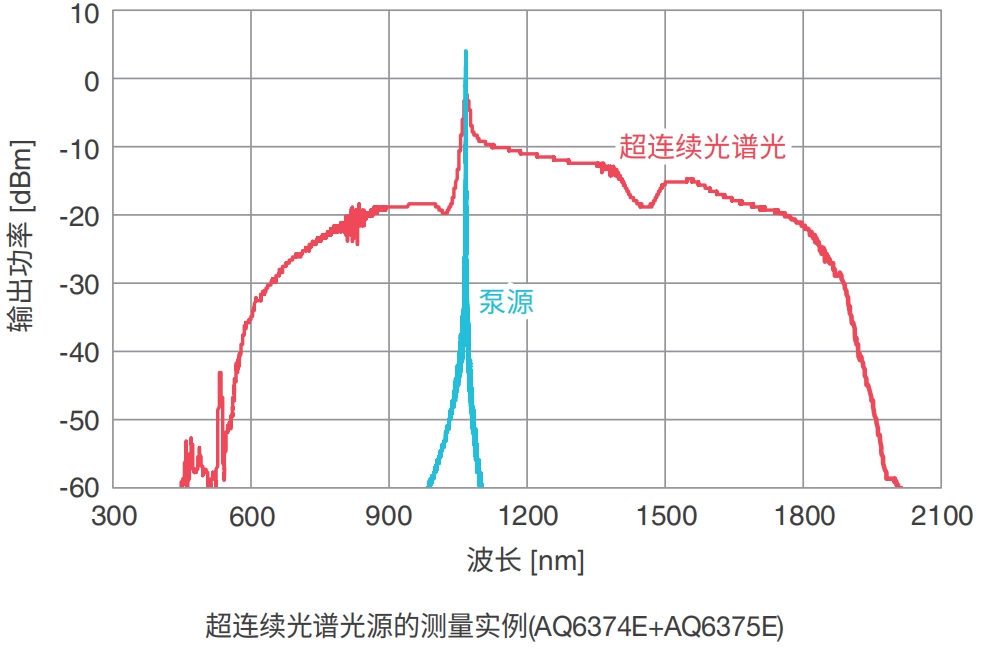

超连续光是通过高度激励光子晶体光纤等特殊材料的非线性光 学效应，经由锁模脉冲激光器(通常是飞秒掺钛蓝宝石激光器) 泵浦后产生的。正所谓“宽阔如灯、亮如激光”，超连续光不 但符合白炽灯和荧光灯光谱的超宽特性，还符合激光器的高空 间相干性和超亮特性，从而使其能够与光纤实现优秀耦合，同 时也具有出色的单模光束品质。 AQ6370 产后质量检查过程中测试与展现产品特性的优秀仪器。
可见LED测试 (AQ6373E和AQ6374E)
可以测量和分析用于照明、指示、感测以及其它应用的可见 LED的光谱。支持大芯径光纤的输入，可 以有效获得LED光并对其光谱执行测量。内置色彩分析功能将 自动对主波长和光源的色度坐标及色温做出评价
无源器件测试
结合ASE、SLD或SC等光源，OSA可以轻松评估WDM滤波 器、FBG、ROADM和WSS等无源器件。AQ6370系列出色的 光学性能可以实现更高分辨率和更大动态范围的测量。通过内 置光滤波分析功能，可以同时报告波峰/波谷波长、功率、串扰 和纹波宽度。
光纤的波长损耗特性分析
光纤中的信号损耗取决于光信号传播的波长。其中的差异是由光 纤吸收和瑞利散射效应造成的。材料和光纤类型会影响损耗值: 对于石英单模光纤，1.55μm附近的光波损耗大约是0.2dB/km； 对于1.4μm附近的光波，由于水离子(OH)作用，损耗会变大。此 类光纤的波长损耗特性分析需要测量较宽范围的波长。 通过与白光源相结合，AQ6374E可有效测量较宽范围的波长相 关损耗。
使用AQ6374E进行波长相关损耗特性分析的测量示例。
光纤布拉格光栅的特性

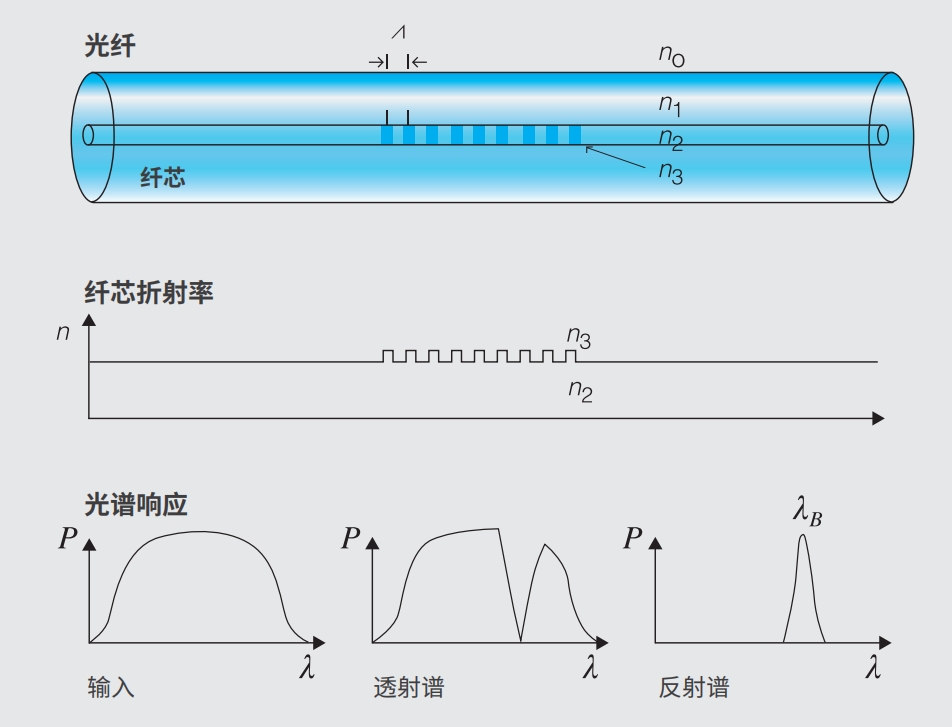

光纤布拉格光栅(FBG)是一种分布有布拉格反射镜的一小段光 纤，它可以将特定波长的入射光反射回去，只传播剩余波长的 光。这是通过纤芯折射率发生周期性变化来实现的，即在纤芯 形成一个特定波长的介质镜。因此，光纤布拉格栅格可以用作 内嵌光学滤波器，用来阻挡特定波长的光，或用作波长反射 镜。光纤布拉格栅格的应用主要在光通信系统：可专门作为陷 波滤波器使用，并且也可与光环形器或光分插复用器(OADM) 一起被用于光多路复用器和多路解复用器。此外，2-3μm波长 区域的光纤布拉格光栅还可以作为直接传感元件使用，用于地 震仪器中的应变和温度传感以及恶劣环境下的压力传感。要描 述FBG的特性，AQ6370系列的高波长分辨率和宽测量范围是 B不可少的条件。
气体探测与浓度测量
与超连续(SC)或超辐射发光二极管(SLD)等宽带光源一同使用 时，AQ6370系列可以显示被测气体混合物的光吸收图谱。

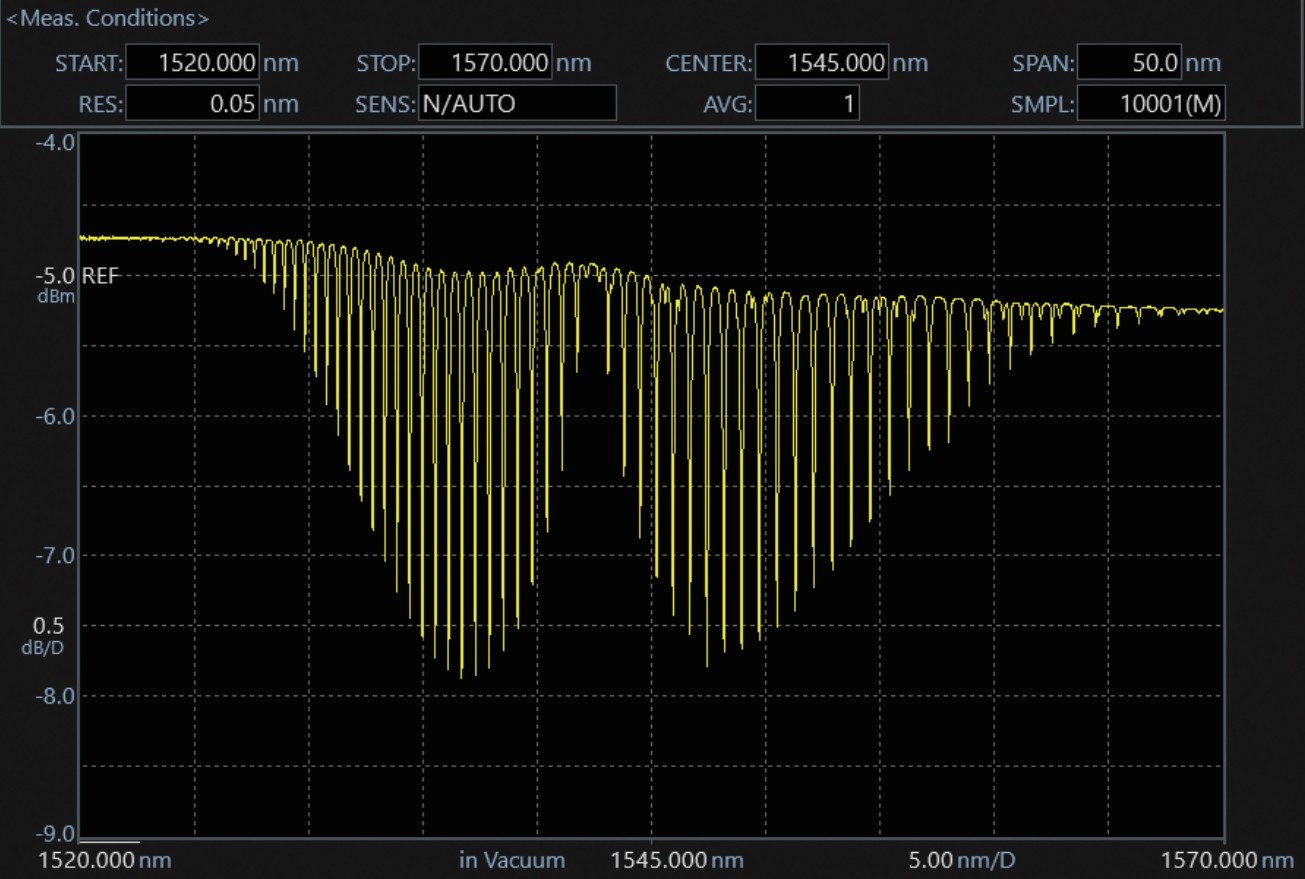

氰化氢H13C14N的吸收光谱测量(AQ6375E演示)

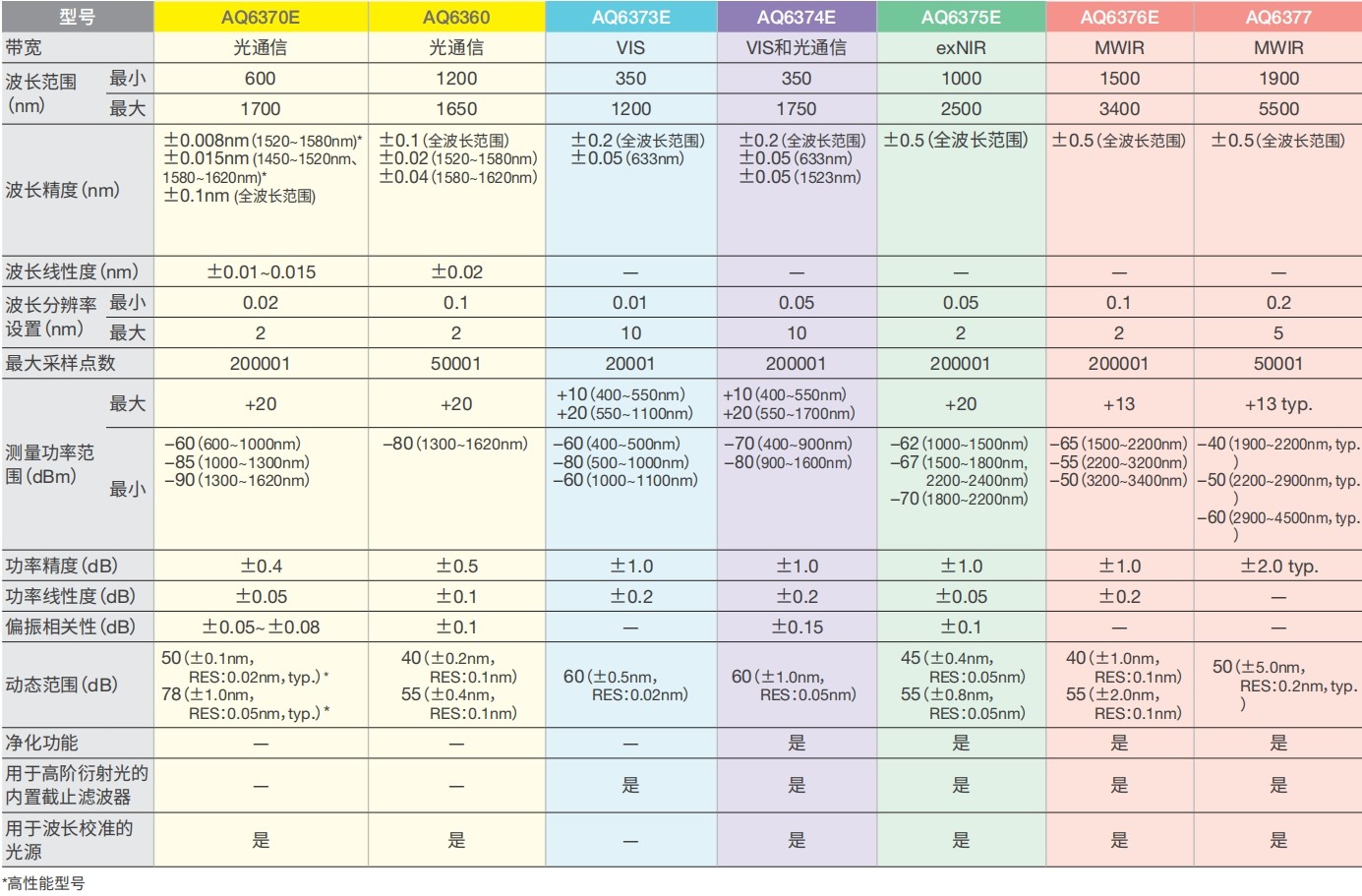

型号对比

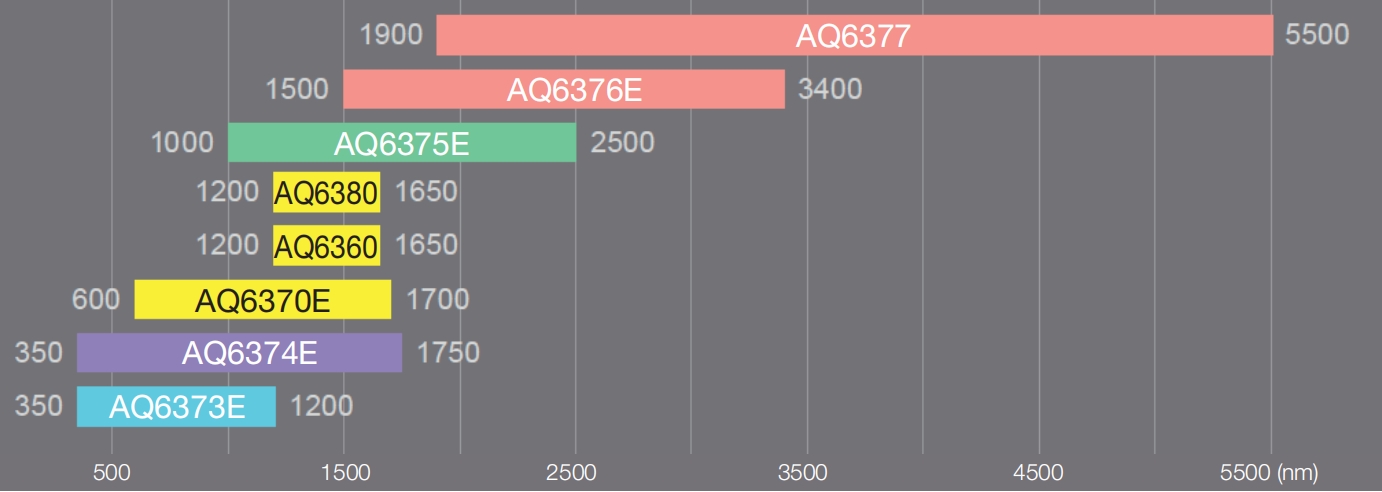

各型号涵盖的波长
