近红外InGaAs铟镓砷相机 991SWIR-TEC 400-1700nｍ

这款ARTCAM-991SWIR-TEC，NIR近红外相机，采用InGaAs（铟镓砷）传感器，工作波长在400 ～ 1700ｍ之间。这款相机的分辨率是640(W) x 512(H) 像素。带有USB3.0接口，可以直接将数据传输到PC上，而无需采集板。

产品特点：NIR检测灵敏度高、 InGaAs传感器可以检测的波长范围为400~1700nm、高分辨率，高帧频、 ARTCAM-991SWIR-TEC使用了一个640x512像素的更高分辨率的传感器，并以137帧每秒的速度显示图像、 USB3.0接口、该相机采用USB3.0接口，数据可以直接传输到PC上，不需要采集板

应用领域：激光光斑观测、机器视觉和通用红外探测、近红外光斑检测，光斑拍摄与分析

单价

请咨询客服获得优惠报价。

产品型号

ARTCAM-991SWIR-TEC

货期

请咨询客服获得货期。

库存

请咨询客服。

加入询价单

在线咨询

主要参数

详细参数

操作说明

特性曲线

可选配置表

点击下载文档

核心参数

光谱范围	帧频
400 ～ 1700ｍ	137fps

尺寸图

索尼 InGaAs 传感器相机 ARTCAM-990SWIR 全系列

模型

接口

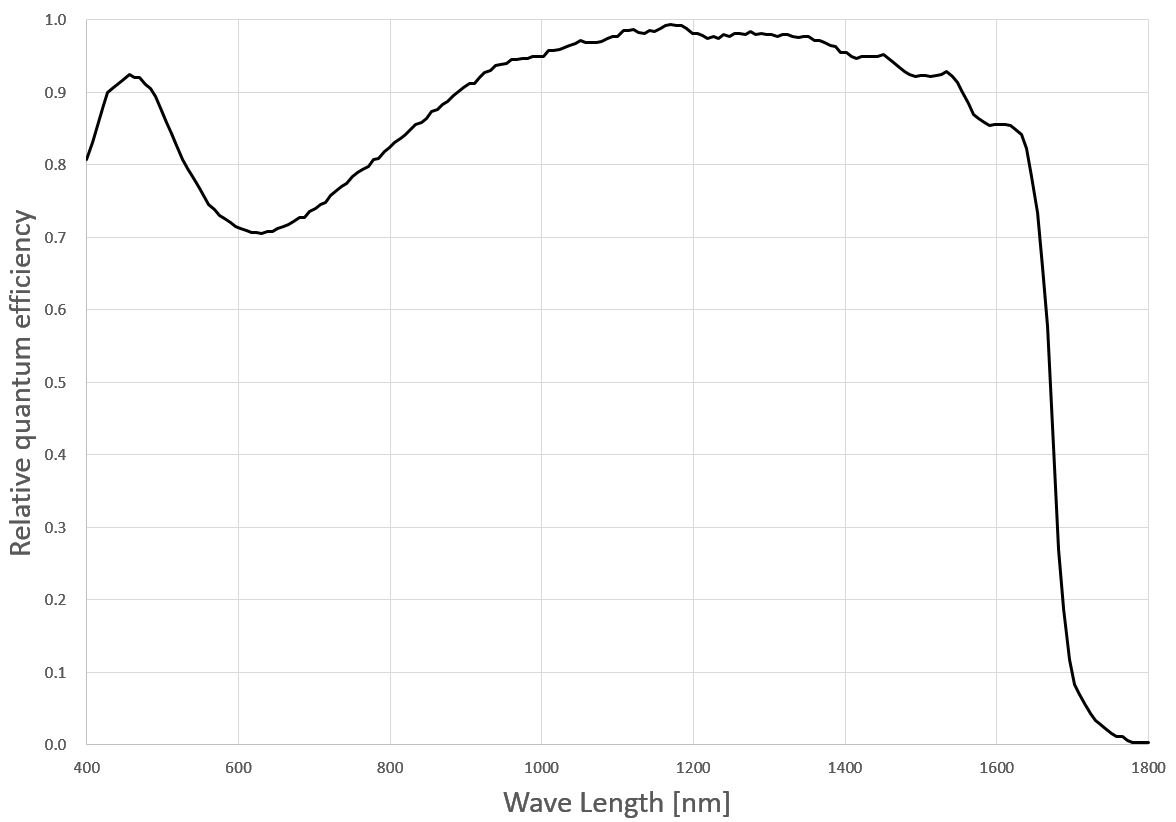

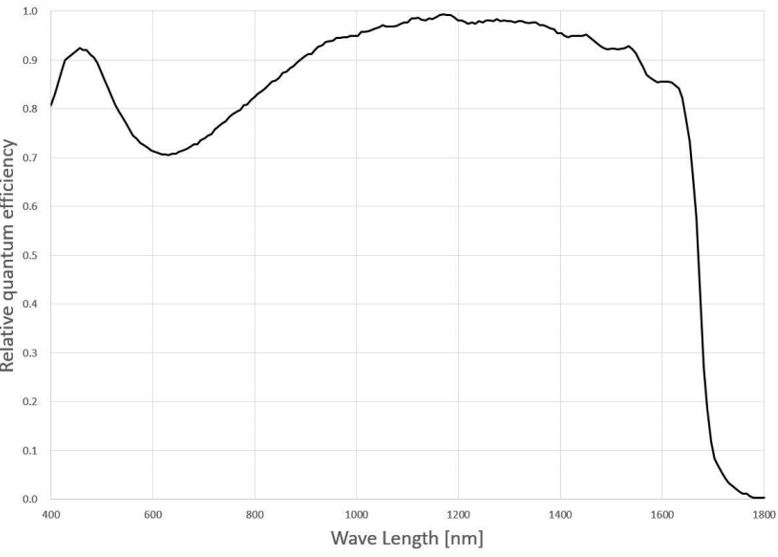

光谱灵敏度

特征

像素

光谱

灵敏度

(纳米)

有效
像素
(H)×(V)

主动成像仪
尺寸 (mm)
(H)×(V)

像素尺寸
(μm)
(H)×(V)

框架

速度

快门速度

秒

尺寸（毫米）
宽×高×深

TEC

ARTCAM-990SWIR-TEC

USB3

1.3M

400~1700

1280×1024

6.4×5.12

5×5

72帧/秒

20.3μ~2

71.6×61.5×78

◯

ARTCAM-990SWIR-TEC-CL

Camera Link

ARTCAM-990SWIR

USB3

50×47×42.7

ARTCAM-991SWIR-TEC

0.32M

640×512

3.2×2.56

137帧/秒

71.6×61.5×78

◯

ARTCAM-991SWIR-TEC-CL

Camera Link

ARTCAM-991SWIR

USB3

50×47×42.7

ARTCAM-991SWIR-WOM

USB2

131帧/秒

50×47×49.7

【配件】

常见：查看器和二维尺寸测量软件（适用于TNIR）、设备驱动程序、USB电缆、SDK（软件开发工具包）

ARTCAM-990SWIR-TEC-CL/991SWIR-TEC/990SWIR-TEC：交流适配器

【规格】

常见：镜头…C安装，快门类型…全局

ARTCAM-990SWIR/991SWIR/991SWIR-WOM：电源…DC5V（从USB端口提供）

ARTCAM-990SWIR-TEC-CL/991SWIR-TEC/990SWIR-TEC：电源…DC12V（交流适配器）

【选项】

常见：近红外透镜（C卡口透镜）

ARTCAM-990SWIR-TEC-CL/991SWIR-TEC-CL：CameraLink采集板，CameraLink电缆

技术参数：

型号	ARTCAM-991SWIR-TEC
传感器类型	VGA I n G a A s Image Sensor
传感器型号	SONY IMX991-AABA-C
图像传感器冷却功能	电子冷却(≤15°C)
实际像素阵列	656(W) x 520(H)
有效像素阵列	640(W) x 512(H)
像素间距	5[μm] × 5[μm]
图像尺寸	3.2[mm] x 2.56[mm] (对角线长度: 4.1[mm], 1/4”)
光谱范围	400nm~1700nm
快门类型	Global Shutter
S/N 信噪比	51dB (仅供参考)
接口	USB3.0 Bulk Transfer
A/D 分辨率	12bit
帧频	Max. 137fps (Common to 12bit and 8bit)
快门速度	20.3μsec. ~ 2sec.

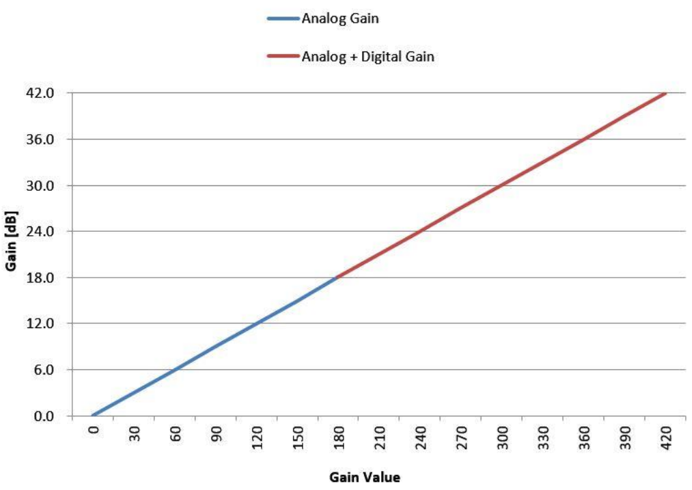

增益 (模拟/数字)	0～420 ※默认值：0 (0～42[dB] ※默认值：0[dB])
ROI 二次采样 (1/2)	ON/OFF ※默认值：OFF ROI：仅垂直（水平式仅在软件上可用）二次采样: 1/2
触发	ON/OFF ※默认值：OFF
镜像	ON/OFF ※默认值：OFF 垂直和水平
同步系统	内部同步
镜头安装	C Mount
外部 I/O 端口	HR10A-7R-6S(73) (HIROSE)
供电	DC12V 外部输入
功耗	低于大约.11W
环境条件	工作温度/湿度: 10~40°C / 10~80%（非冷凝）存储温度/湿度: 0~60°C /10~95%（非冷凝）
外形尺寸	71.6(W) x 61.5(H) x 78.0(D)mm ※镜头，三脚架支架和电缆不包括在内
重量	大约440g

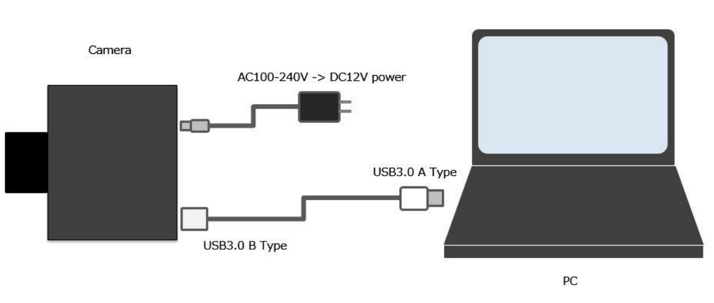

产品包括：

1，相机

2，USB3.0型电缆类型A-microB连接器电缆，约3米。

3，交流适配器（DC12V）

4，专门查看器软件/设备驱动程序CD

5，（可选）NIR镜头(C安装镜头)

传感器信息

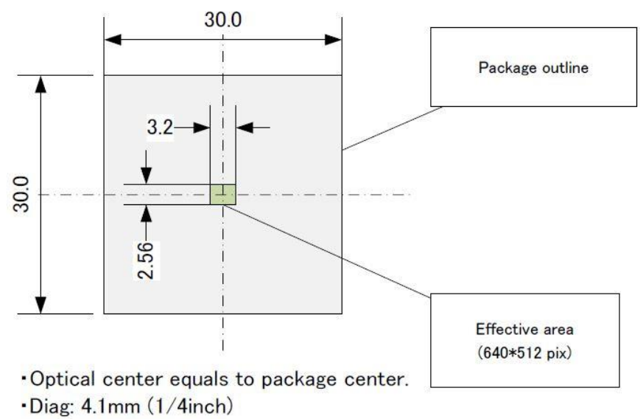

传感器位置和光接收表面

H = 5[um] * 640 = 3200 [um]

V = 5[um] * 512 = 2560 [um]

视野：镜头与传感器（仅供参考）

上图中的传感器尺寸（对角线）与镜头尺寸的比值如下

1/2 inch = φ8mm, 2/3 inch = φ11mm, 1 inch = 15.8mm

请注意，实际视场因镜头不同而不同。

产品推荐

	参数	指标
t1	有效触发输入脉冲	>10μsec
t2	从外部触发输入的上升沿到传递到传感器的触发信号的下降沿（由于光耦合器而造成的延迟）	<1μsec
t3	从触发信息的下降沿传递给传感器到开始曝光	Max 0.13μs
t4	曝光时间	曝光时间 = 快门速度的设定值*1H
t5	数据传输所需的时间（从传感器到FPGA）	(9+有效垂直像素)*1H
t6	触发器输入禁止周期	t2+t3+t4+t5
