| 位置分辨率 | 光谱范围 |
|---|---|
| ≥0.1um | 350-1100nm |

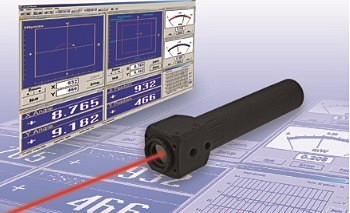

1、AlignMeter USB 型
AlignMeter USB是同时测量位置和角度位移,该系统对光束的位置和角度位移以及功率显示进行实时测量,分辨率也可以降到0.1um。系统测量连续波光束,并提供便携、快速、准确的光束准直的解决方案。它是USB2.0设备,系统可以在笔记本电脑上运行，Windows 7操作系统(32和64位)。通过USB端口控制多种设备是可能的。数据交流通过TCP / IP通信协议或RS232。ActiveX软件集成到客户的应用程序上。一个完整的系统基于传感器头附有3米长电缆、带USB2.0连接线的电子箱、软件在磁盘上,手提箱。
AlignMeter USB特点：
■ 通用性：可测量光束位置（直径高达9mm）、角度（高达180mRad）和功率（无滤波片10uW-5mW）
■ 精确度：低至0.1um分辨率@50Hz数字滤波器，位置测量：±15um和低至0.005um分辨率，角度测量：±0.125mRad
■ 便捷性：USB2.0接口，探测器和软件在Notebook/Desktop WinXP/Vista/7/8均可工作
■ 友好的软件操作，具有完整的联机帮助程序
AlignMeter USB 50mm焦距版本
PSD大小 | 9 x 9 mm | 4 x 4 mm |
可用光束尺寸范围 | 50 μm to 8 mm | 50 μm to 3 mm |
更新速率 | Max. 150 Hz ,在500 Hz数字滤波器时 (Max. 150 Hz at 500 Hz digital filter) | Max. 150 Hz at 500 Hz digital filter |
光谱范围 | 350 - 1100 nm | 350 - 1100 nm |
位置测量范围 | 8 mm dia. circle max. | 3 mm dia. circle max. |
功率范围 | 10μW-10 mW，带滤波器 | 10μW-10 mW，带滤波器 |
功率精度（*） | ±5% | ±5% |
角度测量范围 | 180 mRad | 90 mRad |
角度分辨率 | 0.02 mRad (50 Hz 滤波器) | 0.01 mRad (50 Hz Filter) |
AlignMeter USB 100mm焦距版本
PSD大小 | 9 x 9 mm | 4 x 4 mm |
可用光束尺寸范围 | 50 μm to 8 mm | 50 μm to 3 mm |
更新速率 | Max. 150 Hz at 500 Hz digital filter | Max. 150 Hz at 500 Hz digital filter |
光谱范围 | 350 - 1100 nm | 350 - 1100 nm |
位置测量范围 | 8 mm dia. circle max. | 3 mm dia. circle max. |
功率范围 | 10 μW - 10 mW with filters | 10 μW - 10 mW with filters |
功率精度（*） | ±5% | ±5% |
角度测量范围 | 80 mRad | 40 mRad |
角度分辨率 | 0.01 mRad (50 Hz Filter) | 0.006 mRad (50 Hz Filter) |
AlignMeter USB 200mm焦距版本
位置PSD大小 | 4 x 4 mm |
可用光束尺寸范围 | 50 μm to 3 mm |
更新速率 | Max. 150 Hz at 500 Hz digital filter |
光谱范围 | 350 - 1100 nm (calibrated at visible 400-700 nm) |
位置测量范围 | 3.5 mm dia. circle max. |
功率范围 | 10 μW - 10 mW with filters |
功率精度（*） | ±5% |
角度测量范围 | 17 mRad |
角度分辨率 | 0.005 mRad (50 Hz Filter) – 0.0003 degrees |
位置精度 | ±5 μm edge to edge, ±1 μm for small movements |
版本对比
型号 | 波长 | 透镜焦距 | 位置分辨率 | 位置精确度 | 角度测量范围 | 角度分辨率 | 角度精确度 | 重量 |
AlignMeter 50 | 350-1100nm | 50mm | ≥0.1um | ±15um | 180mRad | 0.02mRad | 0.5mRad | 140Gr |
AlignMeter 100 | 100mm | ≥0.1um | ±15um | 80mRad | 0.01mRad | 0.25mRad | 180Gr |
注:完整的系统，包括一个歧管箱、USB2.0电缆、测量头、CD/DVD驱动器上的软件和用户手册、手提箱。
可选配件
ALIGN-FLT-NG4:NG4过滤器在外壳中
ALIGN-FLT-NG9:NG9过滤器在外壳中
ALIGN-FLT-NG10:NG10过滤器在外壳中
ALIGN-HOOD:55mm长，用于环境光抑制

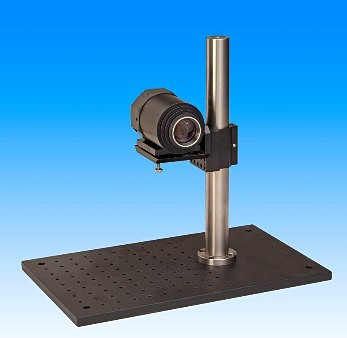

2、AlignMeter LA 型
AlignMeter LA是大光束光学准直系统,该系统执行同步测量光轴性(µm),角偏差(mRad)以及jue对的功率。系统测量连续波光束,并提供便携、快速、准确的光束准直的解决方案。可用的光束尺寸是22.5毫米,角测量范围±2°，分辨率±1秒。它是USB2.0设备,系统可以在笔记本电脑上运行，Windows 7操作系统(32和64位)。通过USB端口控制多种设备是可能的。数据交流通过TCP / IP通信协议或RS232。ActiveX软件集成到客户的应用程序上。一个完整的系统基于传感器头附有3米长电缆、带USB2.0连接线的电子箱、软件在磁盘上,手提箱
产品特点：
■ 既可测光束椭圆度、角度漂移，又可测功率
■ 只适用于连续光束测量
■ USB可控多台仪器
■ TCP/IP通信协议和远程控制
■ ActiveX软件集成在客户的应用程序中
参 数 | 数 值 |
光子探测器 | Si PSD |
可测光斑范围 | 22.5x22.5mm |
运行温度 | 0℃-35℃ |
波长 | 350-1100nm |
位置分辨率 | ≤±2um |
位置精确度 | ±50um |
角度测量范围 | ±2° |
角度分辨率 | ±1sec |
功率范围 | 100uW-5mW无衰减片) |
功率精确度 | ±5% |
接口 | USB2.0 |
3,AlignMeter Wireless（无线版本）测试实时激光位置和角位移
AlignMeter Wireless（无线版本）产品特点：
分析入射激光束进入其孔径的角度方向（θxθy）和位置方向
-多功能
-使用PSD探测器技术测量功率和角度入射方向
-精确：分辨率低至0.1µm和50 Hz数字滤波器，分辨率低至0.005 mRad。
-焦距：100 mm
-无线（蓝牙5.0）
AlignMeter Wireless（无线版本）产品参数：
PSD尺寸 | 9*9mm |
光束直径范围 | 50um-8mm |
更新频率 | 100Hz(Max)at300Hz digital filter |
光谱范围 | 350-1100nm（在可见光400-700nm处进行校准） |
位置测量范围 | 9*9mm |
位置分辨率 | ＞1um |
功率范围 | 100uW-10mW(With filters) |
能量精度 | ±5% |
角度测量范围 | 80mRad |
角度分辨率 | 0.001mRad(50Hz Filter) |
软件安装包 | 适用于 Windows 的完整软件包，包括用于定制应用程序的 DLL。 |
AlignMeter Wireless（无线版本）订购信息：
完整的系统，包括测量头、软件和CD/DVD驱动器上的用户手册、充电电缆和手提箱。在性能和软件方面与USB版本相似。
ALIGN-WL-100-9x9:焦距f=100mm的测量头
可以在不充电的情况下运行长达8小时
AlignMeter Wireless（无线版本）可选附件：

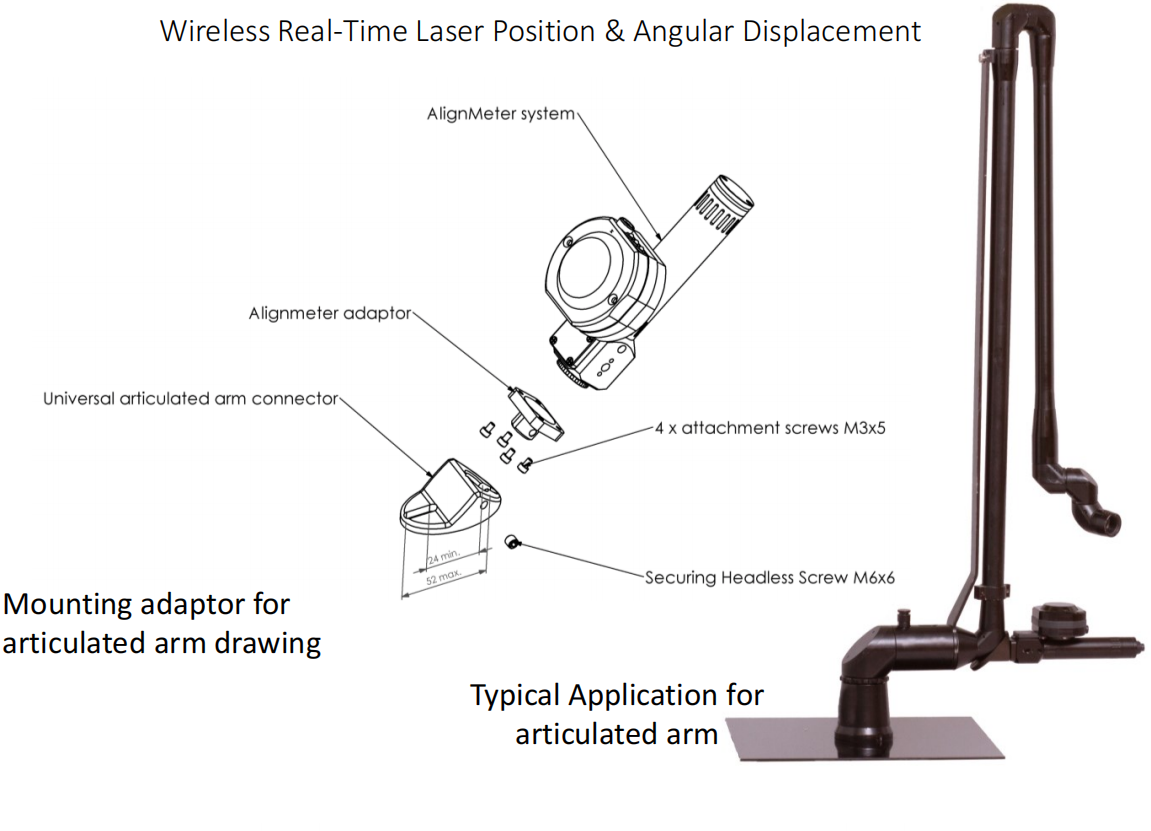

ADPT-WL： 用于铰接臂的安装适配器
ALIGN-FLT-NG4： 带外壳的 NG4 过滤器
ALIGN-FLT-NG9: 带外壳的 NG9 过滤器
ALIGN-FLT-NG10: 带外壳的 NG10 过滤器
ALIGN-HOOD: 55 mm长，用于抑制环境光

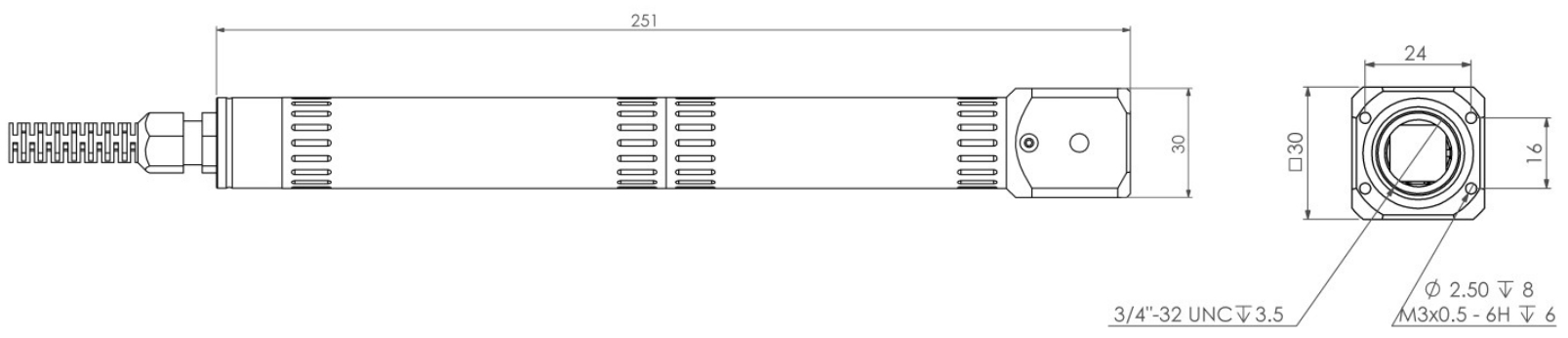

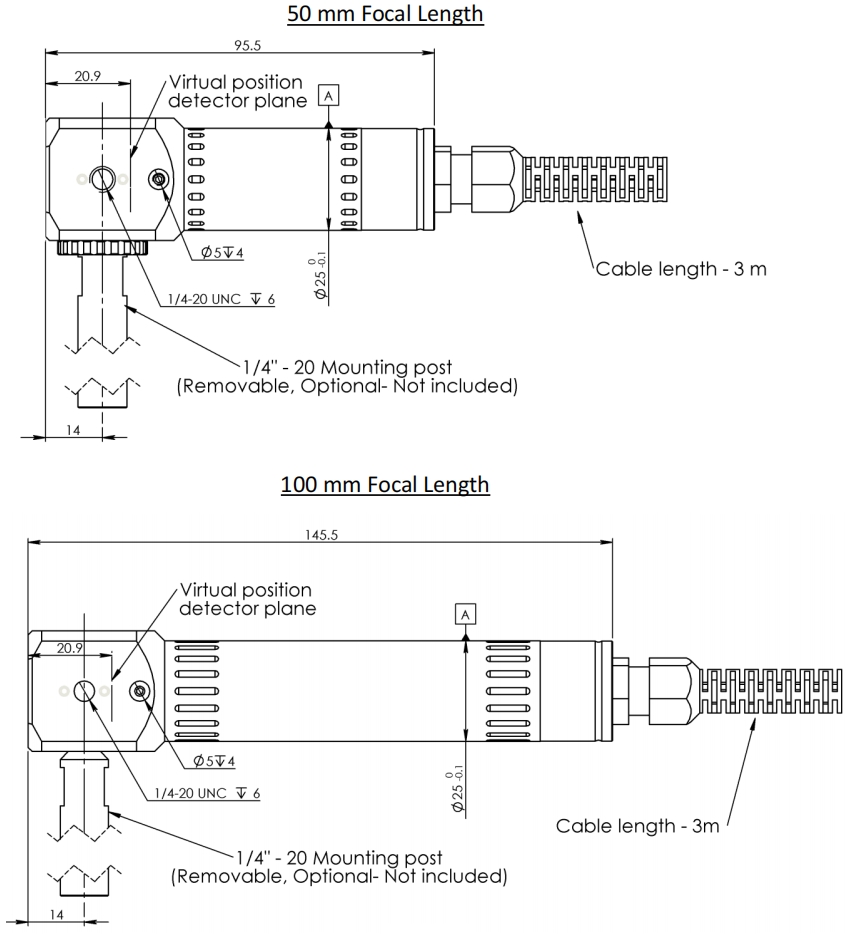

USB50 ,100, 200的尺寸

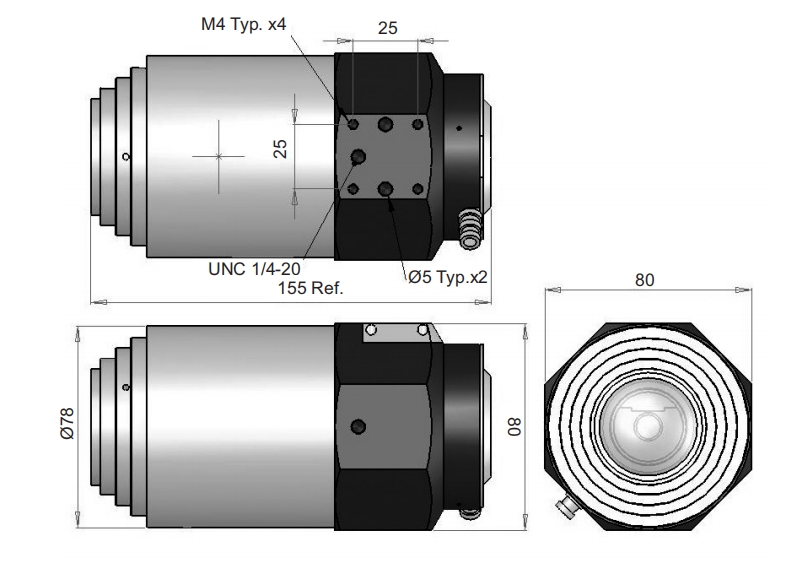

LA尺寸

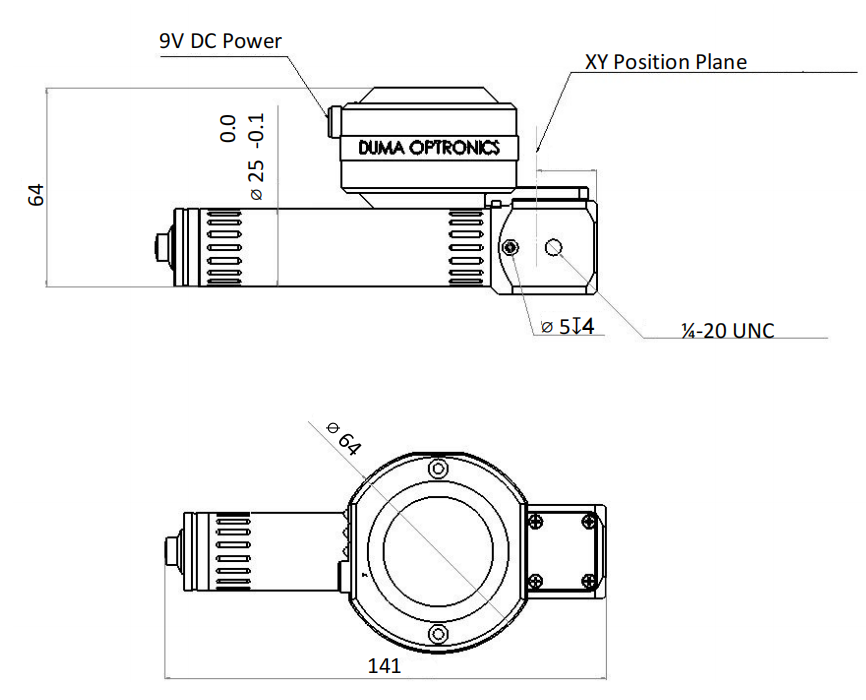

AlignMeter Wireless 无线版本尺寸 mm
