C波段光谱分析仪（OSA）pm量级光谱分辨率

ID OSA是一款适用于研发和生产测试应用的多功能光谱分析仪，在C波段具有皮米级光谱分辨率。它使其成为一种具有成本效益的光谱监测解决方案。具有不同灵敏度的两个输入端口将可用功率范围提高到90dB以上，从而能够准确分析低功率信号和高功率DWDM频带。该装置非常紧凑和坚固，因为它不包含移动部件，也不需要重新校准。它通过USB或以太网接口进行控制。集成的Web服务器允许在不安装软件的情况下通过任何基于浏览器的设备（如智能手机）控制仪器。

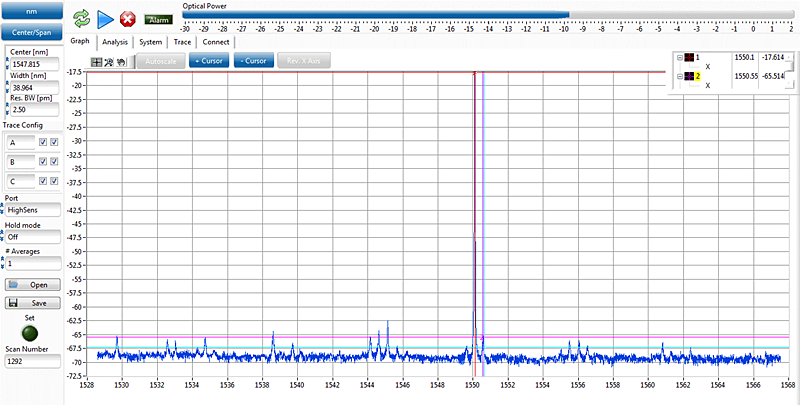

产品特点：312.5MHz/2.5pm扫描分辨率、动态范围超过50dB、 C波段操作、超紧凑型-1HE半尺寸19“机架堆叠、坚固耐用，无需校准、 USB和以太网接口、 SCPI风格的远程命令接口、提供直观的GUI、外部触发器接口、集成Web服务器、 2赫兹扫描速率、 L–波段支持支

应用领域：高分辨率光谱分析、 ✓DWDM传输测试、 OSNR特性、调制信号特性、收发器测试、网络监控

单价

请咨询客服获得优惠报价。

产品型号

ID-OSA-MPD-01

货期

请咨询客服获得货期。

库存

请咨询客服。

加入询价单

在线咨询

主要参数

详细参数

操作说明

订购信息

可选配置表

点击下载文档

核心参数

波长扫描范围
C - Band 频率:191.25-196.125THz ,L - Band 频率:186.25-191.05THz

尺寸图

产品推荐

频率扫描范围频率[THz] 及波长[nm]	C - Band 频率:191.25-196.125THz ,波长:1528.5 – 1567.5 nm L - Band 频率:186.25-191.05THz ,波长:1569.080 - 1609.731
Max. 光谱采样范围	312.5 MHz 2.5 pm
分辨率带宽 ,3dB -20dB	1.7 GHz / 13.6 pm 4 GHz / 32 pm
jue对频率精度	+/- 1 GHz 8 pm
测量更新率全范围，全分辨率，15.600点	2 Update / s
光输入功率范围：标准端口高灵敏端口(High Sensivity Port)	-30 – +23 dBm -60 – 3 dBm
相对功率精度	0.4 dB
jue对功率精度	+/- 0.7 dB
杂散动态范围(Spurious Dynamic Range)	> 45 dB
光回波损耗	> 35dB
光输入连接器	FC/APC
触发输入/输出	3.3V TTL (SMA female)
数据接口	USB, Ethernet
工作温度无冷凝储存温度	0 – 40 ℃ -20 – 60 ℃
设备尺寸（H x W x D） 19英寸半宽1HE堆叠尺寸	44 x 205 x 210 mm 1.7 x 8 x8.2 inch
重量	1.8 kg
集成电源	100-240 VAC, 80VA, 50/60Hz,40W
