| 波长范围 | 波长精度 | 动态范围 |
|---|---|---|
| 1900-5500 | ±0.5nm | 50dB |
型号 | AQ6377 |
带宽 | MWIR |
波长范围（nm） | 1900-5500 |
波长精度（nm） | ±0.5（全波长范围） |
波长分辨率设置（nm）Min. | 0.2 |
波长分辨率设置（nm）Max. | 5 |
Max. 采样点数 | 50001 |
测试功率范围（dBm）Max. | +13typ. |
测试功率范围（dBm）Min. | -40 (1900-2200nm,typ. ) |
-50 (2200-2900nm,typ.) | |
-60 (2900-4500nm,typ.) | |
功率精度（dB） | ±2.0typ. |
动态范围（dB） | 50 (±5.0nm，RES:0.2nm，typ.) |
净化功能 | 是 |
用于高阶衍射光的内置截止滤波器 | 是 |
用于波长校准的光源 | 是 |
AQ6377光谱仪可以用来测试不同的激光器，DFB-LD,SLD-LD,FP-LD，LED。它可以详细的给出激光器的测量数据，比如，中心波长，谱宽，边模抑制比，功率，偏振模色散等性能参数。此外，AQ6377可以用来进行放大器光谱功能对比测试，对比激光器以及放大之后的参数，波形区别，更好地展示放大器的性能参数。
为了展现AQ6377光谱仪的性能，我们对此进行了2330nm的可调谐激光器的激光器测试，我们把激光器的的输出端接入光谱仪的输入端，激光测试搭建图如图1所示；打开激光，再打开光谱仪测试到波长，DFB激光器测量如图2所示；QCL-FP激光器测量如图3所示；还有DFB 2004nm激光器和放大器对比测试如图4所示。
图1：中红外系统搭建图
图2：光谱仪上显示的DFB激光器 2330nm
图3： 光谱仪上显示的QCL-FP激光器4077nm

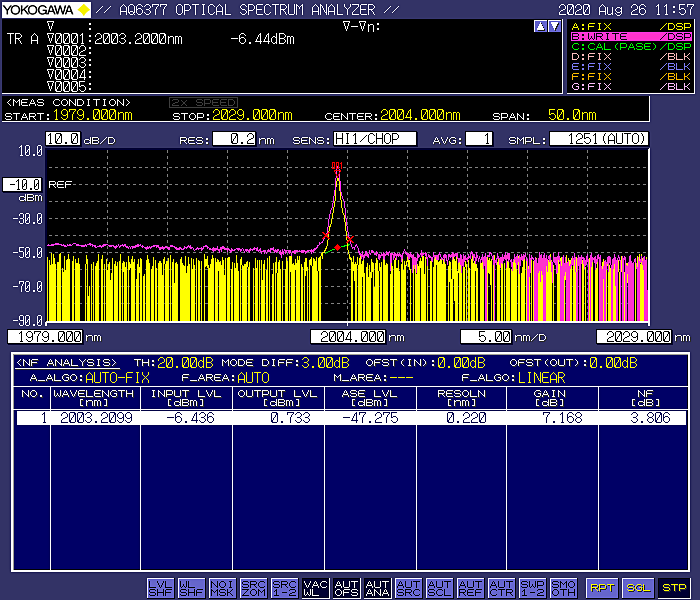

图4 2004nm激光器，放大器光谱对比测试图
AQ6377光谱仪还可以消除水分子的影响，由于AQ6377的高分辨率和灵敏度，所以，它可以检测到水分子，水分子的测量可能导致特定区域光谱信号产生影响，而它后面板上有个端口，可以持续提供纯净化气体，类似氮气，所以，AQ6377光谱仪可以减少水分子吸收的影响，使测量结果更加准确。
AQ6377内置切割过滤器的高阶衍射光，它是光栅衍射出光，所以，单色仪在一定情况下，会产生高阶的衍射光，这种光波长等于输入波长的整数倍，而过滤器会将入射光切割刀1500nm以下，大大的减少高阶衍射光的影响。在扫描的时候，即使把扫描的速度提升一倍，对最后的灵敏度值最多造成2dB的损耗。
并且，AQ6377光谱仪在激光的入射端口，光谱仪的内部选择用自由空间光的接入方法，仪器内部不接光纤，可以使用APC,PC的激光器的连接头，方便使用，保证了高的耦合效率，可重复性，对于单模，多模的测试也是没有高的损耗，可以正常使用。
