| 带宽 | 频率分辨率 | 动态范围 |
|---|---|---|
| 1850GHz | 1000MHz | at 100 GHz：70 dB Hz |
参数 | 最小值 | 典型值 | 最大值 | 单位 |
系统带宽 | 1700 | 1850 | 2100 | GHz |
光谱纯度 | 0.010 | 0.015 | 0.025 | GHz |
频率分辨率 | 100 | 1000 | 5000 | MHz |
动态范围@100 GHz | 65 | 70 | 75 | dB Hz |
动态范围@1000 GHz | 40 | 55 | 60 | dB Hz |
动态范围@2000 GHz | 30 | 40 | 45 | dB Hz |
THz波束直径@500 GHz | 6 | mm (FWHM) | ||
THz光程 | 10 | 25 | cm | |
调谐速度 | 10 | GHz/sec | ||
电子斩波频率 | 6000 | Hz |
PB7220-2000-T/R太赫兹系统

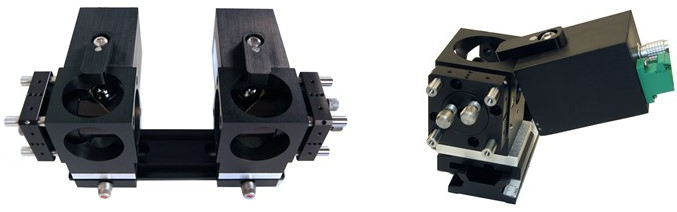

PB7220 2000-T/R太赫兹光学
图形用户界面
PB7220包括各类适用于Windows 7电脑的软件。除了能够扫描控制系统的频率，现在还可以从同一个界面进行平均、背景减法、归一化和平滑处理。校准文件下载到PB7220中，如果有新的计算机连接PB7220，校准文件将被自动下载到计算机。这为PB7220连接不同的计算机提供了便利。并且，可以在屏幕上看到两个通道，能够进行类似的处理。
双通道系统图形用户界面
参数 | 值 |
重量-控制机箱(ea) | 2.5 kg |
重量-光学工作台 | 2.5 kg |
工作温度 | -20°C to +55°C |
储存温度 | -20°C to +75°C |
湿度 | 10% 至 90% (无冷凝) |
输入电压 | 100 – 240 VAC |
输入频率 | 50 - 60 Hz |
交流输入负载@ 120 vac @ 25°C | 1.5 Amps |
交流输入负载@ 240 vac @ 25°C | 0.75 Amps |
直流输入负载@ 19 vdc @ 25°C （平均） | 250 mA |
电池运行时间(预估) | 12 hours |

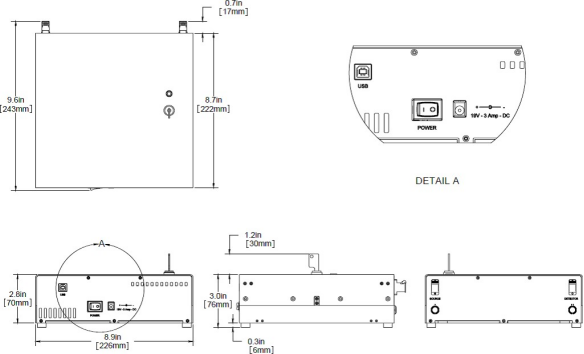

太赫兹控制单元尺寸

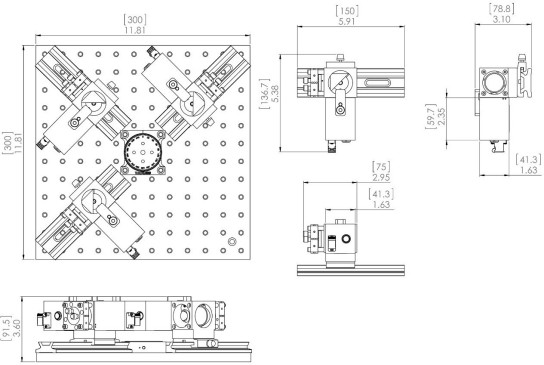

太赫兹光学尺寸

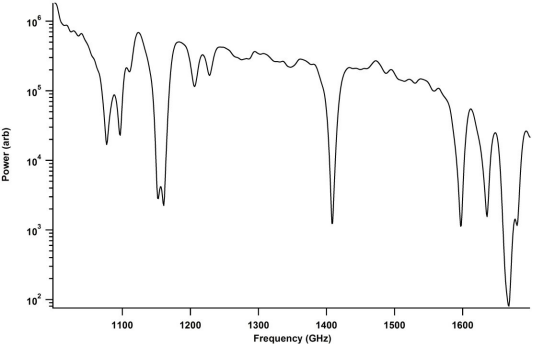

太赫兹性能

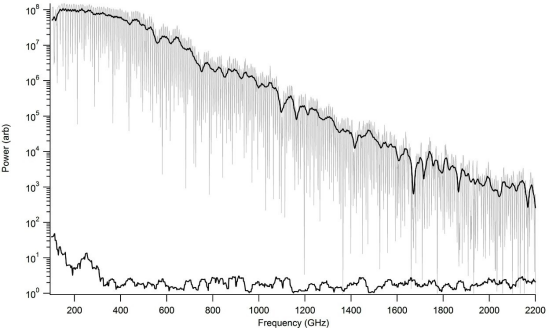

PB7220-2000 TR - THz光谱仪的典型传输性能，在1 ATM、1秒时间常数下扫描实验室空气。
