| 直径 | 厚度 | 密度 |
|---|---|---|
| 49.5mm | 5mm | 0.96 g/cm3 |
典型的HDPE特性：
密度 | 0.96 g/cm3 |
拉伸模量（ISO 527） | 1100 MPa |
肖氏D硬度（ISO 868） | 64 |
拉伸屈服点（ISO 527-1） | 43 MPa |
拉伸伸长率（ISo 527-1） | 9% |
线性热膨胀系数（lSo11359-1；2），10-5K1 | 18 |
工作温度范围（长期） | -50-+80 ℃ |
工作温度范围（短期） | +90 C |
聚乙烯原材料特性
特性 | 典型值 | 单位 | 测试方法 |
聚合物特性 | |||
熔体流动速率 在 190°C 和 2.16 kg 下 | 30 | g/10 min | ASTM D1238 |
23°C 时的密度 (1) | 954 | kg/m³ | ASTM D1505 |
机械性能 | |||
1% 正割模量 (2) | 750 | MPa | ASTM D638 |
屈服拉伸强度 | 23 | MPa | ASTM D638 |
断裂拉伸强度 | 12 | MPa | ASTM D638 |
断裂拉伸伸长率 | 200 | % | ASTM D638 |
抗弯强度 | 22 | MPa | ASTM D790 |
弯曲模量 | 800 | MPa | ISO 178/1A |
悬臂梁冲击强度 | 28 | J/m | ASTM D256 |
硬度（肖氏 D） | 60 | - | ASTM D2240 |
ESCR (100% Igepal), F50 (3) | <1 | hrs | ASTM D1693B |
ESCR (10% Igepal), F50 | <1 | hrs | ASTM D1693B |
热性能 | |||
维卡软化点 | 121 | °C | ASTM D1525 |
脆化温度 | <-75 | °C | ASTM D746 |
(1) 典型值：不应被解释为规格限。
(2) 基于注塑样品。
(3) 基于模压片材
加工聚乙烯条件
M300054 的典型加工条件为:
熔体温度：175-230℃
模具温度：15-60℃
注射压力：600 - 1000 Bar

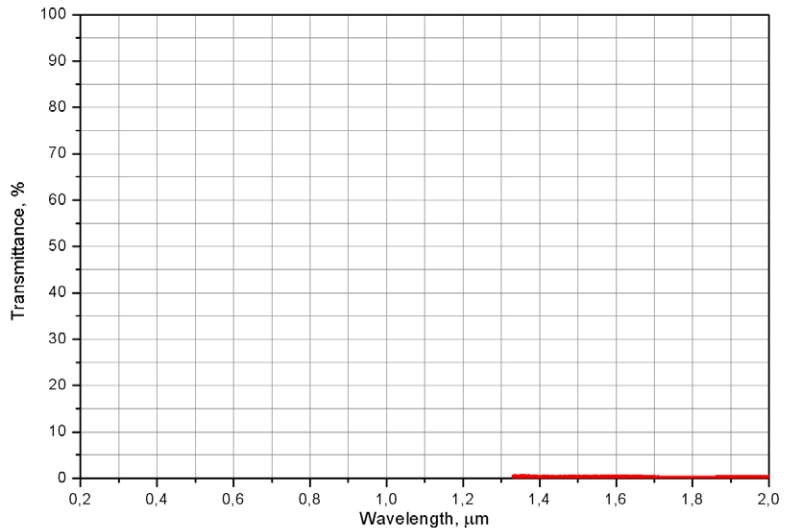

2mm厚HDPE样品的透射率。可见光和近红外范围。

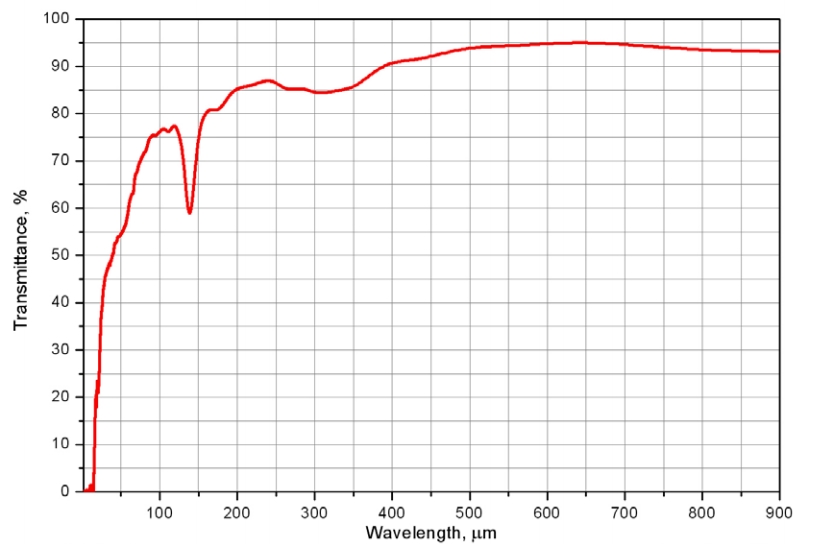

2mm厚HDPE样品的透射率。太赫兹范围。
2mm厚HDPE样品的透射率。NIR和MIR区域。
无
