OBR 4200 便携式背光反射计 1542±2nm (最大测量500m 用于外场施工)

Luna OBR 4200是业界一款具有反向散射灵敏度( backscatter-level sensitivity)的便携式超高分辨率反射计，旨在测试短网络。在一个小型、坚固、易于运输的平台中，OBR 4200能够“查看”500米外光纤组件或网络中的任何事件，无死区，分辨率为毫米。

产品特点：＜3毫米空间分辨率、 500米测试长度内无死区、 -120dB的灵敏度、 0.1dB的插损分辨率

应用领域：光纤或无源器件的故障定位及检验、光纤网络故障的现场诊断及排查、光纤组件、连接器和短程网络的品质检验、光纤组件的自动检验、器件或模块内温度及应力的监测

单价

请咨询客服获得优惠报价。

产品型号

OBR 4200

货期

请咨询客服获得货期。

库存

请咨询客服。

加入询价单

在线咨询

主要参数

详细参数

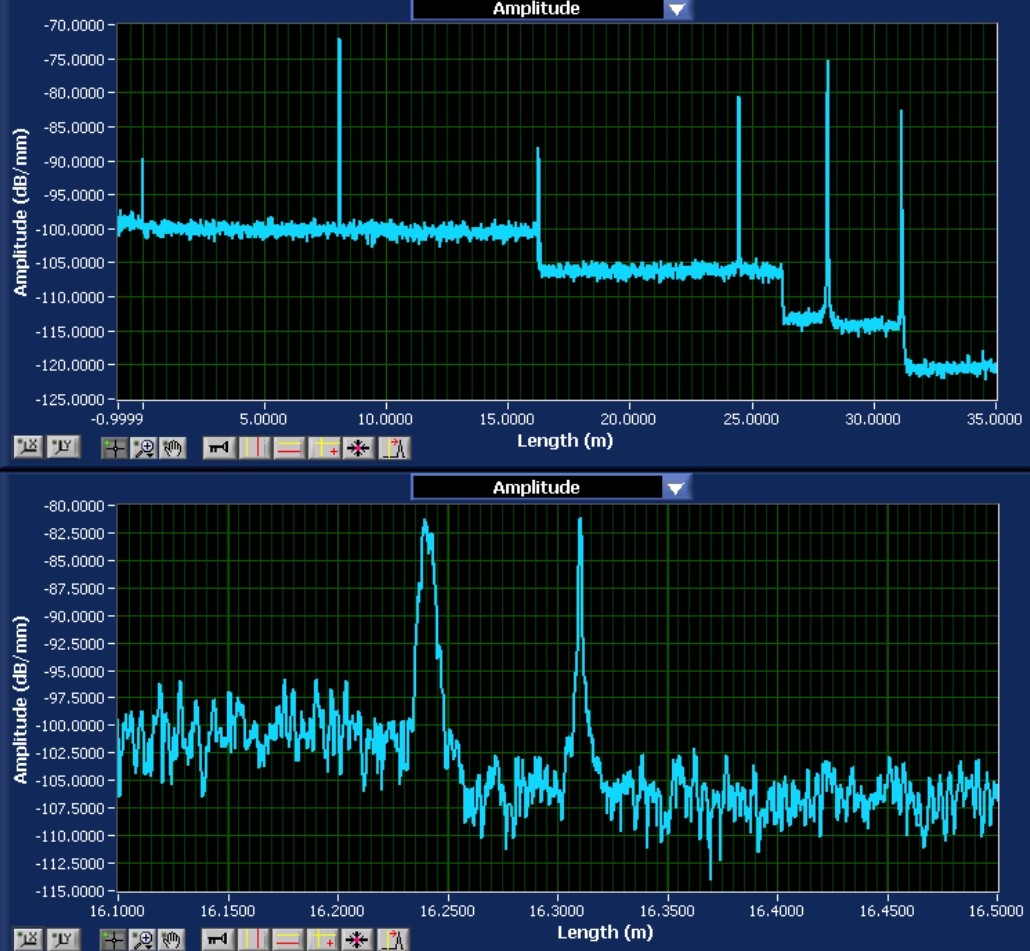

特性曲线

可选配置表

点击下载文档

核心参数

波长范围	空间分辨率	插损动态范围
1542±2nm	＜3 mm	16 dB

尺寸图

型号对比

参数	OBR 5T-50	OBR 4200	OBR 4600系列
波长范围	1546.69nm	1542±2nm	(OBR 4613) 1270-1340nm (OBR 4600) 1525-1610nm
灵敏度 dB	-125	-125	-130
空间分辨率 mm	0.02	1.5	0.01
插损动态范围 dB	10	16	18
回损动态范围 dB	65	50	70
相位测量功能	无	无	有
传感功能	无	无	有
Max. 测量长度 m	8.5(可延长到16)	500	2000
测试时长 s	0.084(8.5m)	3.8(10m)	6(30m)

OBR 4200参数表

参数	规格指标		单位
Max. 测量长度:	0~500		meters
空间分辨率:	低分辨率	高分辨率
事件分辨率(Event resolution)¹	＜50	＜3	Mm
采样分辨率²	5	0.3	mm
中心波长³:	1542±2		nm
回损:
动态范围⁴	50		dB
总范围	-10~-120		dB
灵敏度	-120		dB
分辨率⁵	± 0.2		dB
回损精度⁵	± 0.4		dB
插损:
动态范围⁶	16		dB
分辨率⁵	± 0.1		dB
插损精度⁵	± 0.2		dB
扫描速度:	低分辨率	高分辨率
每次扫描前有2.6秒间隔时间	0.01	0.12	s/m
光学输出:
接口类型	FC/APC
输出功率	10		W
输出条件	标准单模光纤，可通过模式调节器来获得多模输出
环境:
工作温度	0~40		℃
储存温度	-20~60		℃
电源⁷
电池续航时间	5		hr
电池充电时间	5		hr
规格重量
规格	8.5(L) x 10.7(W) x 3.85(H)		in
重量	9.8		lbs

所有参数适用于单模光纤。多模光纤的测量需要通过模式调节器来获得。
松下的加固型计算机Toughbook-19的规格可以通过以下链接获得：http://www.panasonic.com/business/toughbook/toughbook-products.asp#/19
1. 50米长的SMF-28e光纤中14.5dB的FWHM峰宽，峰宽随着距离和模态分散的增加而增加。
2. 轴向上两个采样点之间的距离。
3. 扫描了以此为中心的3纳米宽的波长范围。
4. 比最强反射大-30dB和背景噪声之间的范围。
5. 2米整合宽度下的测量。
6. 在散射达到背景噪声前的可允许的双程损耗和插损的测量将不再可能。
7. 便携计算机的电池续航能力及充电时间，请参看便携计算机的数据手册。
