| 工作波长 | 采样速率 |
|---|---|
| 350 - 450 nm | 15Hz |
产品描述
偏振分析仪SK010PA系列产品（有时称为偏振仪）是一种通用的偏振测量设备和测试系统，用于将激光束源耦合到保偏光纤中。它们是根据实践经验开发的，重点是高可用性。可在波长低至350纳米的情况下工作。

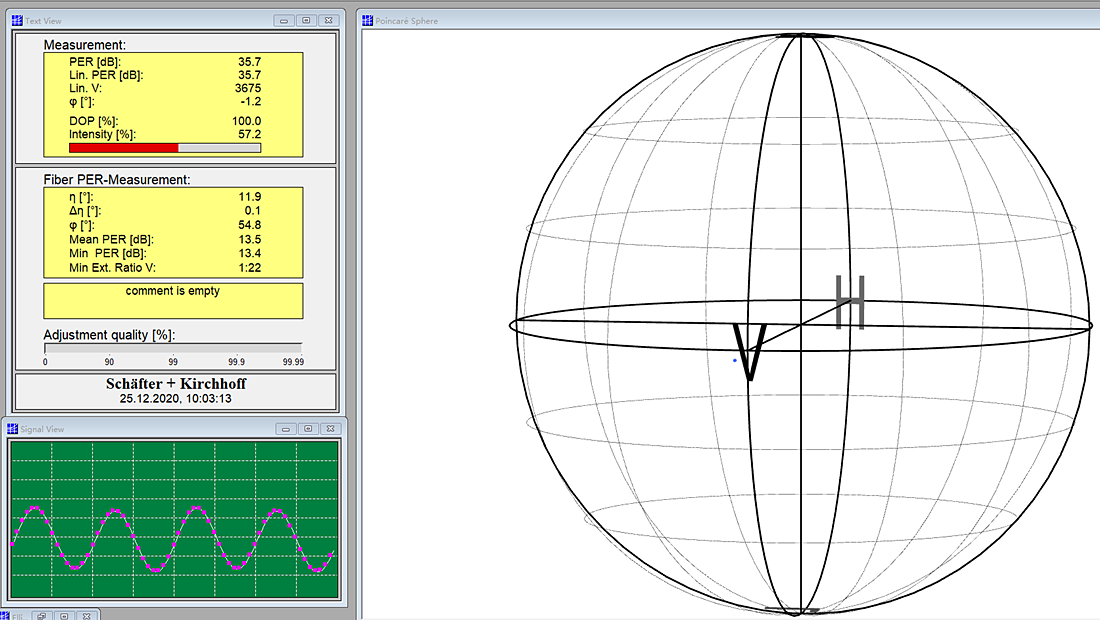

偏振分析仪是一个即插即用设备，直接连接到Windows设备的USB端口。该设备结构紧凑，可以很容易地集成到现有系统中。对齐和测量可以快速执行。Stokes参数的实时测量被执行并显示在交互式显示器中，该显示器显示了Poincaré 球面上的偏振状态。
测量方法
耦合到偏振分析仪的辐射在被光电探测器记录之前，通过旋转的四分之一波片和固定偏振器。软件SKPolarizationAnalyzer评估从光电二极管信号和四分之一波片的时间/位置信息的详细分析中检索的Stokes参数。然后在Poincaré 球面上描绘偏振状态，在那里，偏振状态的任何变化，包括旋转方向（描绘在北半球或南半球）都很容易看到。
用于耦合到PM光纤中的偏振对准
SK010PA偏振分析仪提供了优化光源入射偏振方向与光纤偏振轴对准的程序，以及测量所得偏振消光比（PER）的程序。
该程序从记录出射偏振态开始，同时改变温度或小心弯曲光纤，以引起出射偏振波动。然后，一个圆会自动拟合到Poincaré 球面上的数据点，并显示平均和Min. PER。
该圆的半径表示对准的质量，因为它显示了光纤偏振轴和入射辐射偏振轴之间的角度偏差。对于zui佳对准的理想光纤，数据圆收敛到一个点，即圆心。
在所示的示例中，Poincaré 球面上的圆具有较大的半径。在出射偏振态的连续测量过程中，光纤轴然后相对于激光源的偏振轴旋转。当出射偏振态尽可能接近Poincaré 球面上的圆心时，达到zui佳对准。
第二次测量揭示了光纤的优化偏振对准的参数。
自由光束测量
偏振分析仪还可用于为自由光束应用设置一个定义良好的偏振状态。对于这些类型的测量，激光束轴与偏振分析仪的正确对准是至关重要的。这可以使用微型台架或40mm笼系统并使用具有4个杆的连接或轨道系统来完成。
四分之一波片的调整
SK0101PA偏振分析仪可用于校准和量化延迟光学器件，例如具有集成四分之一波片的光纤准直器。对于这些准直器，通过旋转四分之一波片来调整结果偏振。到达极点时设置圆偏振光，右旋圆偏振位于北极，左旋偏振位于南极。
标准传输
SK010PA-UV
USB传输
FC APC PA-FC-4-0型宽键光纤连接器适配器
用于柱式安装PA-AP-M4的适配器
操作软件：SKPolarizationAnalyzer适用于WINDOWS7、WINDOWS10、WINDOWS Vista/XP（32/64位）
动态连接库
接口 | USB2.0 |
供电 | 通过USB |
标准接口 | FC/APC（其他可选） |
光斑直径 | Max. 4mm |
功率范围 | 0.01-50mW |
采样速率 | 15HZ |
SOP精度 | ± 0.4° |
PER精度 | 0.5dB |
DOP精度 | 5% |
预热时间 | 5min |
封装尺寸 | 40 x 70 x 82 mm (WxLxH) |
重量 | 390g |
工作温度 | 10 - 36℃ |
PC系统要求 | WINDOWS 10/7/VISTA/XP (32/64 Bit) |

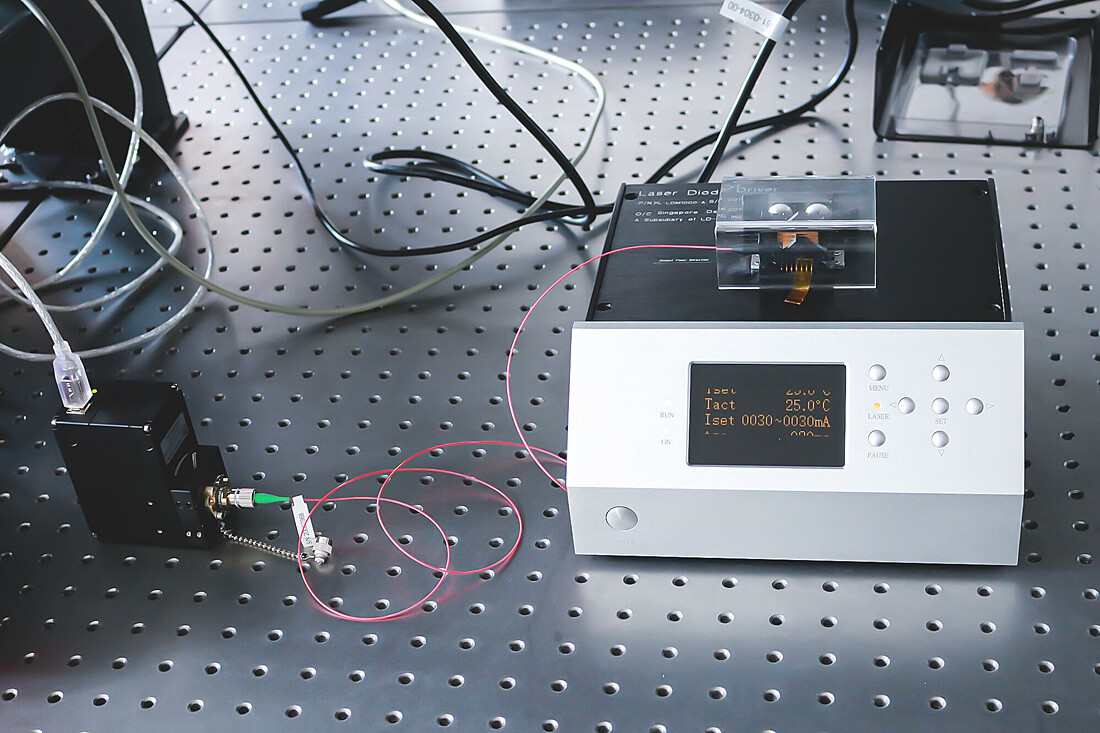

测试案例
型号 | 波长范围 |
SK010PA-UV+ | 350 - 450 nm |
SK010PA-UVIS | 400 - 700 nm |
SK010PA-VIS | 450 - 800 nm |
SK010PA-NIR | 700 - 1100 nm |
SK010PA-IR | 1100 - 1660 nm |
