| 分辨率 | 精度 |
|---|---|
| < 0.1μm / m | < 0.5 μm / m |
测量方法:
在倾度计算法中，镜座上或线性导轨架上的测量镜以等距的步长放置在测试对象上。通过高度差的求和(积分)，确定并显示直线度。该方法以尽可能低的测量不确定性获得高的精度。
在高度法中，反射器也可以通过合适的底座或线性导轨或移动轴(机床工作台、导线等)连接，放置在任何位置。测量并直接显示与理想直线(光轴)的偏差。调整过程可以实时执行。
软件
在坚固的IP65平板电脑上进行直观的一触式操作

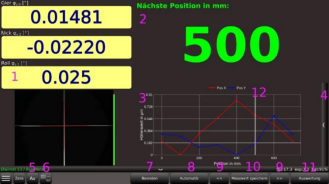

图:触摸屏显示器（过程控制）
1.附加转角测量装置的测量值
2.显示下一个测量位置
3.测量数据的图形或表格
4.打开表格和图形参数的侧面菜单
5.激活平均数
6.切换图形/表格视图
7.结束当前测量
8.启动时间控制的自动装置
9.选择前一个/下一个测量位置
10.保存当前测量位置的测量值
11.测量的评估和报告的创建
12.标记下一个测量位置
评估，ISO 1101

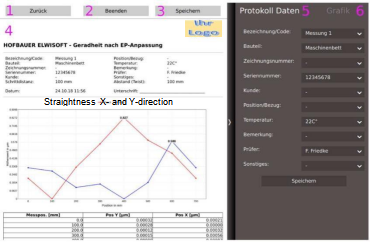

包含菜单指南和报告的图形评估。
图形评估、菜单指南和报告
1.返回上一个窗口
2.结束测量
3.把报告另存为.pdf格式
4.报告预览
5.调整日志数据
6.图形和评估的配置
技术规范(直线度标准*)
ELWIMAT GER 3000 | 直线度(倾度计算法) | 直线度/对准(高度计算法) | ||||||
AKF46/40 | AKF140/40 | AKF300/65 | 200-13 K | 46-4，8 K | 90-5 K | 200-13 K | 300-20 K | |
自由度编号 | 2 x Angle | 2 x Angle | 2 x Angle | 2 x Angle | 2 x Position；1 x Distance | |||
尺寸长度/m | 0 – 3 | 0 – 10 | 0 – 20 | 0,6 - 50 | 0,2 - 5** | 0,3 - 10** | 0,6 - 50** | 2 - 100** |
视场/mm*** | 1...15 | 1...15 | 1...15 | 1…50 | 10…200 | 10…300 | 10…800 | 20…1000 |
再现性R **** | 1.5 µm/m | 0.5 µm/m | 0.25 µm/m | 0.25 µm/m | 5 µm/m | 3 µm/m | 1.5 µm/m | 1 µm/m |
准确度、线性度 | < 0,1 % of value + 2R | < 0,5 % of value + 2R | ||||||
焦距/mm | 46 | 140 | 300 | 200 | 46 | 90 | 200 | 300 |
交流传感器重量/kg | 0,8 | 1,1 | 2,9 | 1,5 | 0,7 | 0,9 | 1,5 | 1,6 |
交流传感器尺寸 | Ø 40 f8；107 x 62 x 110mm3 | Ø 65 f8 | Ø 40 f8 | Ø 40 f8；107 x 62 x 110mm3 | ||||
接口/原型 | USB 3.0、LAN、HDMI、RS232 / JSON | USB 3.0、LAN、HDMI、RS232/ JSON | ||||||
推荐反射器 | Magnetic mirror D50、Mirror D65 | D80 | Reflectors P-/ R-/ D-3000 | |||||
订购编号 | 801 331 | 801 333 | 801 337 | 802 335 | 802 331 | 802 332 | 802 334 | 802 335 |
交付范围 | 交流传感器，11英寸触摸模块，软件ELWI-GER，电源，传感器电缆，遥控器 | |||||||
选项:软件应用程序，USB零模型电缆脚踏开关，各种反射器，安装配件 | ||||||||
*根据应用/要求配备相应的传感器/反射器
***根据工作距离(测量长度)和反射器类型而定
**取决于单反射镜或双反射
* * * *取决于其他环境条件
