| 测量范围 | 测量精度 |
|---|---|
| -50 - +30dBm | 0.1dB |
项目 | 单位 | 指标 | |
A 型 | B 型 | ||
探测器类型 | InGaAs | ||
探测器直径 | mm | 1/2（可选） | |
工作波长 | nm | 850/1270/1290/1310/1330/1350/1370/1390/1410/1430/1450/1470/1490/1510/1530/1550/1570/1590/1610/1625/1650 | |
测量范围 | dBm | -70 ~ +10 (即0.1nW~10mW) | -50 ~ +30 (即10nW~1W) |
显示单位 | mW/dBm/dB | ||
测量精度 | dB | 0.1 | |
线性度 | dB | 0.1 | |
分辨率 | dB | 0.01 | |
光纤接口 | FC/SC/ST | ||
通信接口 | LAN/RS232 | ||
供电方式 | V | AC 160~280 | |
工作温度 | ℃ | -10~+50 | |
存储温度 | ℃ | -20~+70 | |
存储湿度 | £90%RH | ||
尺寸 | mm | 205´205´100 (长´宽´高) | |
重量 | kg | £1 | |

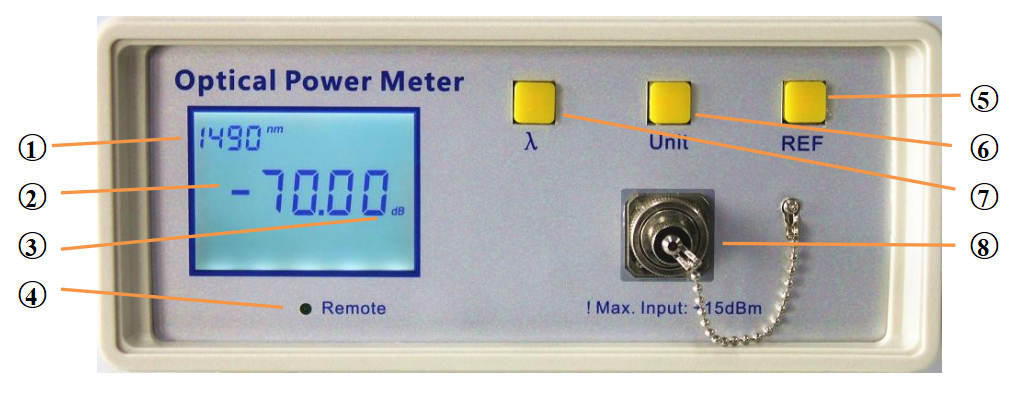

前面板定义
编号 | 内容 | 描述 |
1 | 1490 nm | 显示工作波长。 |
2 | -70.00 | 显示测量数值。 |
3 | dBm | 显示单位。 |
4 | Remote LED | 程控模式 LED 指示灯。 |
5 | 按键 REF | 短按查看参考值，并进入相对测量模式。 长按2s 以上设置参考值，并进入相对测量模式。 |
6 | 按键 Unit | 切换显示单位。 |
7 | 按键λ | 切换工作波长。 |
8 | 输入光端口 | 输入光端口。 |

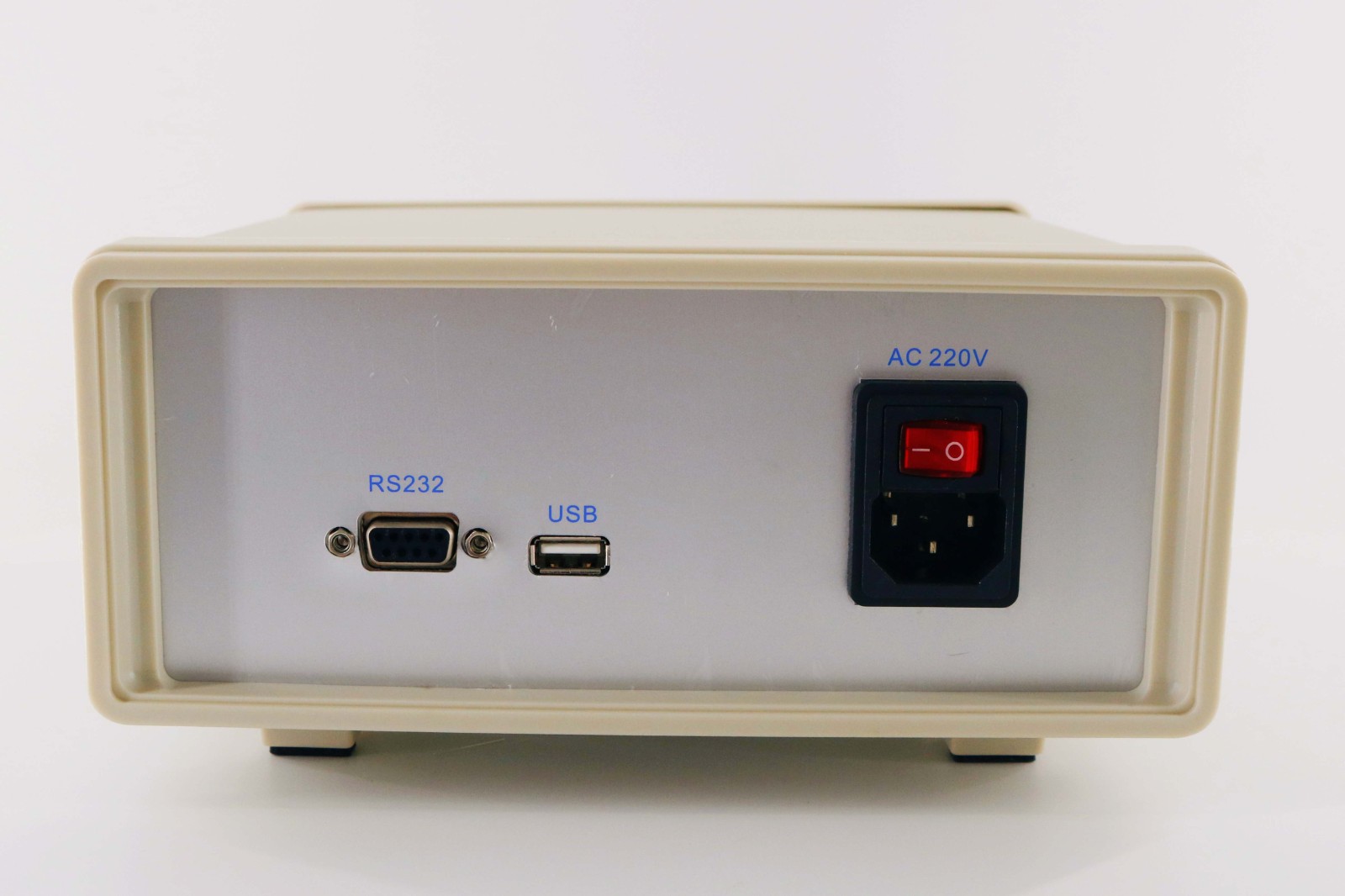

后面板定义
编号 | 内容 | 描述 |
1 | RS232 | RS232 通信端口。 |
2 | LAN | LAN 通信端口。 |
3 | 电源开关 | 系统电源开关。 |
4 | 电源插孔 | AC220V 电源输入。 |
包装和标配
编号 | 内容 | 数量 |
1 | 主机 | 1 |
2 | 电源线 | 1 |
3 | LAN 数据线 | 1 |
4 | 电子档用户手册 | 1 |
LAN/RS232 通信接口
用户可通过 LAN 或 RS232 接口对本仪器进行编程控制。当 LAN 接口连接 PC 时， RS232 接口将被自动屏蔽。在 PC 端安装 LAN 驱动程序后，LAN 端口将被转换为 PC 上的一个串口。因此 LAN 端口和 RS232 端口具有相同的接口指令集。串口需按照如下参数设置：波特率 115200，起始位 1 位，数据位 8 位，停止位 1 位，无奇偶检验。
本设备的通信机制为一问一答，即上位机每发送一条命令，都会收到设备的一次应答。上位机的命令和设备的应答分别封装在一个数据帧中，帧长固定为 16 字节,且都以 0xaa 开头，其余字节分别代表命令或应答的类型和参数。不以 0xaa 作为前导码的命令帧，设备将不作任何响应。上位机发送完一条命令后，在收到设备的应答之前，不应继续发送新的命令，否则有可能破坏前一条命令的数据完整性。
1、读取当前光功率测量值。
命令帧：
aa | 01 | 01 | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx |
应答帧：
aa | 01 | 01 | xx | * | U | xx | RB7 | RB8/9 | xx | xx | xx | xx | xx | xx |
（*上述表格中所有两位数均为 16 进制格式，xx 代表任意 16 进制数。以下同）
如上表所示，上位机发送以“aa，01，01”开头的命令帧后，读取当前的光功率测量值。光功率值以 dBm 为单位，第八字节 RB7 表示光功率值的符号，正数为 0，负数为 1。
第九字节 RB8 高 4 位代表光功率值 10dBm 数字，低 4 位代表 1dBm 数字。第十字节 RB9 高 4 位代表 0.1dBm 数字，低 4 位代表 0.01dBm 数字。应答帧第五字节λ表示当前的工作波长，可能值为 0~20，
依次代表 850/1270/1290/1310/1330/1350/1370
/1390/1410/1430/1450/1470/1490/1510/1530/1550/1570/1590/1610/1625/1650 。
应答帧第六字 U 代表当前的显示单位，可能值为 0~2，依次代表 mW/dBm/dB。（注意，不管 U 为何值，读出的光功率数值总是以 dBm 为单位）。
2、设置工作波长。
命令帧：
aa | 02 | 01 | 01 | * | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx |
应答帧：
aa | 02 | 01 | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx |
本命令设置光功率计工作波长，命令帧中λ代表需要设置的工作波长值，可能数值为 0~20，依次代表 850/1270/1290/1310/1330/1350/1370/1390/1410/1430/1450/
1470/1490/1510/1530/1550/1570/1590/1610/1625/1650nm。应答帧仅仅是复制命令帧的参数，不携带其他有意义的信息。
3、指出显示单位。
命令帧：
aa | 02 | 05 | U | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx |
应答帧：
aa | 02 | 05 | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx |
本命令指出光功率计的显示单位。命令帧中 U 代表需要设置的显示单位，可能数值为 0~2，分别代表 mW/dBm/dB。应答帧仅仅是复制命令帧的参数，不携带其他有意义的信息。
4、设置参考值。
命令帧：
aa | 02 | 13 | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx |
应答帧：
aa | 02 | 13 | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx |
本命令把当前测量值设置为参考值。应答帧不携带其他有意义的信息。
5、打开/关闭串口命令响应过程中的蜂鸣器。
命令帧：
aa | 05 | B | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx |
应答帧：
aa | 05 | B | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx |
本命令关闭或打开串口命令响应过程中的蜂鸣器。开机默认状态下，每响应一条串口命令，蜂鸣器都会鸣叫一次。可通过本命令进行重新设定。B=0 时关闭蜂鸣器， B=1 时打开蜂鸣器。注意本命令不影响按键响应过程中的蜂鸣器发声。
6、进入/退出程控状态。
命令帧：
aa | 10 | R | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx |
应答帧：
aa | 10 | R | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx |
R=1 时进入程控状态，Remote LED 灯亮起。在程控状态下仪表按键被锁定，防止在程控状态下因为误触碰按键而改变工作状态。R=0 时退出程控状态，Remote LED 灯熄灭。开机默认是非程控状态。
7、读取设备型号字。
命令帧：
aa | 30 | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx |
应答帧：
aa | 30 | xx | xx | ‘W’ | ‘G’ | ‘3’ | ‘0’ | ‘1’ | ‘5’ | ‘V’ | ‘2’ | xx | xx | xx | xx |
本命令读取设备型号字。本命令可用于软件调试过程中测试串口通信正常与否。
8、读取设备序列号。
命令帧：
aa | 31 | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx | xx |
应答帧：
aa | 31 | xx | xx | 2 | 0 | 2 | 1 | 0 | 2 | 2 | 0 | 0 | 0 | 0 | 0 |
本命令读取设备序列号。本命令也可用于软件调试过程中测试串口通信正常与否。
