| 直径 | 尺寸公差 |
|---|---|
| 38.1(1.5)mm (inches) | 1+ /-0.25mm |
1，晶体材料
1.1 HRFZ Si窗片

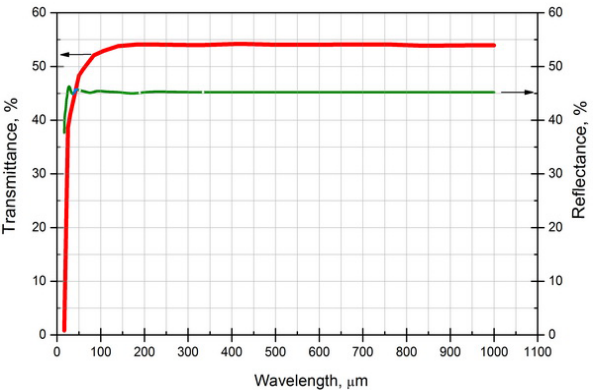

图1。高电阻率硅的透射率和反射率。太赫兹范围。
图2。通过空气和高电阻率硅的太赫兹信号（*）。

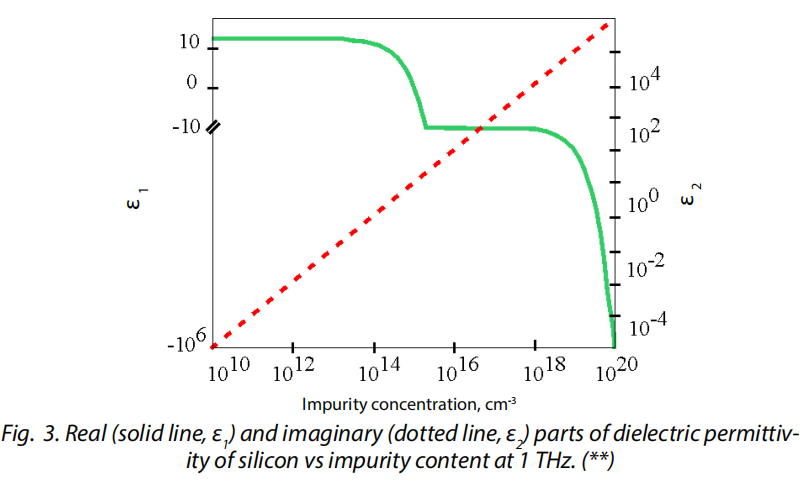

图3。在1THz下，硅的介电常数与杂质含量的实部（实线，ε1）和虚部（虚线，ε2）。（**）
材料 | HRFZ-Si |
类型 | 平面-平面 |
可用尺寸, mm | to 150 |
直径或横切公差, mm | +0.0 / -0.1 |
厚度公差, mm | +/-0.1 |
通光孔径, % | >=90 |
平行度, arc. min | 3 |
表面质量 (双面抛光), scr/вig | 60/40 |
表面精度, mm | +/-0.01偏离理想平面 |
涂层 | 应要求提供AR涂层 |
以下窗片可从库存中获得
No. | 直径, mm (inches) | 厚度, mm |
1 | 25.4 (1.0) | 1.0 |
2 | 38.1 (1.5) | 1.0 |
3 | 50.8 (2.0) | 1.0 |
4 | 76.2 (3.0) | 1.0 |
5 | 101.6 (4.0) | 1.0 |
可根据要求定制尺寸
1.2 THz级石英晶体和THz级蓝宝石窗片

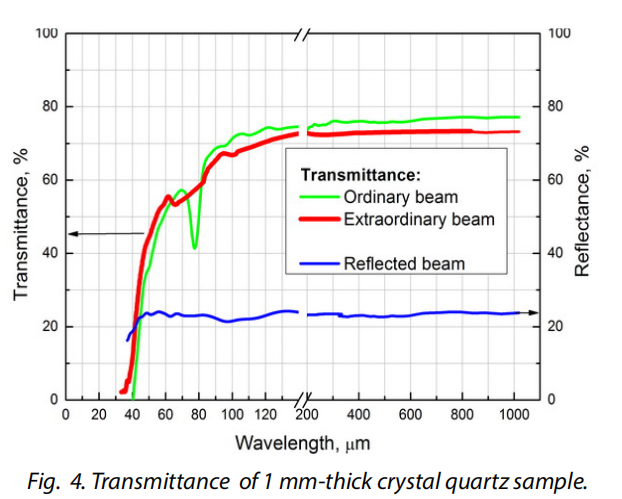

图4。1mm厚晶体石英样品的透射率。
图5。不同厚度的石英晶体窗口KI和KU-1的透射率

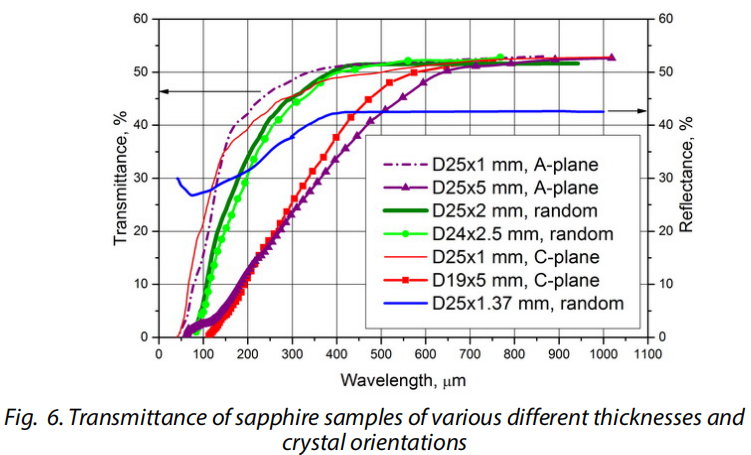

图6。不同厚度和晶体取向的蓝宝石样品的透射率
材料 | THz级石英晶体 (z-cut) and THz 级蓝宝石窗片 |
类型 | 平面-平面 |
尺寸公差, mm | +/-0.1 |
通光孔径, % | >=90 |
平行度, arc. min | 5 |
表面质量 (双面抛光), scr/dig | 80/50 |
表面精度, mm | +/-0.01 偏离理想平面 |
涂层 （对于石英晶体) | 应要求提供AR涂层 |
太赫兹级石英晶体窗片尺寸如下：
No. | 直径, mm (inches) | 厚度, mm |
1 | 25.4 (1.0) | 1.0, 2.0, and 3.0 |
2 | 38.1 (1.5) | 1.0, 2.0, and 3.0 |
3 | 50.8 (2.0) | 1.0, 2.0, and 3.0 |
其他尺寸和定制设计可根据要求制造。以下尺寸的太赫兹级石英晶体可用：
对于沿Z轴生长的晶体Z-axis: X >=100 mm, Y>=150 mm and Z up to 35 mm
对于沿X轴生长的晶体 X-axis: X up to 30 mm, Y>=100 mm and Z>=125 mm.
可根据要求提供太赫兹级蓝宝石窗片。不同尺寸的成品可现货供应或在一周内供应。
2. 聚合物
2.1 TPX windows

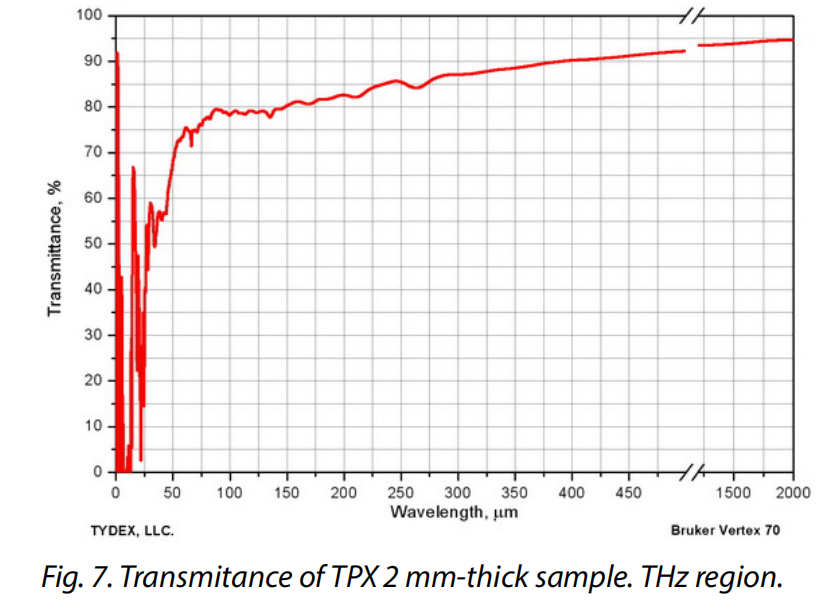

图7。TPX 2 mm厚样品的透光率。太赫兹区域。

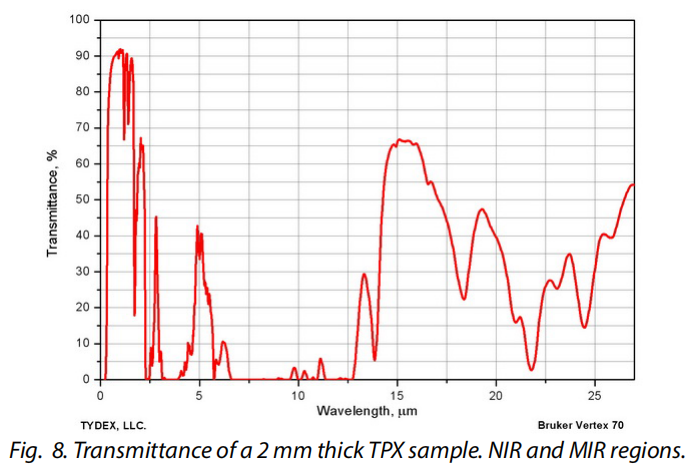

图8。2mm厚TPX样品的透射率。NIR和MIR区域。

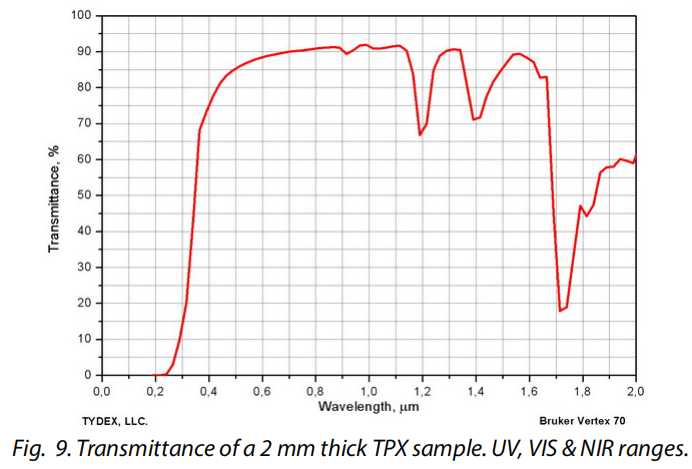

图9。2mm厚TPX样品的透射率。紫外线、可见光和近红外范围。

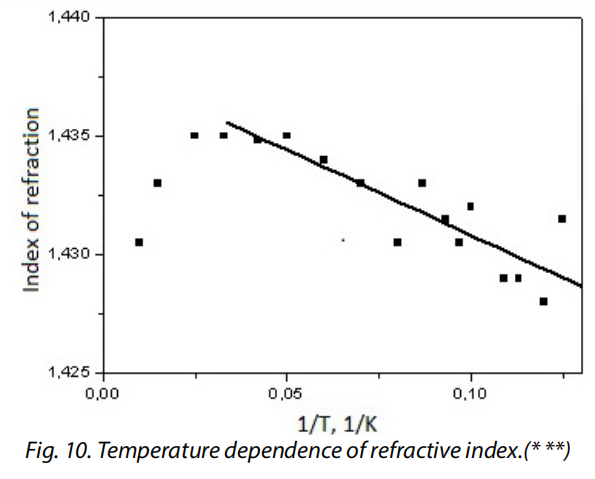

图10。折射率的温度依赖性。（***）

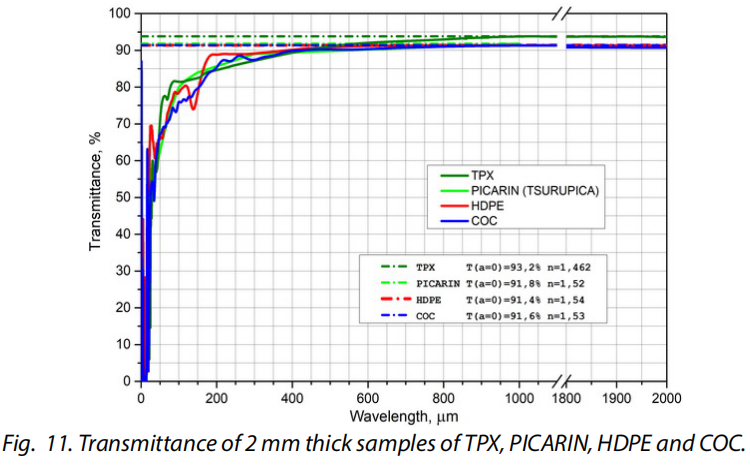

图11。2 mm厚的TPX、PICARIN、HDPE和COC样品的透射率。
材料 | TPX |
类型 | 平面-平面，楔形（楔形为6mrad） |
可用直径, mm | to 300 |
尺寸公差,1mm | + /-0.25 |
通光孔径, % | >=90 |
表面质量, scr/dig | 80/50 (双面抛光) |
表面粗糙度 | Rz 0.025 (TPX) |
表面精度, mm | ±0.01 偏离理想平面 |
以下TPX窗片有现货供应：
No. | 直径, mm (inches) | 厚度, mm |
1 | 25.4 (1.0) | 2.0 |
2 | 38.1 (1.5) | 3.0 |
3 | 50.8 (2.0) | 3.5 |
定制尺寸（Max. 厚度30 mm）可根据要求定制
2.2 ZEONEX 窗片

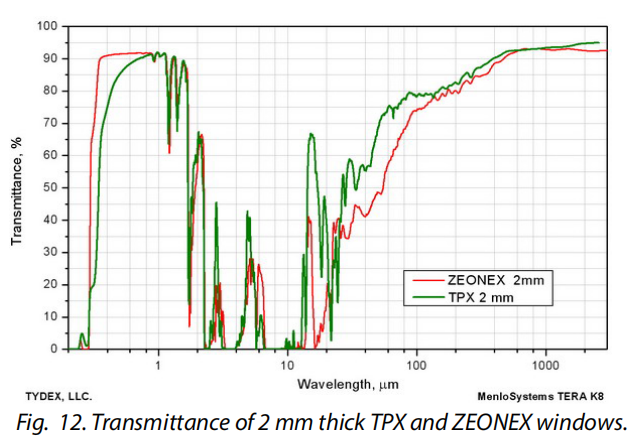

图12。2mm厚TPX和ZEONEX窗户的透光率
材料 | ZEONEX |
类型 | 平面-平面，楔形 |
可用直径, mm | to 120 |
尺寸公差,1mm | + /-0.25 |
通光孔径, % | >=90 |
表面质量, scr/dig | 80/50 (双面抛光) |
表面粗糙度 | Rz 0.05 |
表面精度, mm | ±0.01 偏离理想平面 |
ZEONEX窗户可根据要求制造。库存材料的Max. 厚度为33 mm。
