| 可选激光器 | 旋转分辨率 |
|---|---|
| < 1µm / m | < 0.3 arcsec / m |
反射镜
用简单的方法将反射器连接到机器的横动杆或套筒轴上。利用所有自由度的绝对显示，反射器和测量系统可以在几分钟内精确对准。
评估ISO 230
测量可以在任何位置进行，也可以根据ISO 230视频显示器进行。与理想直线(光轴等)的偏差会直接地测量和显示出来。
软件
可以在坚固的IP65平板电脑上进行直观的触屏操作

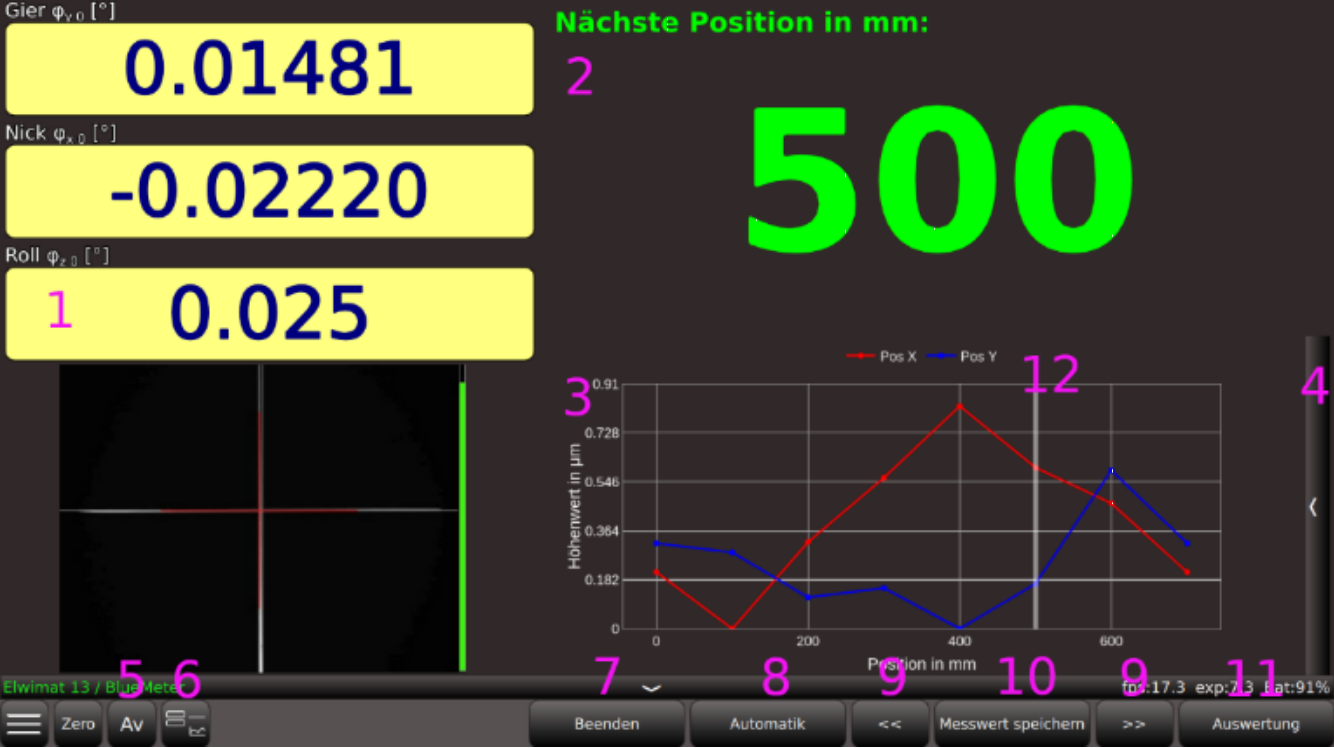

图片:带过程控制的触摸显示器
1.附加滚转角测量装置的测量值。
2.显示下一个测量位置。
3.图形或表格形式的测量数据。
带有简单菜单导航，以及报告的图形评估
图:图形评估、菜单导航和报告
技术数据
ELWIMAT 6000 with 6 DoF | 型号 | ||||||
被测变量 | 46-4,8 | 46-4,8-L-W* | 140-8 | 140-8-L-W* | 300-15 | 300-15-L-W* | |
线性位置 | 分辨率/ µm | 1 | 0,001 | 5 | 0,001 | 10 | 0,001 |
再现性** R / µm | 20 µm/m | 0,5 µm/m | 20 µm/m | 0,5 µm/m | 20 µm/m | 0,5 µm/m | |
精度, 线性度**/ µm | 50 µm/m | 1 µm/m | 50 µm/m | 1 µm/m | 50 µm/m | 1 µm/m | |
测试长度M/ m | 0,2 - 4 m | 0,4 - 30 m | 1 - 80 m | ||||
旋转 倾斜角
| 分辨率/ wsec | 0,1 | 0,05 | 0,025 | |||
再现性** R/ wsec | 0,3 | 0,1 | 0,05 | ||||
精度, 线性度 **/ wsec | 0,01A + 1" | 0,005A + 1" | 0,003A + 1" | ||||
测量范围*** w/ ° | ± 3,25 | ± 1,1 | ± 0,5 | ||||
平行于直线轴的平移直线度 | 分辨率/ µm | 0,1 | 0,05 | 0,03 | |||
再现性** R/ µm | 0,4 µm + 5 µm/m x M | 0,4 µm + 1 µm/m x M | 0,2 µm + 0,5 µm/m x M | ||||
精度, 线性度**/ µm | < 1 % 测量值 + 2R | ||||||
测量范围***/ mm | ± 10…300 | ± 15…500 | ± 20…1000 | ||||
旋转 倾斜角 | 分辨率/ wsec | 0,1“ | 0,2“ | 0,1“ | 0,2“ | 0,1“ | 0,2“ |
再现性 R**/ wsec | < 5“/ m**** | 0,2“ | < 5“/ m**** | 0,2“ | < 5“/ m**** | 0,2“ | |
精度, 线性度/ wsec | < 0,01 A + 2R | ||||||
测量范围/ ° | n x 360° | 10 mrad | ± 10° | 10 mrad | ± 5° *** | 10 mrad | |
交流传感器重量/ kg | 0,7 kg | 2 kg | 0,8 kg | 2,1 KG | 1 kg | 3 kg | |
交流传感器尺寸 | Ø 40 f8; 107 x 62 x 110 mm³ | ||||||
接口 | USB 3.0 / RS 232 / JSON | ||||||
推荐反射器 | 反射器R1, R2, R3 和特殊反射器 | ||||||
交付范围 | 11“-触控模组，电源件，传感器电缆， USB零调制解调器电缆， 反射器，遥控器 | ||||||
订购编号: | 802 341 | 802 341 L-W | 802 343 | 802 343 L-W | 802 345 | 802 345 L-W | |
*带有可选的激光干涉仪和电子水平仪
*** X-方向，Y-方向 = 0，75 * X；取决于工作距离M (s. Position)
M =测量长度；工作距离；A =测量值
再现性R：实验室条件下统计测量评估的简单标准差
**取决于环境影响、环境条件及其补偿
****带特殊反射镜
