| 有效光程 | 工作波长 | 光纤接头 |
|---|---|---|
| 20米 | 700-800nm | FC |
参数 | 技术规格 |
有效光程 | 20米 |
气体容积 | 571ml |
波长范围 | 700-800nm |
镜片镀层 | AR 介质膜（>99.8%) |
光学接口 | FC/APC |
气体接口 | Φ6快速插头 |
插入损耗 | ≤3dB@760nm 22℃ |
输入最大光功率 | 500mW@760nm |
工作温度 | -10℃-﹢85℃ |
外形尺寸 | 339mm*89mm*104mm |
产品总重 | 2700g |
存储温度 | -40℃-﹢85℃ |
耐压 | 0.7MPa |
内置光电探测器参数
参数 | 符号 | 条件 | 指标 | 单位 |
截止频率 | Fc | VR=10V | 25 | MHz |
反向电压 | Vr | - | ≤20 | V |
响应度 | S | 750nm 22℃ | 0.5 | A/W |
暗电流 | ID | Tc=22℃，VR=10V | ≤2 | nA |
结电容 | Ct | VR=10V,f=1MHz | 3 | pF |
使用方法：

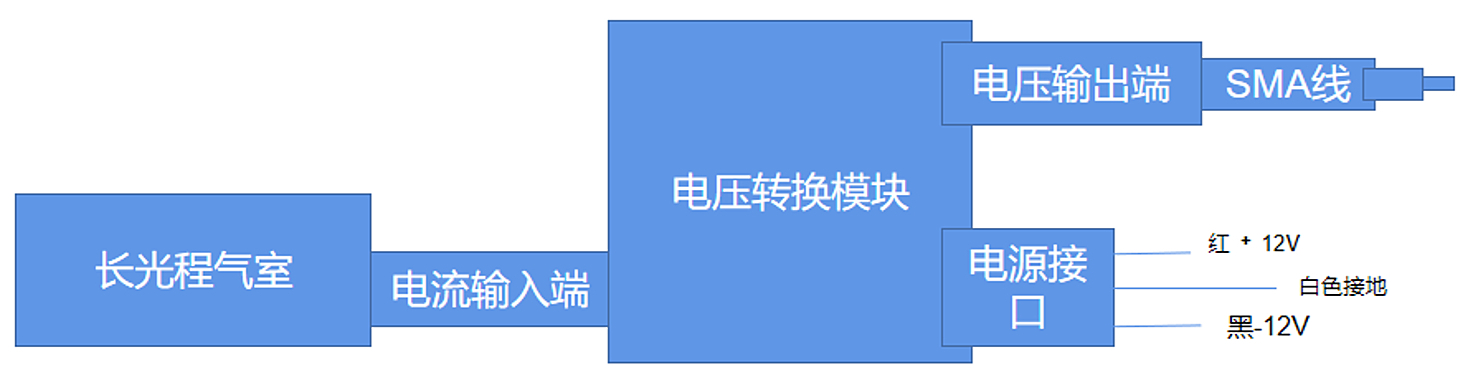

与我们的电压转换模块配套使用，连接如下：
电压转换模块需同时加载上±12V直流电压后方能工作。
实验室测试氧气浓度
线路连接
(1)、TDLAS控制盒插上电源线及USB线
(2)、电压转换模块接入+-12V电源
(3)、控制盒LASER OUT端连接光程池输入光纤端口
(4)、光程池输出端连接电压转换模块输入端
(5)、电压转换模块输出端连接控制盒PREAMP端即前置放大端
(6)、TRIG OUT接入示波器通道1
(7)、DAC OUT 接入示波器通道2
(8)、打开激光器，在示波器上观察氧气吸收的二次谐波信号
型号及订购
PL-20-760-AR6-SA-SMA
有效光程：20：20米
工作波长: 760：700-800nm，
镜片镀层：AR：AR 介质膜（>99.8%)，
光纤类型及接口：SA：HP780，FC/APC
出口：SMA
