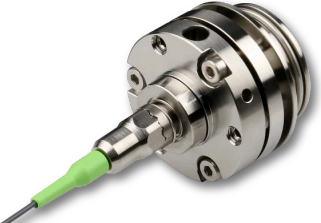

带有细螺纹调节螺钉的 60SMF 系列光纤耦合器是 60SMS 系列光纤耦合器的改进版。它们可以将单模激光辐射紧凑且长期稳定地耦合到单模或保偏光纤中。对于多模应用，请使用 60FC- A19.5 系列光纤耦合器。
• 适合每种应用的光学器件
多种耦合光学器件允许为每种应用选择z佳焦距和单个波长（非球面、单色）或波长范围（消色差或复消色差）的z佳透镜类型。所有透镜均镀有增透膜。对于理想的高斯光束和标准光纤，耦合效率可达到 80%。
• 长期稳定性高
紧凑的尺寸以及高分辨率对准机制可实现直接、直观的耦合过程。结果是光纤耦合具有高热稳定性、指向稳定性，并且不受振动和冲击的影响。长期稳定性测试（见右图）表明，在 15-35°C 的温度范围内，功率稳定性优于3%。
• 6°的自由调整空间
为了实现z佳耦合效率，光纤耦合器需要提供一定的自由度。您需要调整：
- 激光束与透镜/光纤端面之间的角度 · 透镜的 z 位置
- 将光纤的偏振轴调整为激光源的偏振轴 · 将透镜置于激光束的中心
光纤耦合器提供所有必要的自由度。它具有TILT调节、独立聚焦调节，可旋转360°，并允许使用，例如适配器60A19.5-F进行横向调节。
TILT调节用于使用3个调节螺钉Max. 化光纤模式场与聚焦激光点之间的横向重叠。它具有陶瓷轴承，调节螺钉具有超细螺纹，以确保更精确和轻松的调节。3个锁定螺钉用于微调和锁定位置以获得z佳机械稳定性。
独立于TILT调节，光纤端面和耦合光学器件之间的距离通过偏心键进行调节。最终的焦点设置通过两个径向排列的夹紧螺钉锁定。由于焦点调整是独立的，因此可以更精确地放置模场直径的z位置。
通过旋转激光束耦合器，将光纤的偏振对准到激光源的偏振轴。光纤耦合器和定心所需的适配器的分离对于实现360°的完全旋转自由度至关重要。耦合器有一个紧密配合的圆柱体，可以放入相应适配器的Ø 19.5毫米插座中。
可以使用，例如适配器60A19.5-F将光束相对于耦合光学器件的孔径居中。
• z佳镜头性能
APC 型连接器的倾斜抛光使光束以一定角度射出，而不是平行于光纤的光轴。通过耦合器的预倾斜机械耦合轴可以进行纠正，该耦合轴可以补偿光束偏转，并且您可以将镜头居中使用。这样能Max. 限度地减少由于非理想光束路径穿过镜头而导致的像差。
• 插座类型 Mini AVIM ®
光纤耦合器具有 mini AVIM ® 类型的插座，并且提供 PC（用于 0° 抛光光纤）和 APC（用于 8° 抛光光纤）。插座类型 mini AVIM ® 与 mini AVIM ® 和 midi AVIM ® 类型的光纤连接器兼容。
• 材料选项
光纤耦合器采用无磁性钛制成。线性热膨胀系数接近光学元件的线性热膨胀系数，因此可以预期在更大的温度范围内具有热稳定性。光纤耦合器与真空兼容。
订购选项
此耦合器适用于所有标准光学元件，例如请参见此处。请参阅相应的标准耦合器，并在报价中注明您需要的迷你 AVIM ® 连接器。示例耦合器可在此处找到。
60SMF-MAV-4-TI-V
