| 工作波长 | 工作情况温度 |
|---|---|
| 780-855nm | -40~+80°C |
参数 | 最小值 | 典型值 | 最大值 | 单位 |
操作温度* | -40 | 25 | +85 | °C |
工作光波长 | 760 | - | 855 | nm |
有效太赫兹光谱 | 100 | - | 3000 | GHz |
20V偏置，25℃时的暗电流 | - | 0.3 | .5 | µA |
变送器上的偏置电压 | - | ±20 | ±25 | V |
200GHz时的太赫兹功率** | .02 | 0.1 | 0.5 | µW |
太赫兹功率动态范围*** @ 100 GHz @ 1000 GHz *** |
- - |
70 50 |
- - |
dB |
平均光泵浦功率 | - | 30 | 40 | mW |
780nm时的光回波损耗 | 20 | 40 | - | dB |
产品规格(低温光混合器)
参数 | 最小值 | 典型值 | 最大值 | 单位 |
操作温度* | 4.5 | 300 | 350 | K |
工作光波长 | 760 | - | 785 | nm |
有效太赫兹光谱 | 100 | - | 3000 | GHz |
20V偏置，25℃时的暗电流 | - | 0.3 | .5 | µA |
变送器上的偏置电压 | - | ±20 | ±25 | V |
2 0GHz时的太赫兹功率** | .02 | 0.1 | 0.5 | µW |
太赫兹功率动态范围*** @ 100 GHz @ 1000 GHz *** |
- - |
70 50 |
- - |
dB |
平均光泵浦功率 | - | 30 | 40 | mW |
780nm时的光回波损耗 | 20 | 40 | - | dB |
*非冷凝
** 780nm时泵浦功率为30 mW，偏压至500 uA光电流
***在像PB7200这样的光混合系统中，依赖于激光源

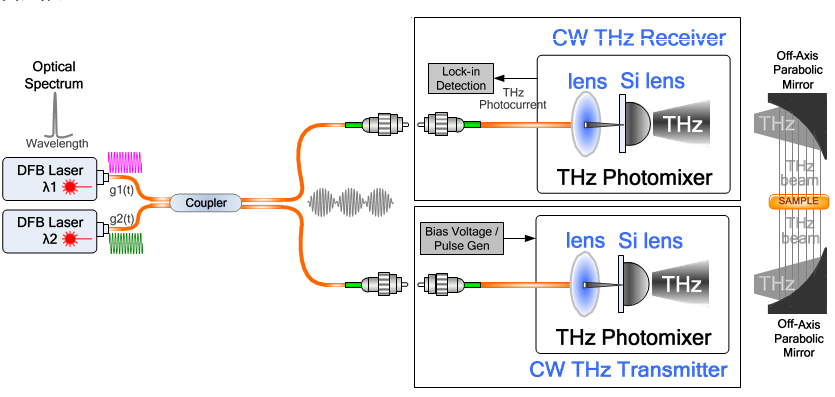

典型配置

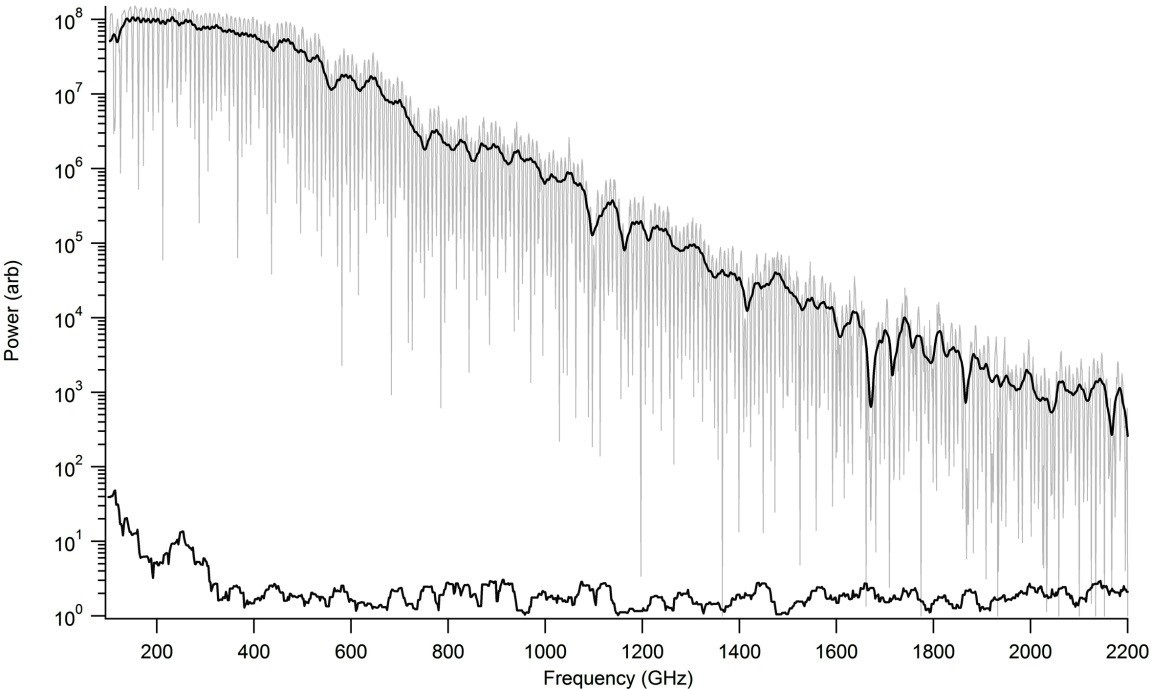

典型性能
PB7220系列光谱仪中采用两个光混频器时的典型性能。通过阻挡太赫兹光束，说明噪声级功率是由激光产生的。更高光谱纯度的激光器将改善动态范围。相干检测产生的干涉条纹是灰色的，已经被消除。
