| 工作波长 | 输出功率 |
|---|---|
| 1260-1360nm | >10mW |
规格
项目参数 | 单位 | 规格 | 备注 | |||
Type A | Type C | Type P | ||||
jue对波长精度（典型值）*1 |
pm | ±12 | ±2.5 | ±1.0 | at 50 nm/s | |
±15 | ±3.5 | ±1.5 | at 100 nm/s | |||
±17 | ±4.5 | ±2.1 | at 200 nm/s | |||
相对波长精度（典型值） |
pm | ±9 | ±2.2 | ±0.8 | at 50 nm/s | |
±12 | ±3.0 | ±1.3 | at 100 nm/s | |||
±14 | ±4.0 | ±1.9 | at 200 nm/s | |||
波长重复性 *2 |
pm | ±5 | ±1.2 | ±0.5 | at 50 nm/s | |
±6 | ±1.5 | ±0.8 | at 100 nm/s | |||
±8 | ±2.0 | ±1.1 | at 200 nm/s | |||
可调谐激光器 | TSL-570 Type A, Type C and Type P | |||||
光功率计模块 | MPM-211, 212 | MPM-215 | ||||
扫描速度 | nm/s | 1 to 200 | ||||
单次扫描插损动态范围（典型值） | dB | 40 | 60 | |||
2次扫描插损动态范围（典型值） | dB | 75 | - | |||
PDL动态范围（典型值） | dB | 0 to 5 | ||||
IL测量时间（典型值）*3 | sec | 3@100 nm/s, 1.5@200 nm/s | ||||
IL/PDL测量时间（典型值）*3 | sec | 12@100 nm/s, 6@200 nm/s | ||||
分辨率 | pm | 0.1 | ||||
IL准确度（典型值） |
dB | ±0.02 | ±0.02 | 0 to 30 dB Device IL | ||
±0.1 | ±0.02 | 30 to 40 dB Device IL | ||||
±0.1 | ±0.05 | 40 to 60 dB Device IL | ||||
PDL重复性（典型值）*2, *4 | dB | ±0.02 | ||||
IL分辨率 | dB | 0.001 | ||||
PDL精度（典型值） | dB | ±(0.02 + 3% of PDL) | ±(0.02 + 3% of PDL) | 0 to 20 dB Device IL | ||
±(0.15 + 3% of PDL) | 20 to 40 dB Device IL | |||||
PDL重复性（典型值）*2, *4 | dB | ±0.02 | ||||
PDL分辨率 | dB | 0.01 | ||||
通信 | - | USB (USB 2.0 High Speed) | MPM-210H | |||
GP-IB (IEEE488.2), Ethernet | PCU-110 / MPM-210H | |||||
工作温度 | ℃ | 15 to 35 | ||||
工作湿度 | % | < 80 | non-condensing | |||
* 所有的规格参数测量前均需要1个小时以上的设备预热。规格适用于水吸收波长范围以外的波长。
*1: 温度变化25±5℃以内。 *2: 温度变化25±1℃以内。
*3: 测试条件为波长分辨率5pm，波长范围100nm，单通道单次扫描。
*4: 不包括连接器的影响。
通用规格
种类 | 项目参数 | 单位 | 性能 | |
接口 | 光输出端口 | - | FC or SC, SPC or APC | |
光纤 | - | PMF *1 | ||
通信接口 | - | GP-IB (IEEE 488.2), USB, Ethernet | ||
光功率（可选） | V | 0 to 3 | ||
调制 | 频率强度调制 | kHz | DC to 400 (Input level -2 to 0 V, Modulation depth > 50 %/V (typ.)) | |
环境条件及其他 | 工作环境 | 温度 | ℃ | 15 to 35 |
湿度 | % | < 80 (non-condensing) | ||
电源 | - | AC100 to 120 / 200 to 240 V ±10 %, 50/60 Hz | ||
额定功率 | VA | 100 | ||
尺寸 (W×D×H) *2 | mm | 220×385×130 | ||
重量 | kg | 7 | ||
*1: 在使用PMF的情况下，偏振轴与连接器对齐。偏振消光比为17dB(典型值)。
*2: 突出部分除外。
波长选择
接受定制不同波长范围需求，详情请联系Santec销售。
激光安全信息
本产品根据IEC 60825-1 (2014)，属于1M类激光产品。
本产品符合FDA激光产品性能标准，2019年5月8日的第56号激光公告的偏差除外。
可调谐激光器产品规格比较表
型号 | TSL-550 | TSL-710 | TSL-770 | TSL-570 | ||
Type A | Type C | Type A | Type C | |||
|
|
|
| |||
内置系统 | 波长检测器 信号衰减器 及 功率计 | 波长检测器 | 波长检测器 | 波长检测器 | ||
波长特征 | ||||||
支持波段 – 扫描范围 | O (1260 to 1360 nm) - 100 nm | SCL (1480 to 1640 nm) - 160 nm | CL (1490 to 1630 nm) - 140 nm | O (1260 to 1360 nm) - 100 nm Ext O (1240 to 1380 nm) - 140 nm | ||
扫描类型 | Bidirectional sweep | Bidirectional sweep | Bidirectional sweep | Bidirectional sweep | ||
扫描速度 | 1 to 100 nm/sec | 0.5 to 100 nm/sec | 0.5 to 200 nm/sec | 1 to 200 nm/sec | ||
jue对波长精度 (典型精度 @ 25°C) | ±20 pm (±15 pm) | ± 5 pm (± 3 pm) | ±2 pm (±1 pm) | ±2 pm (±0.5 1 pm) | ±20 pm (±15 pm) | ±5 pm (±3 pm) |
光功率特征 | ||||||
Max. 输出功率 | ≥ 13 dBm | ≥ 13 dBm | ≥ 13 dBm | >13 dBm | ||
输出功率 | O-band/CL-band/U-band | ー | CL-band | O-band/Ext O-band/CL-band | ||
> 10 dBm (全范围) | >10 dBm (1500 to 1630 nm) | > 10 dBm (1260 to 1360 nm) | ||||
ES-band | ー | ES-band | ||||
> 10 dBm(1380 to 1485nm) > 7 dBm(全范围) | > 10 dBm(1380 to 1485nm) | |||||
SCL-band | SCL-band | SCL-band | SCL-band | |||
> 10 dBm(1500 to 1630 nm) | > 10 dBm(1500 to 1630nm) > 7 dBm(全范围) | >10 dBm(1500 to 1630 nm) > 7 dBm(全范围) | >10 dBm(1500 to 1630 nm) | |||
光谱 | ||||||
边模抑制比 (典型值.) | ≥ 45 dB | ≥ 45 dB | ≥ 45 dB | ≥ 45 dB | ||
信噪比 | ≥ 80 dB/nm (O, ES, CL, SCL) | ≥ 80 dB/nm | ≥ 80 dB/nm | ≥ 80 dB/nm | ||
线宽 (典型值.) | 200 kHz | 100 kHz | 60 kHz | 200 kHz | ||
* 可选 高频调谐
波长范围定制
规格 Model Number: 260360, 355485 and 500630

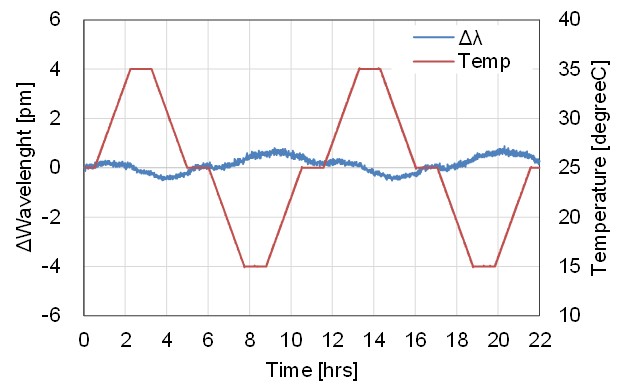

种类 | 项目参数 | 单位 | 性能 | ||
Type A | Type C | ||||
波长特性 | 波长范围 | nm | 1260-1360 / 1355-1485 / 1500-1630 | ||
分辨率 | pm | 0.1 | |||
波长稳定性（典型值）*１ | pm | <±5 | <±1 | ||
jue对精度 *2 |
步进扫描模式 | pm | ±15 | ±3 | |
jue对精度（工作温度） | pm | ±20 | ±5 | ||
重复性（典型值） | pm | ±5 | ±1 | ||
jue对精度（典型值）*2 | 连续扫描模式 @100 nm/s | pm | ±15 | ±5 | |
重复性（典型值） | pm | ±8 | ±1.5 | ||
扫描速度 | nm/s | 1 to 200 | |||
精细调谐范围 | GHz | >10 | |||
输出功率特性 |

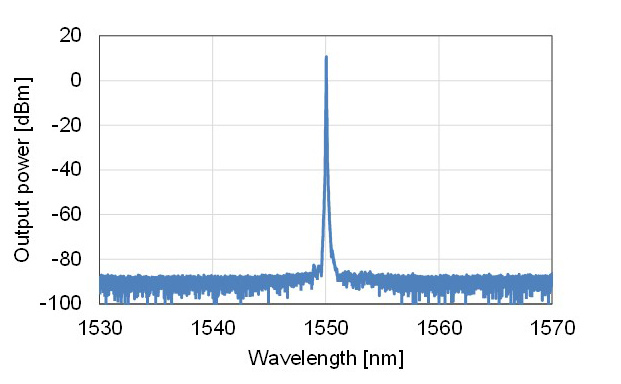

输出功率 | 峰值（典型值） | dBm | >13 | |
@1260-1360 / 1380-1485 /1500-1630 nm | dBm | >10 | |||
@1355-1485 nm | dBm | > 7 | |||
稳定性 * , *3 | dB | ±0.01 | |||
重复性 *3 | 步进扫描模式 | dB | ±0.01 | ||
输出平坦度与波长比 *3 | dB | ±0.2 | |||
动态功率重复性（典型值）*3 | 连续扫描模式 @100 nm/s | dB | ±0.01 | ||
动态相对功率平坦度 *3 | dB | ±0.02 | |||
相对强度噪声(RIN) (典型值) *4 | dB/Hz | -145 (1 MHz to 3 GHz) | |||
光谱 | 线宽（典型值） | 相干控制关 | kHz | 200 | |
相干控制开 | MHz | 40 | |||
SMSR（典型值） | dB | > 45 | |||
STSSER *5 | dB | > 70 | |||
SSSER *6 | dB/nm | > 80 (> 90 dB/0.1 nm) | |||
Model Number: 240380, 355505 and 480640

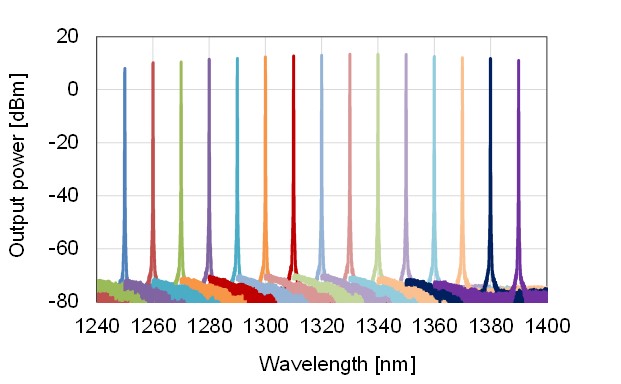

种类 | 项目参数 | 单位 | 性能 | |||
Type A | Type C | Type P | ||||
波长特性 | 波长范围 *8 | nm | 1240 - 1380 / 1355 - 1505 / 1480 - 1640 | |||
分辨率 | pm | 0.1 | ||||
波长稳定性（典型值）*１ | pm | < ±5 | < ±1 | ±1 | ||
jue对精度 *2 |
步进扫描模式 | pm | ±15 | ±3 | ±1 (typ.) | |
jue对精度（工作温度） | pm | ±20 | ±5 | ±2 | ||
重复性（典型值） | pm | ±5 | ±1 | ±0.5 | ||
jue对精度（典型值）*2 | 连续扫描模式 @100 nm/s | pm | ±15 | ±5 | ±1.5 | |
重复性（典型值） | pm | ±8 | ±1 | ±0.8 | ||
扫描速度 | nm/s | 1 to 200 | ||||
精细调谐范围 | GHz | >10 | ||||
输出功率特性 |
输出功率 *7 | 峰值（典型值） | dBm | > 13 | ||
@1260-1360 / 1380-1485 /1500-1630 nm | dBm | > 10 | ||||
全波长调谐范围 | dBm | > 7 | ||||
稳定性 *1, *3 | dB | ±0.01 | ||||
重复性 *3 | 步进扫描模式 | dB | ±0.01 | |||
输出平坦度与波长 *3, *7 | dB | ±0.2 | ||||
动态功率重复性（典型值）*3 | 连续扫描模式 @100 nm/s | dB | ±0.01 | |||
动态相对功率平坦度 *3 | dB | ±0.2 | ||||
相对强度噪声(RIN) (典型值) *4 | dB/Hz | -145 (1 MHz to 3 GHz) | ||||
光谱 | 线宽（典型值） | 相干控制关 | kHz | 200 | 100 | |
相干控制开 | MHz | 40 | ||||
SMSR（典型值） | dB | > 45 | ||||
STSSER *5 | dB | > 70 | ||||
SSSER *6 | dB/nm | > 80 (>90 dB/0.1 nm) | ||||

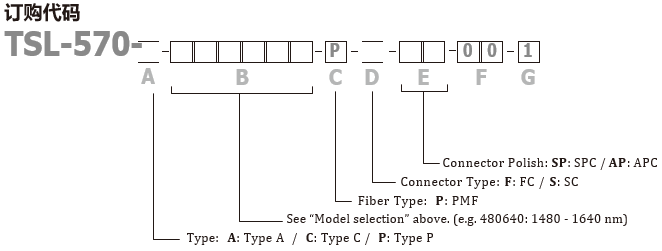

* 所有的规格参数测量前均需要1个小时以上的设备预热。规格适用于水吸收波长范围以外的波长。
*1: 持续1个小时，温度变化在± 0.5℃以内。 *2: 环境温度为25±1℃ *3: “Auto”功率模式且输出功率 >0dBm *4: Max. 输出功率。
*5: STSSER信号波长±15nm范围内的全自发辐射光输出的比 (典型值)。
*6: SSSER信号除去中心波长±1nm的范围，中心波长输出和其±3nm的范围内的自发辐射光输出Max. 值的比(典型值)。
*7: 指标保证范围从起始到1630nm。
*8: 扫描速度介于100-150nm/s之间时，宽调谐范围的两端会减少2nm。扫描速度大于150nm/s时，宽调谐范围的两端会减少3nm。
扫描测试系统配置

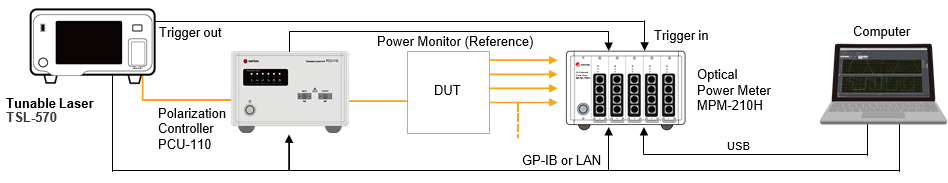

搭配偏振控制器 PCU-110 和功率计 MPM-210H 进行 IL/PDL 测试配置

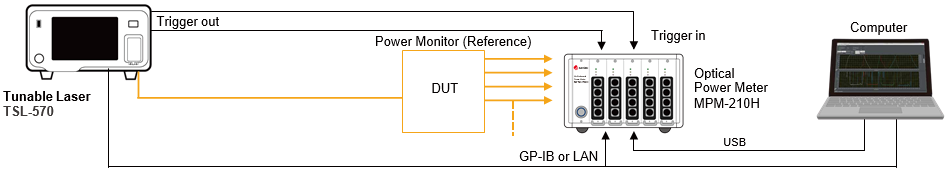

搭配功率计 MPM-210H 进行 IL 测试配置
