| 感应区域 | 宽带光谱 |
|---|---|
| >Φ30mm | 30GHz 到 3THz 以上 |
测量频谱范围 | 30 GHz-3 THz (可扩展至10THz) |
探头敏感区域 | ＞30 mm |
典型噪声功率NEP | 5 uW/Hz1/2 |
损伤阈值 | CW 500mW / PL 100mJ@5Hz |
调制频率 | 10 Hz-50 Hz |

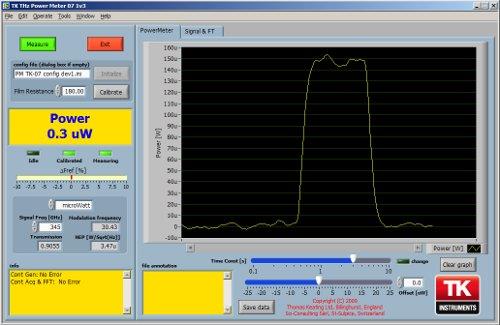

TK公司的THz功率/能量计是一款最新的带 USB 接口的绝对功率/能量计，具有噪声的连续 FFT 显示和 功率级的动态数字显示功能。
该系统包括两部分： 功率计探头和支持单元,支持单元基于 National Instruments USB-6211 数据采集模块。

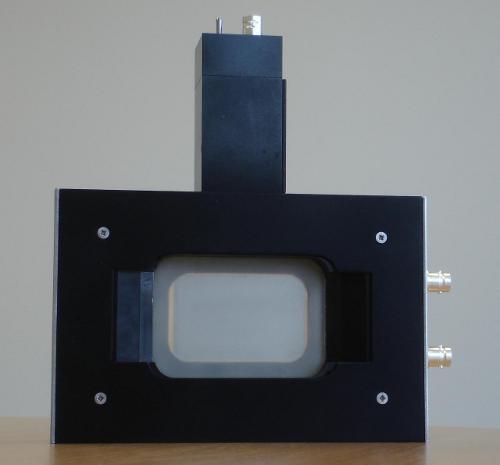

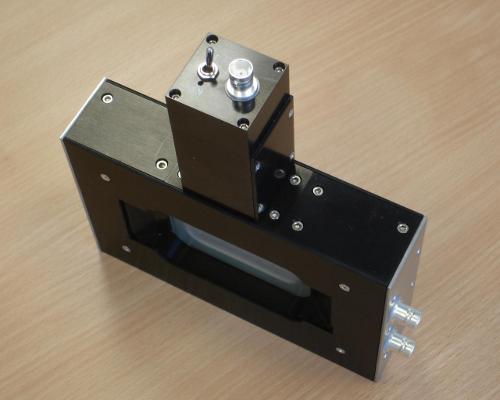

功率计探头
头部是一个使用封闭空气电池和压力传感器的光声探测器。
通过对电池内的金属薄膜进行欧姆加热进行校准
支持单位
支持单元基于国家仪器USB-6211数据采集模块。
增加了额外的电子设备，为校准提供薄膜加热，并放大来自头部麦克风压力传感器的信号。用LabVIEW编写的编译软件实现了锁定放大器并显示微波功率。

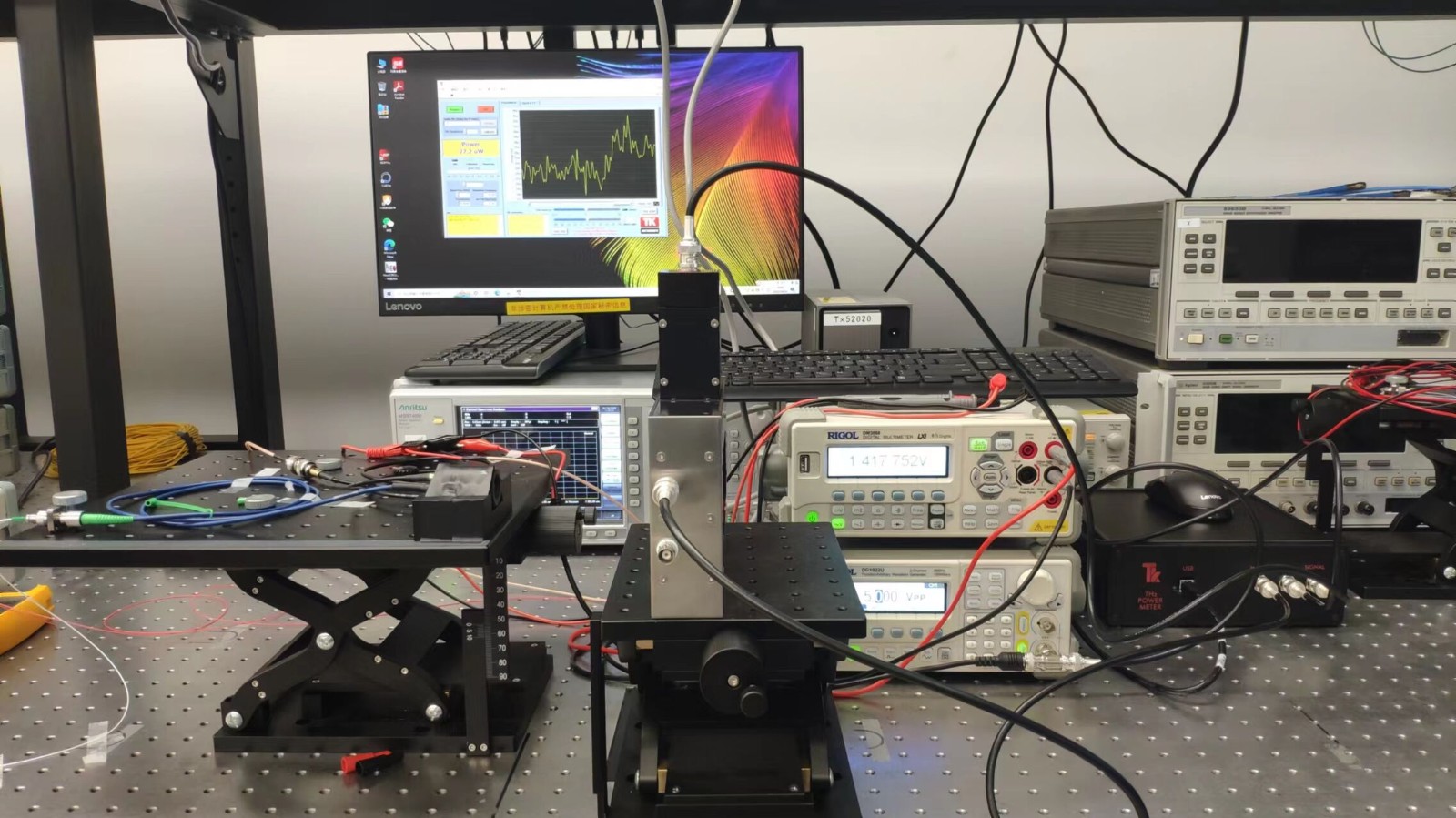

太赫兹功率计搭建演示
