| 中心波长 | 脉宽 | 平均功率 |
|---|---|---|
| 1064nm±2nm | 60±20ps或20±5ps | ≥10mW@1MHz，≥150mW@20MHz |
激光发射光谱示例 @ 20 MHz

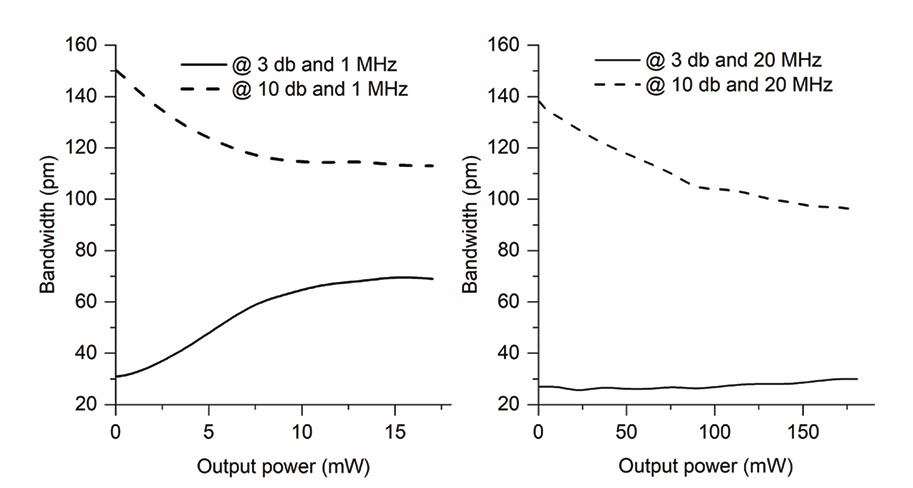

激光发射线光谱宽度的依赖关系：1 MHz（左）和 20 MHz（右）（激光中心波长为 1040 nm）。

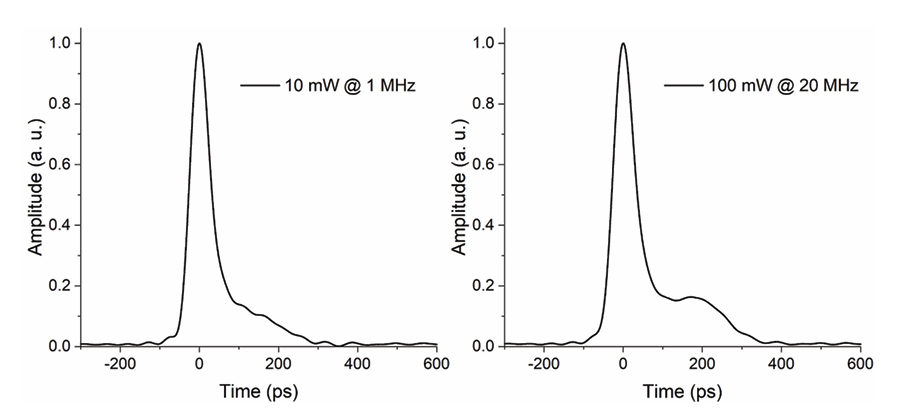

脉冲形状示例：1 MHz（左）和 20 MHz（右）（激光中心波长为 1040 nm）。
光学输出 | |||
参数 | 单位 | 值 | 解释 |
中心波长 | nm | 1064±2 或 1040±2 或 1030 ±2 | 已修正 |
脉冲重复率 | MHz | 1 或 20 | 由用户控制 |
在1 MHz时的Max. 平均功率 | mW | ≥ 10 | 由用户控制* |
在20 MHz时的Max. 平均功率 | mW | ≥ 150 | 由用户控制 |
在3 dB（FWHM）处的脉冲持续时间 | ps | 60 ± 20 or 20 ± 5 | 已修正 |
在3 dB（FWHM）处的光谱带宽 | pm | ≤ 100 | 取决于输出功率* |
偏振类型 | 线性 | ||
PER | dB | ≥ 15 | |
输出光纤 | PM980 | 根据要求提供 PM1060L | |
激光类别 | 3 | ||
根据要求，功率可以高于10 mW，但在这种情况下，FWHM可能会超过100 pm。
机械参数 | |||
参数 | 单位 | 值 | 解释 |
激光器尺寸 | mm | 470 × 270 × 123 | |
激光器重量 | kg | 12 | |
冷却 | 被动冷却或水冷 | ||
电源 | |||
参数 | 单位 | 值 | 解释 |
供电电压 | VDC | 12...24 | 含交流适配器 |
电源电流 | A | ≤ 0.5 | |
功耗 | W | ≤ 12 | |
控制 | |
参数 | 解释 |
外部触发/同步输出 | 1 VDC @ 50 Ω |
外部触发输入 | 3.3 VDC @ 50 Ω |
控制接口 | USB |
其他 | 钥匙开关功能，激光发射指示 |
连接器 | |
连接器 | 型号 |
电源 “+12 -24 V” | T3359-550 Amphenol（圆形5针母头，针脚2为GND，针脚5为VCC） |
外部触发输出 | SMA Jack (73251 - 1350 Molex) |
外部触发输入 | SMA Jack (73251 - 1350 Molex) |
接口连接器“USB” | USB“B” |
安全联锁 | 1829361-1803594 菲尼克斯联接器（引脚 1,2 - 联锁输出；引脚 3,4 - 联锁输入） |
