| 模拟通道 | 最大输出电压 |
|---|---|
| 4 | 6Vpp - 12Vpp(可选) |

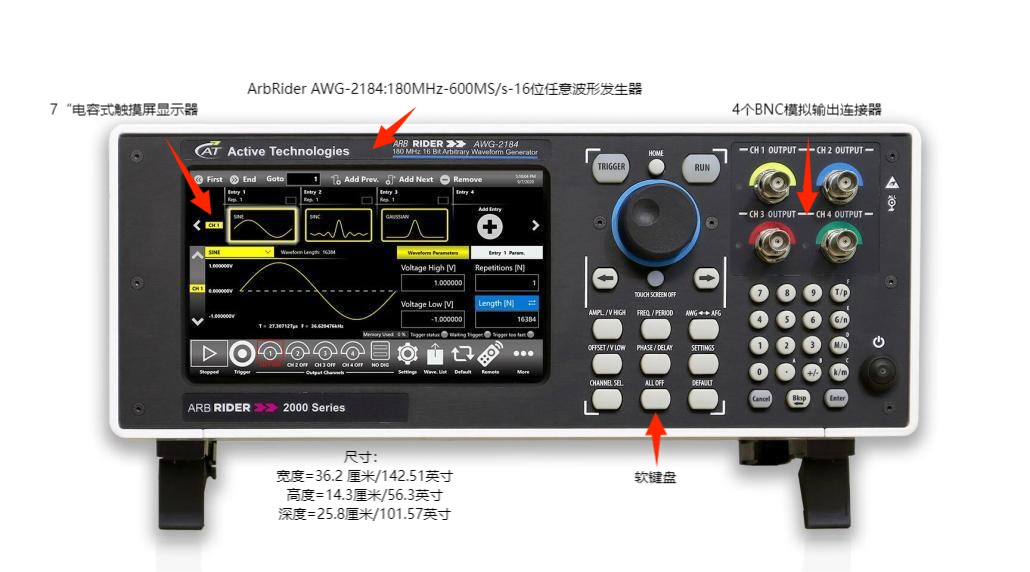

型号 | AWG2184 |
模拟通道 | 4 |
数字频道 | 8 (可选) |
采样率 | 600 Ms/s-1.2Gs/s（交叉） |
记录的长度 | 2 to 512 Mpts |
垂直分辨率 | 16 bits |
最大频率 | 180 MHZ |
最大输出电压 | 6Vpp - 12Vpp（可选） |
输出电压窗口 | 6Vpp - 12Vpp(可选) |
仪器介绍
三合一仪器
AWG-2000 系列仪器是多功能信号发生器，将三种功能组合在一台仪器中，包括函数发生器、任意波形发生器和数字模式发生器。

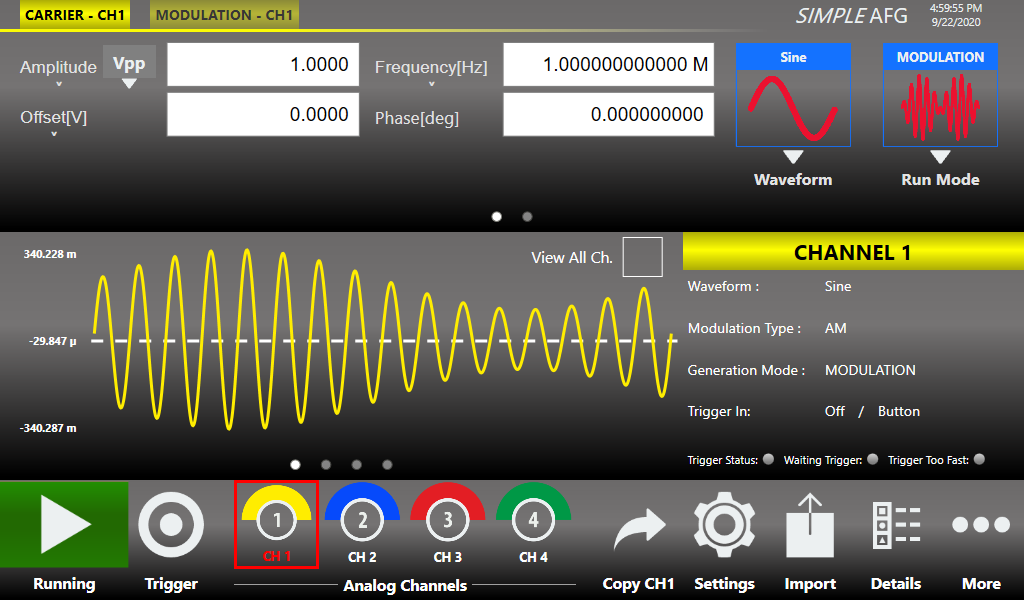

这三种不同的功能扩展了硬件的功能，采用了两种不同的技术：AFG 模式下的改进型 DDS 和 AWG 模式下的可变时钟、真任意技术。AFG 模式允许用户即时更改所有参数，同时保留波形形状，并即时创建/生成波形。

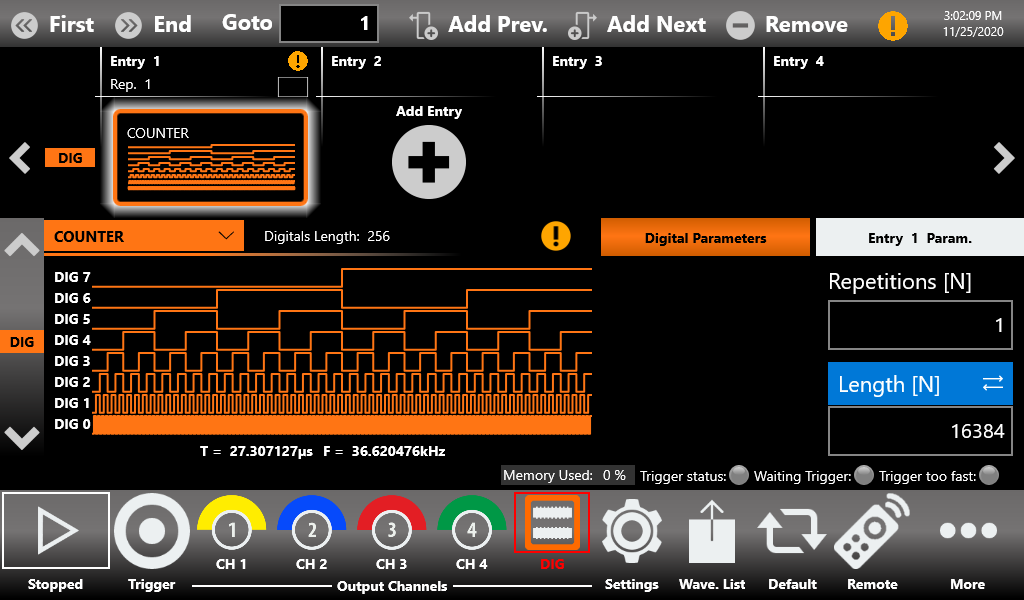

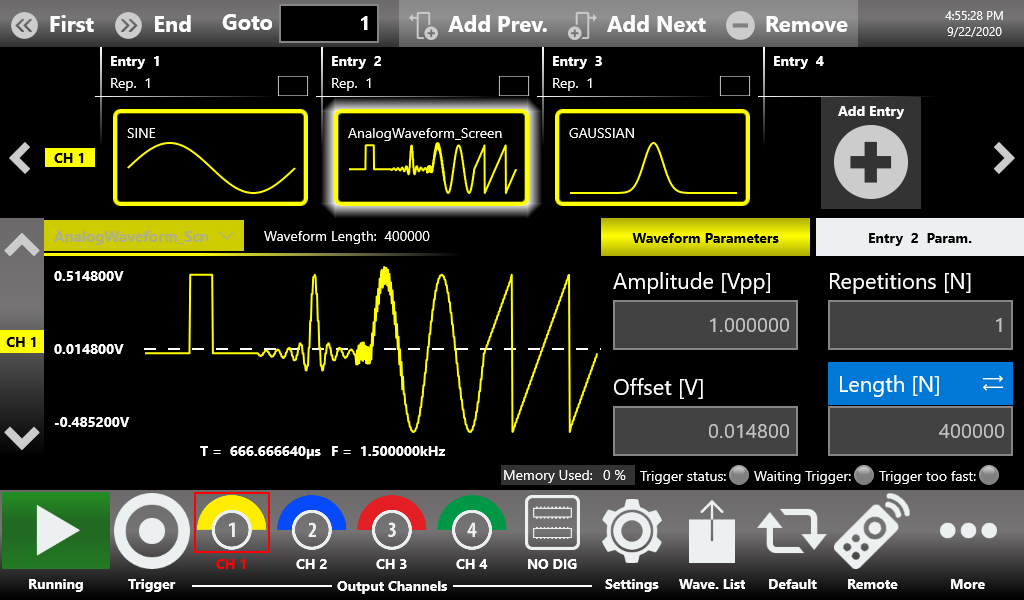

AWG 模式允许用户创建模拟和数字模式的复杂波形场景，将它们插入序列中，应用循环、跳转和条件分支。
亮点
每条通道上高达 512 M 点的波形内存
16384 个序列器条目
模拟和数字信号完全同步
每条通道价格实惠
极其易于使用且功能多样
汽车
当今的汽车包含许多高度复杂的电子控制单元 (ECU)，其中的电子元件非常敏感。16 位垂直分辨率与 600 MS/s 实时（1.2 GS/s 2x 插值）快速采样率和 12Vpp 输出幅度范围相结合，使 AWG-2000 系列仪器成为成功高效应对汽车新测试挑战的不可或缺的工具。
亮点

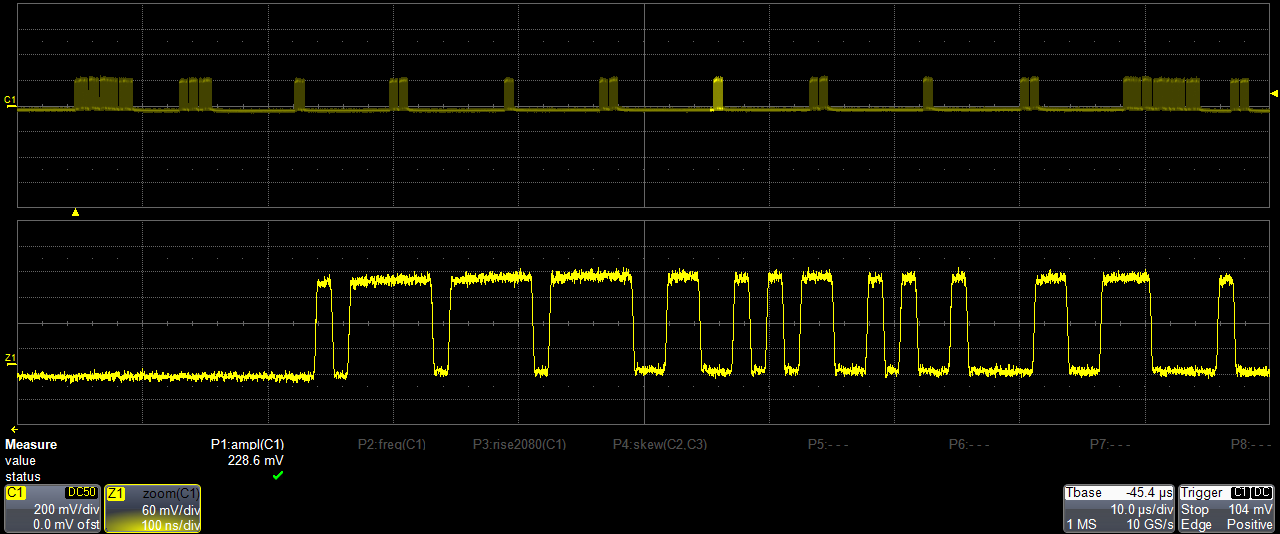

CAN、CAN-FD、LIN、Flexray、SENT 仿真和故障排除

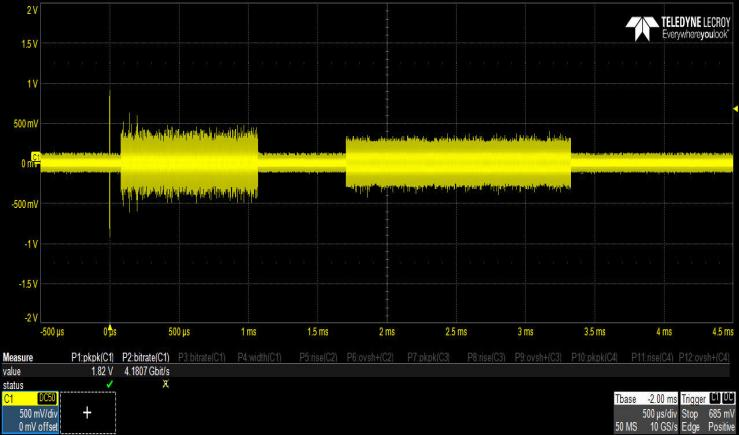

100BASE-T1、1000BASE-T1、BroadR-Reach 仿真和抗干扰信号和噪声
EMI 调试、故障排除和测试
高达 24 V 的电气标准仿真
汽车电子优化和特性中的功率 MOSFET 电路
物联网、工业 4.0 和射频调制器
Arb 和 Function Riders 将成为此应用的标志性仪器。可以模拟复杂的 RF I/Q 调制，用于模拟和测试无线设备或处理工业 4.0 应用的物联网。每位工程师都可以使用导入波形来模拟被测设备，对波形施加失真（如噪声）以测试设备是否符合标准的能力。
亮点
传感器信号生成：使用高清示波器采集后模拟理想信号或生成真实世界信号。
用于低振幅信号生成的集成衰减器
用于 MOSFET 特性分析和优化的 MOSFET 栅极驱动振幅信号模拟
使用低阻抗特性（0 Ω 输出阻抗）对 IC 进行上电序列。

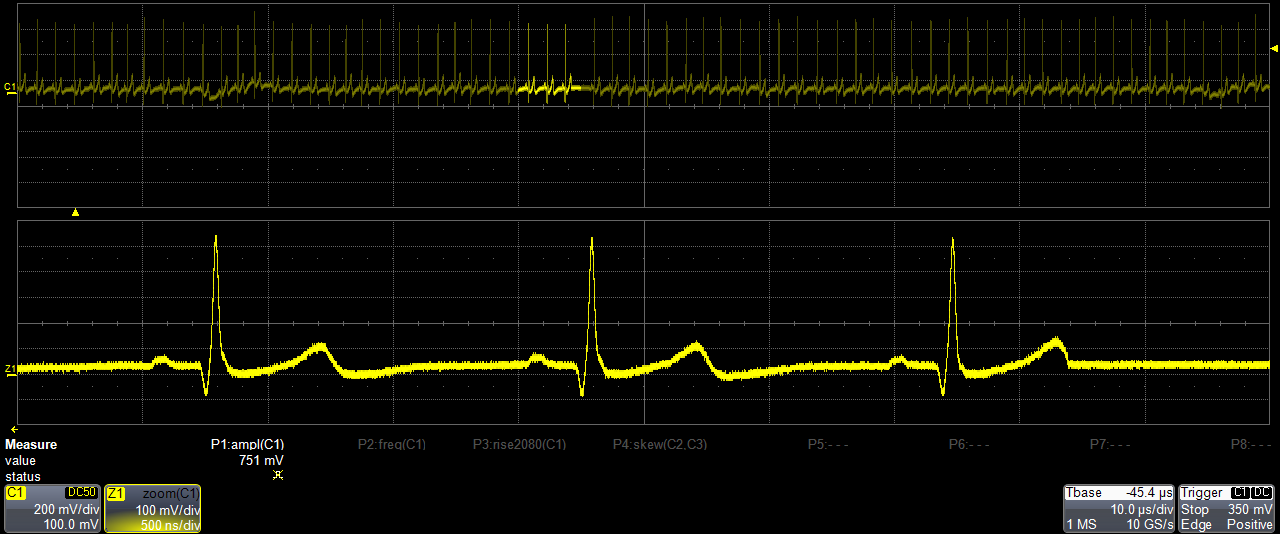

低噪声信号生成：ECG 信号仿真
Active Technologies AWG-2000 系列仪器配备内部 10x 衰减器，可让用户生成幅度非常低的信号，而不会牺牲 DAC 分辨率。
现实世界的心脏信号幅度通常非常低 — 通常只有几毫伏甚至更低。Active Technologies AWG-2000 系列通过内置内部 10x 衰减器和使用能够提供极高信号保真度的模拟输出级克服了这一生成挑战。
亮点
10x 内部衰减器
现实世界信号生成：心脏、EEG
16 位垂直分辨率，低幅度信号
半导体和研究应用

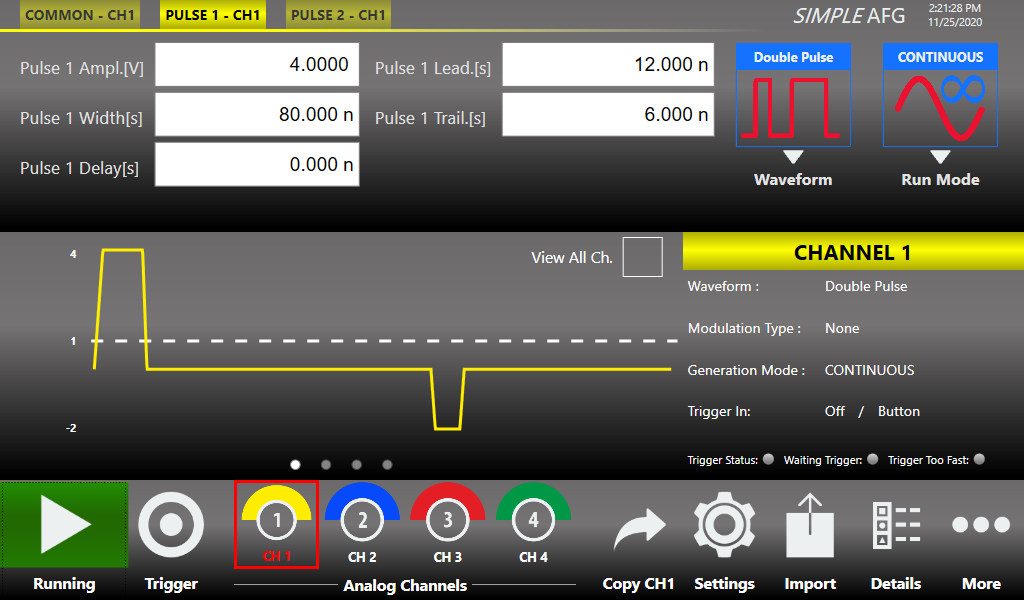

AWG-2000 系列 AFG 用户界面包括双脉冲功能，该功能可用于测试功率器件（如 MOSFET 和 IGBT）的动态行为。两个脉冲中的每一个都可以具有不同的幅度、上升时间、下降时间和宽度。
研究人员和科学家需要以准确、详细和可重复的控制方式模拟脉冲，增加幅度和时间变化缺陷：每个通道的波形内存高达 512 M 点，您可以轻松地从示波器获取真实信号，并使用 AWG-2000 任意波形发生器播放它们。
亮点

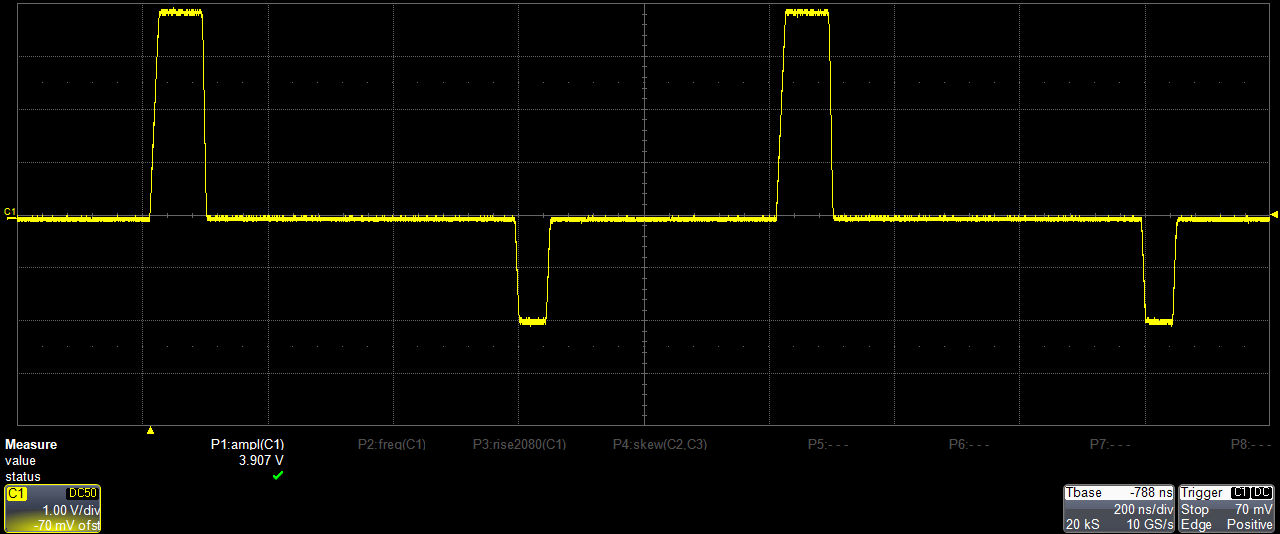

双脉冲模式
示波器记录和播放

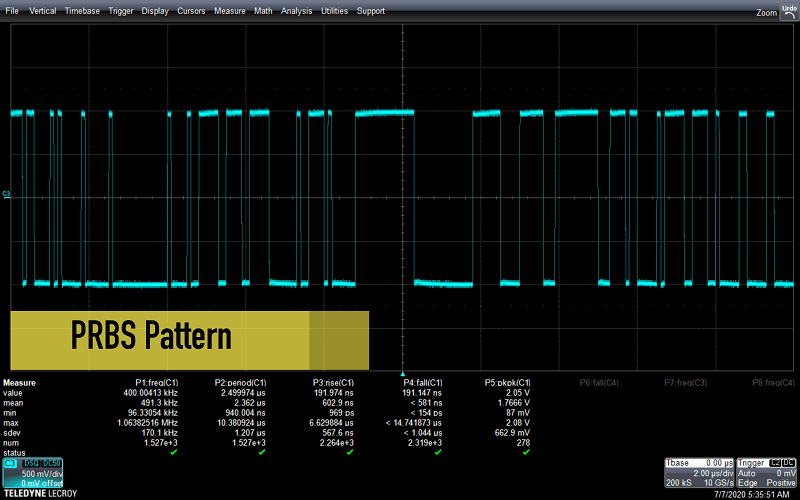

PRBS 序列
物理、电子、化学、力学实验
