| 通道数 | Min.脉冲宽度 |
|---|---|
| 4 | 5 ns |
通道数 | 上升/下降时间 (20%-80%) | 幅度 | 基线偏置 | Min.脉冲宽度 | |
AWG-2184 | 4 | 2.2ns | 6Vpp接入50欧姆（标准） | 12Vpp接入50欧姆（高压选项） | 0 | 5 ns |
三合一仪器
AWG-2000系列仪器是多功能信号发生器，将三种功能集于一身，包括函数发生器、任意波形发生器和数字图案发生器。

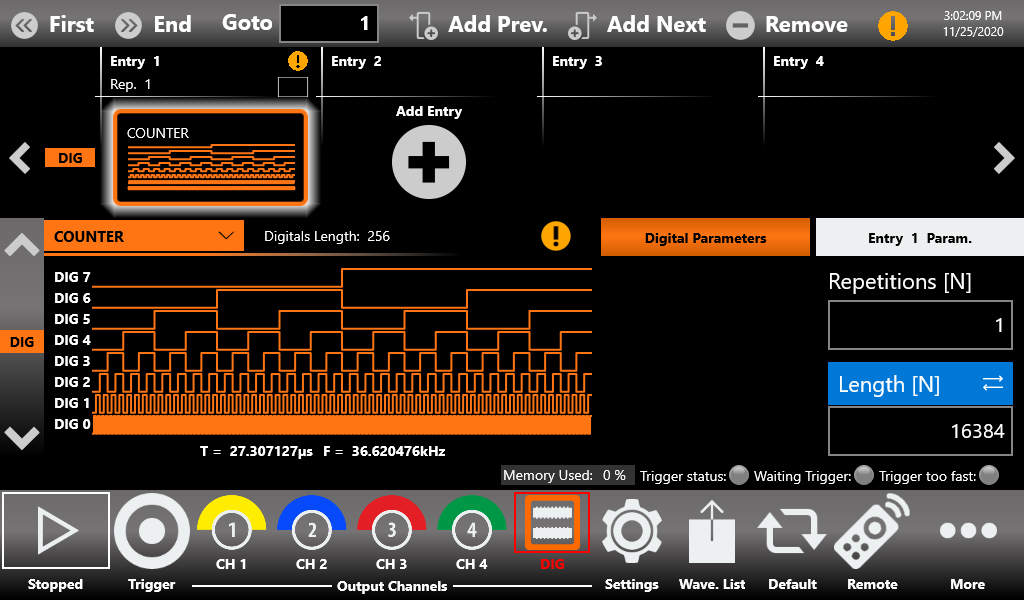

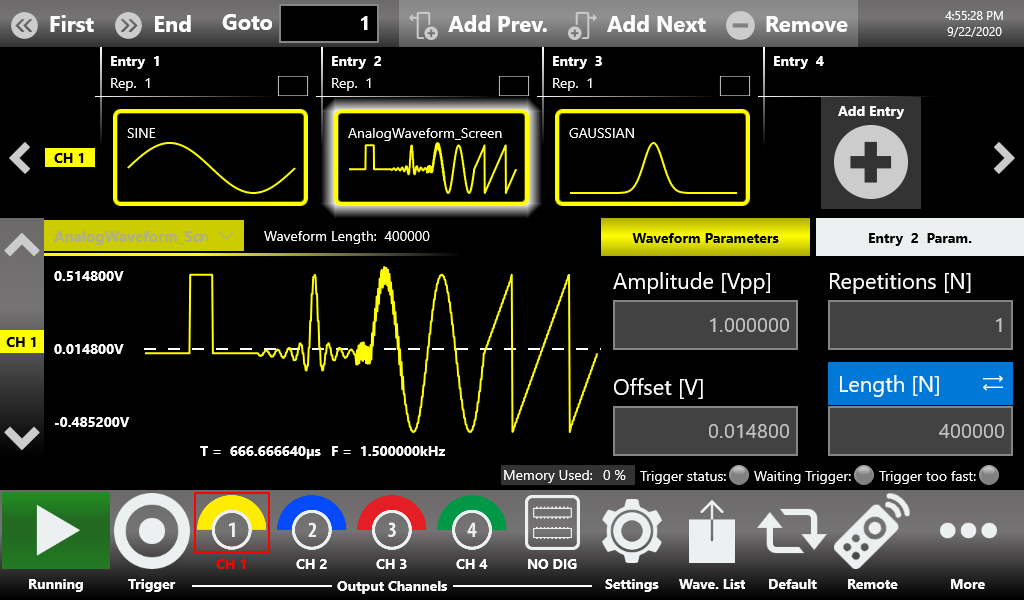

这三种不同的功能通过采用两种不同技术扩展了硬件的能力：在AFG模式下改进的DDS和在AWG模式下的可变时钟、真任意技术。AFG模式允许用户在不改变波形形状的情况下实时无 glitch 地更改所有脉冲参数，并能快速生成脉冲。 AWG模式让用户能够创建复杂的模拟和数字图案波形场景，将其插入序列中，应用循环、跳转和条件分支。
亮点 每个通道高达512 M点的波形内存 16384个序列器条目 模拟和数字信号完全同步 每个通道的成本效益高 极其易用且功能多样
特点
每个通道高达512 M点的波形内存
16384个序列器条目
模拟和数字信号完全同步
每个通道的成本效益高
极其易用且功能多样
汽车如今的汽车包含许多高度复杂的电子控制单元（ECU），这些单元带有非常敏感的电子元件。16位垂直分辨率结合600 MS/s实时（1.2 GS/s 2倍插值）快速采样率和12Vpp输出幅度范围，使AWG-2000系列仪器成为解决汽车领域新测试挑战不可或缺的高效工具。
特点
CAN、CAN-FD、LIN、Flexray、SENT仿真和故障排除

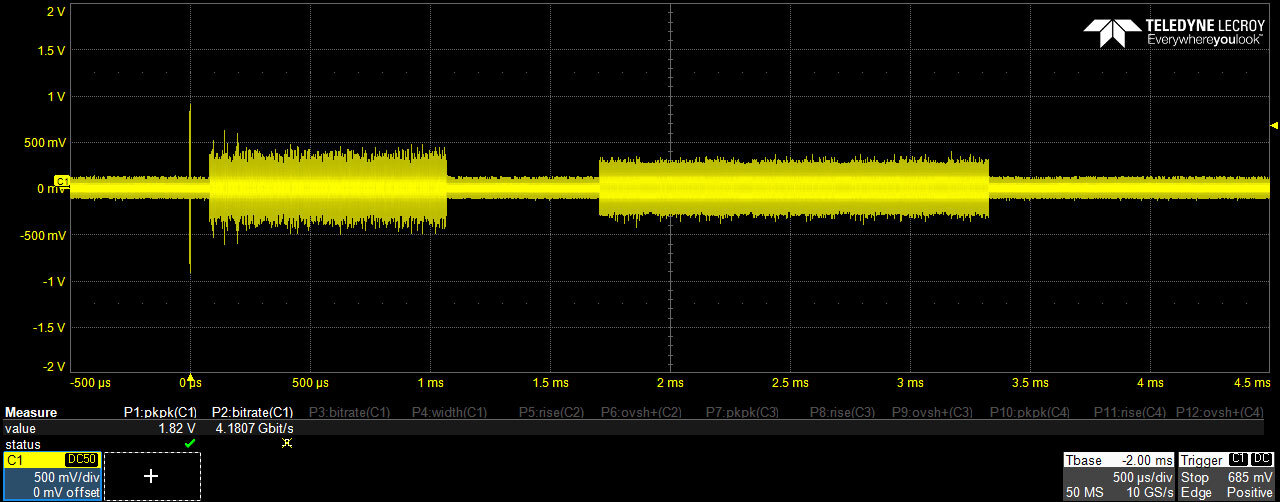

100BASE-T1、1000BASE-T1、BroadR-Reach仿真及抗干扰信号和噪声能力
EMI调试、故障排除和测试
高达24V的电气标准仿真
汽车电子中功率MOSFET电路的优化和特性分析
物联网、工业4.0和射频调制器
Arb和Function Riders将成为这一应用的标志性仪器。可以对复杂的射频I/Q调制进行仿真，用于无线设备测试或工业4.0物联网应用的模拟。每位工程师都可以利用导入波形的功能来仿真被测设备，在波形上施加失真（如噪声），以测试设备是否符合标准的性能。
特点
传感器信号生成：仿真理想信号，或在使用高清示波器采集后生成真实世界信号。
集成衰减器，用于低幅度信号生成
MOSFET栅极驱动幅度信号仿真，用于MOSFET特性和优化
利用低阻抗特性（0Ω输出阻抗）进行IC的加电序列测试。
极低幅度信号生成

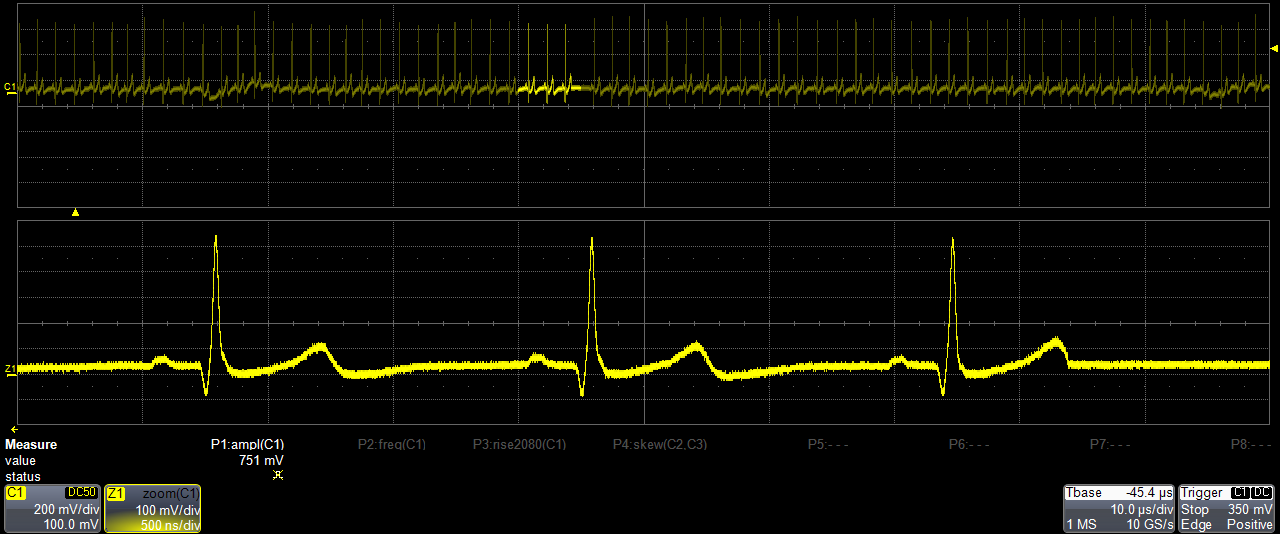

Active Technologies AWG-2000系列仪器配备了内置10倍衰减器，使用户能够生成极低幅度的信号，而不会牺牲DAC分辨率。 现实世界中的心脏信号通常幅度非常低——往往只有几毫伏甚至更低。Active Technologies AWG-2000系列通过内置的10倍衰减器和使用能够提供极高信号保真度的模拟输出级，克服了这一生成挑战。
特点
10倍内置衰减器
现实世界信号生成：心脏信号、脑电图（EEG）
低幅度信号下的16位垂直分辨率
半导体和研究应用

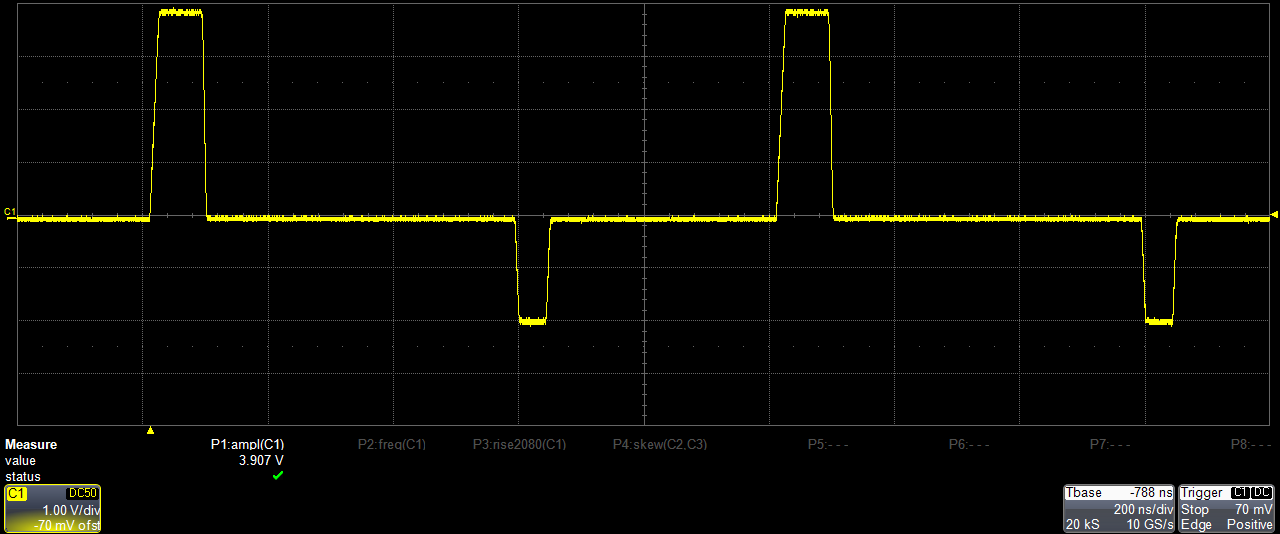

AWG-2000系列AFG用户界面包括双脉冲功能，用于测试功率器件（如MOSFET和IGBT）的动态行为。两个脉冲中的每一个都可以具有不同的幅度、上升时间、下降时间和宽度。 研究人员和科学家需要在准确、详细且可重复控制的方式下，仿真加入幅度和时间变化缺陷的脉冲：每个通道高达512 M点的波形内存，让您可以轻松地从示波器中采集现实世界的信号，并使用AWG-2000任意波形发生器进行回放。
特点
双脉冲模式
示波器记录与回放

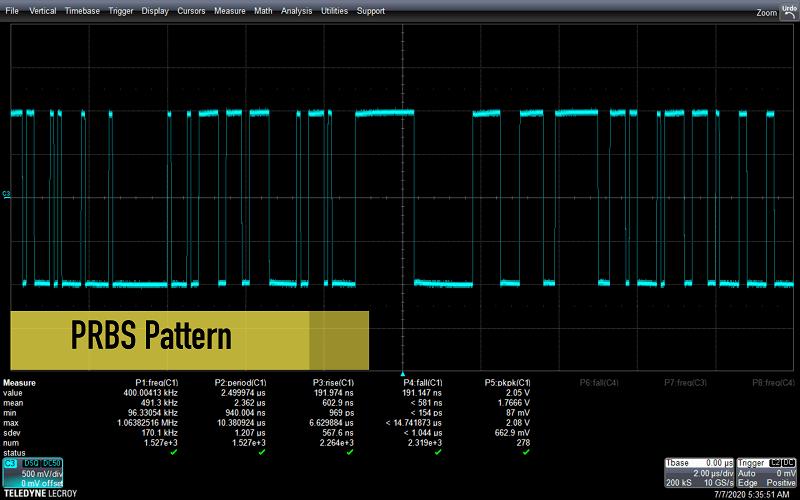

PRBS序列
物理、电子、化学、力学实验
