【资讯】自组装中红外超表面实现高对比度飞秒光开关

  为实现高对比中红外光开关，研究团队构建了一种反射型非线性光学腔结构。该结构由金反射镜、锗介质间隔层和自组装 ITO 纳米晶单层组成。其中，ITO 纳米晶单层通过液—气界面自组装形成，可等效为一种“设计型”中红外超表面，其光谱响应可通过纳米晶尺寸和锡掺杂浓度进行调节。

       该器件的工作原理基于 ITO 纳米晶的带内自由载流子非线性。在低强度入射光下，反射腔在目标波长附近满足临界耦合条件，使入射中红外光被近乎完全吸收；当入射光强增加时，纳米晶中的自由载流子被激发到更高能态，等离激元共振发生红移和展宽，吸收逐渐饱和，从而使腔结构反射率显著升高。由此，器件可实现从“低反射态”到“高反射态”的全光开关转换（图1）。

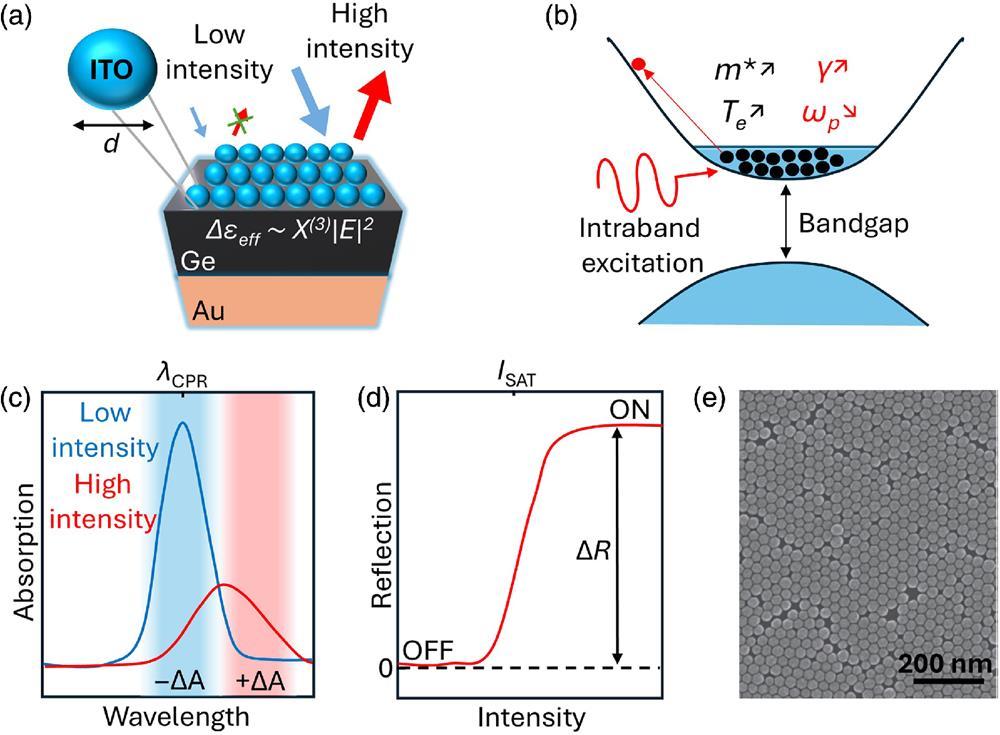

图1 腔耦合 ITO 纳米晶超表面的光开关原理示意图

       在结构设计上，团队利用 ITO 纳米晶超晶格的集体等离激元共振（CPR）增强中红外光与纳米晶层之间的相互作用。纳米晶直径仅约数十纳米，远小于中红外波长，但其在共振条件下可在颗粒间隙中产生强局域场增强。将纳米晶单层进一步耦合到由锗间隔层和金反射镜构成的开放腔后，局域场强度可被进一步放大，为强非线性调制提供基础（图2）。

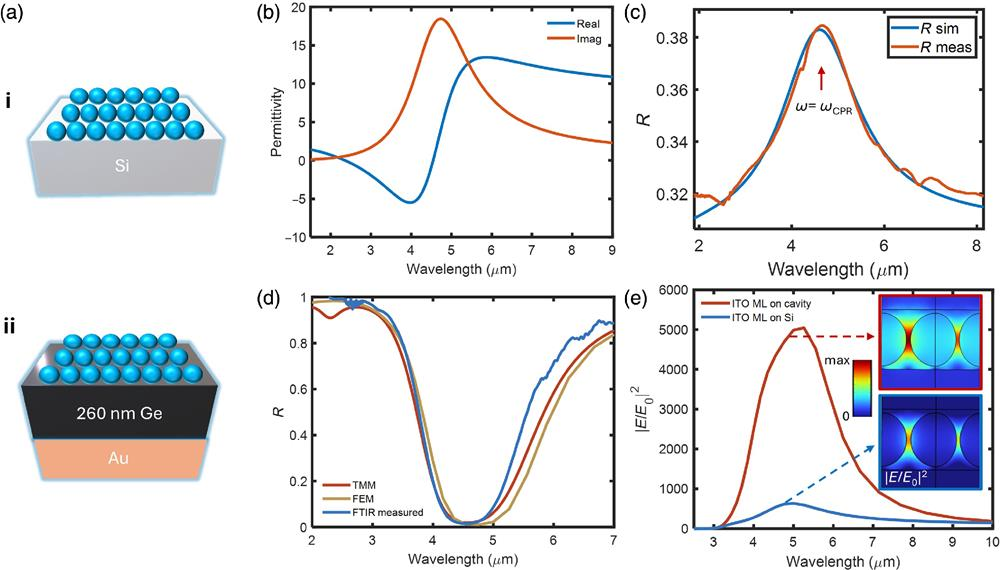

图2 腔耦合 ITO 纳米晶超表面的线性光学响应与局域场增强

       与许多依赖复杂图案化工艺的中红外超表面不同，该平台主要通过胶体合成、自组装沉积和腔厚度设计实现功能调控。研究人员还结合传输矩阵法（TMM）和有限元模拟（FEM）对纳米晶单层的有效介电响应、腔耦合吸收和近场分布进行分析，并据此优化器件结构，使其在目标中红外波长附近实现近完美吸收和强局域场增强。

       为验证器件的光学特性，研究团队首先以 1.3% 锡掺杂 ITO 纳米晶单层为代表样品开展测试。结果表明，当纳米晶单层被集成到锗间隔层和金反射镜构成的腔结构后，器件在约4.6–4.8 μm附近出现近零反射，说明入射光在该波长处被高效吸收。模拟结果进一步显示，腔耦合结构可显著增强纳米晶间隙中的局域光场。

       在非线性反射调制测试中，团队使用飞秒中红外脉冲光源测量器件在不同入射通量下的反射变化。结果表明，在4.8 μm波长处，当入射通量约为200 μJ/cm² 时，器件反射率可由低光强下的约 3.5% 提升至约 40%，表现出显著的饱和吸收和高对比反射开关特性（图3）。

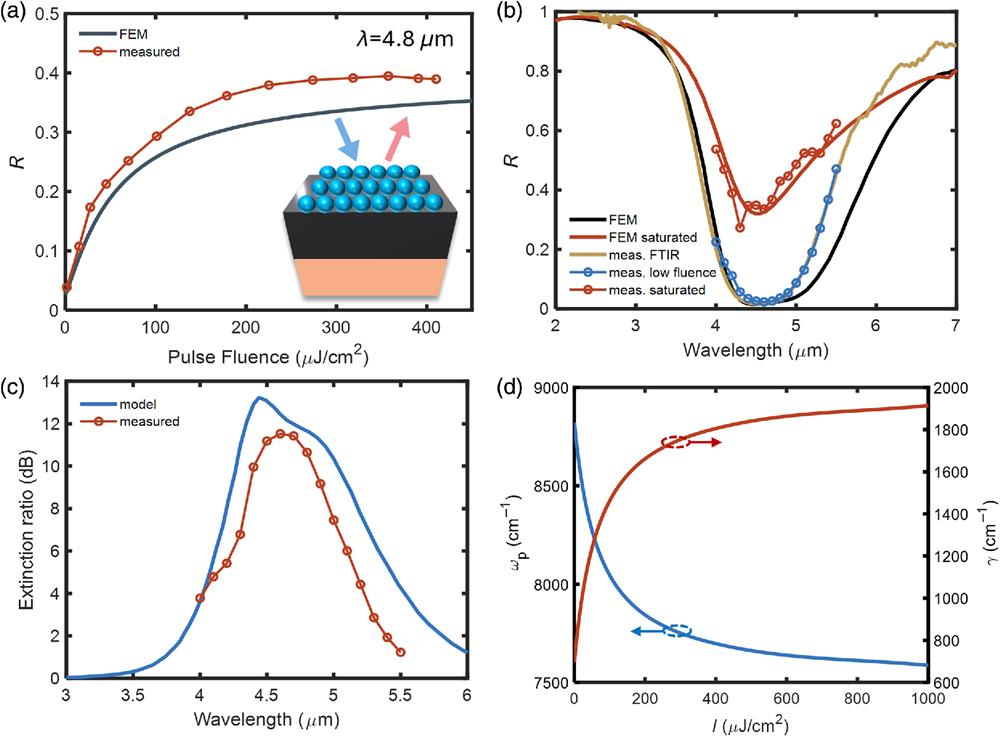

图3 4.8 μm 器件的非线性反射调制性能

       进一步测试显示，该器件在4–5.5 μm范围内均能产生明显反射增强，单波长最高消光比达到11.5 dB，并在4.5–5 μm范围内保持超过10 dB的消光比。泵浦—探测实验表明，器件的特征恢复时间约为210 fs；由于该时间接近实验所用脉冲宽度，因此可视为器件响应时间的上限，说明该平台具有亚皮秒级超快非线性响应（图4）。

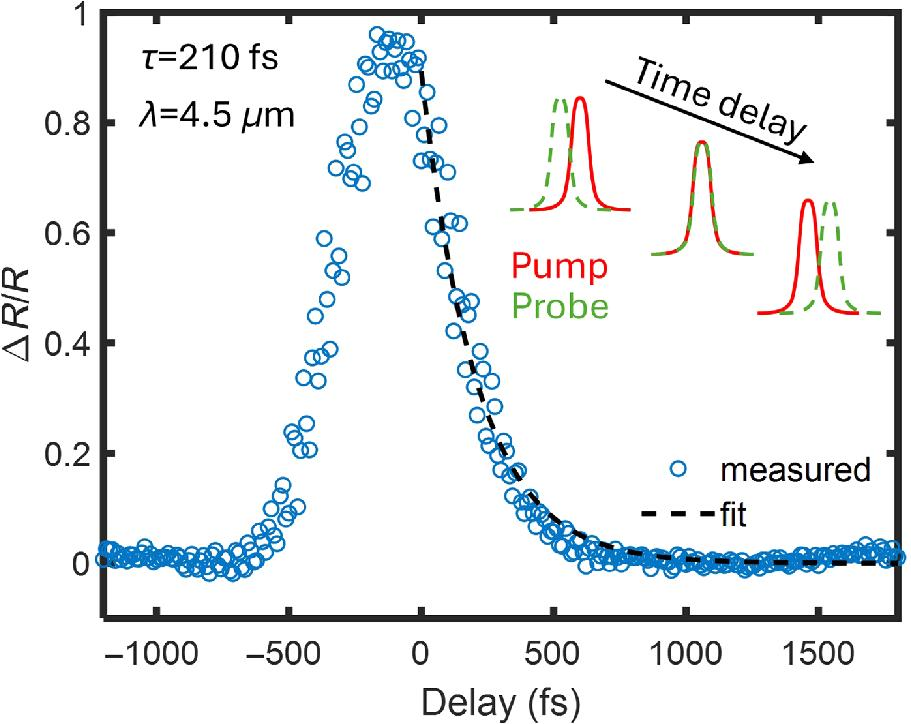

图4 腔耦合纳米晶超表面的飞秒响应测试结果

       为展示光谱可调性，研究团队进一步制备了不同锡掺杂浓度和尺寸的 ITO 纳米晶样品，实现了覆盖2.5、3.7、4.8和6.1 μm的近完美吸收器件。其中，2.5、3.7和4.8 μm三个单层纳米晶腔器件均可实现接近 40% 的绝对反射调制；4.8 μm器件的相对反射调制深度最高可达1200%（图 5）。这些结果表明，该自组装纳米晶腔平台兼具宽谱可调、高调制对比和超快响应能力。

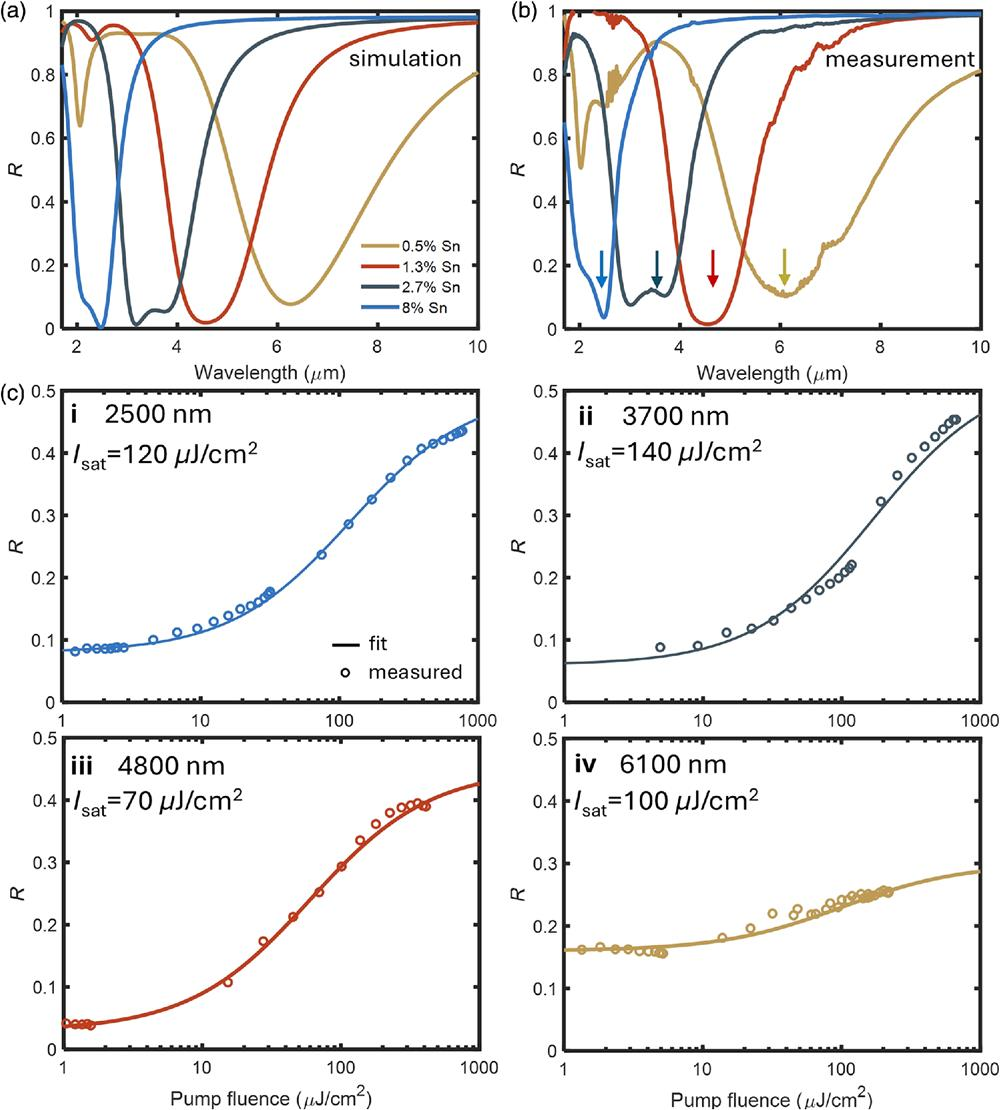

图5 不同波长 ITO 纳米晶腔器件的宽谱可调性能

       针对中红外全光开关在高对比调制、超快响应、宽谱可调和可扩展制备方面难以兼顾的问题，研究团队提出了一种基于自组装 ITO 纳米晶的腔耦合中红外非线性超表面。该平台通过将纳米晶集体等离激元共振、反射腔近完美吸收和自由载流子饱和吸收机制相结合，实现了覆盖 2.5–6.1 μm的中红外反射调制，在中等脉冲通量下获得最高约 40% 的绝对反射调制、1200% 的相对反射调制以及约 210 fs的响应时间上限，展现出高对比飞秒光开关的应用潜力。

       未来，随着纳米晶合成与自组装工艺、腔结构设计和片上集成方案的进一步优化，该类中红外非线性超表面有望向更低驱动通量、更高重复频率和更复杂的集成光子系统发展。结合其宽谱可调、无需光刻、可规模化制备等优势，该技术预计将在中红外全光信号处理、光逻辑、锁模激光器、自由空间光通信和分子光谱等领域展现更广阔的应用前景。
