【资讯】用于高光谱重建的像素级光谱可编程有机发光二极管

北京理工大学 Ge Mu、Xin Tang 团队提出了一种具有范式革新意义的高光谱成像系统，通过将光谱调制与探测过程解耦，从根本上突破了传统高光谱成像的性能约束。该系统的核心是一种光谱可编程有机发光二极管（OLED），可在单个单片像素内实现覆盖整个可见光谱范围的连续波长调谐。这一突破得益于一种新型电荷产生层架构：该架构集成了两个垂直堆叠且取向相反的 p–i–n 单元，可在交变电场作用下精确选择并叠加不同的发光通道。该 OLED 可作为高光谱成像的理想照明光源，既能输出可调谐窄带光，也可产生复杂的叠加光谱。

研究成果于 2026 年 6 月 18 日以“Pixel-level spectrally programmable organic light-emitting diodes enabling hyperspectral reconstruction”为题发表于《PhotoniX》。

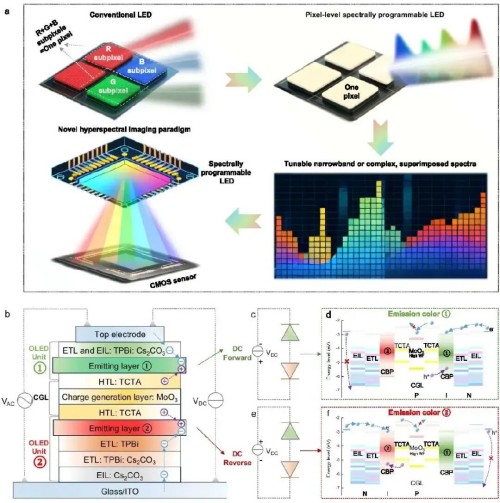

图1：结构设计与工作机制

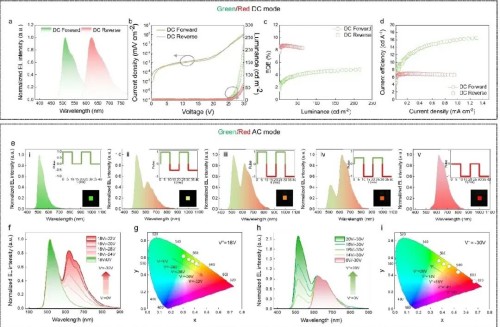

图2：性能表征

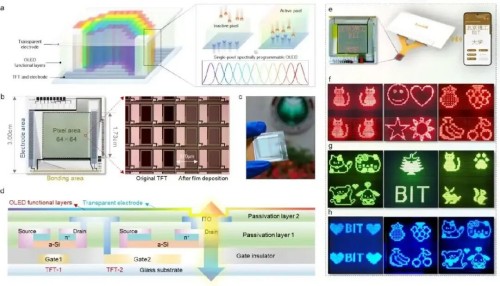

图3：可编程OLED阵列

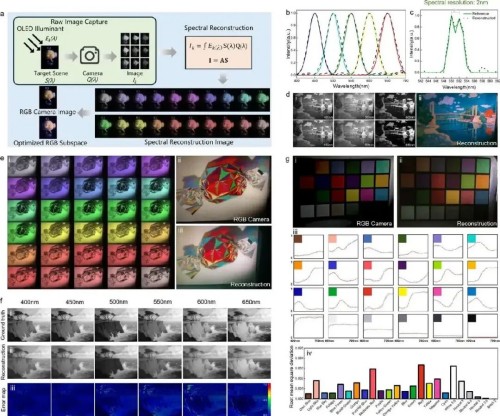

图4：高光谱重构

当与标准 CMOS 图像传感器及重建算法集成时，该解耦架构可实现高性能高光谱成像：光谱分辨率由 OLED 决定，达到 2 nm；空间分辨率和原始全分辨率帧率则由 CMOS 传感器决定，分别达到 30722048 和 60.9 fps；整个系统同时保持紧凑的体积。该工作为高性能高光谱成像开辟了一条变革性路径，有望广泛应用于机器视觉、消费电子等领域。

参考文献： 中国光学期刊网
