波长范围

800-2600nm

800-2200nm

响应时间常数

25ns

35ns

200ns

增益范围

Hi-Z负载：1.51kV/A～4.75MV/A；50Ω负载：0.75kV/A～2.38MV/A

信号幅值

Hi-Z负载：0～10V；50Ω负载：0～5V

增益调节方式

旋转档位式调节：0～70dB，每10dB一档，共8档。带宽与增益成反比。

NEP

1.0×10^-12W/Hz^1/2

1.0×10^-13W/Hz^1/2

2.5×10^-14W/Hz^1/2

感光尺寸

1mm×1mm

1mm×1mm

2mm×2mm

光敏面深度

0.13" (3.3 mm)

探测器净重

0.10kg

工作温度

10-40℃

存储温度

-20-70℃

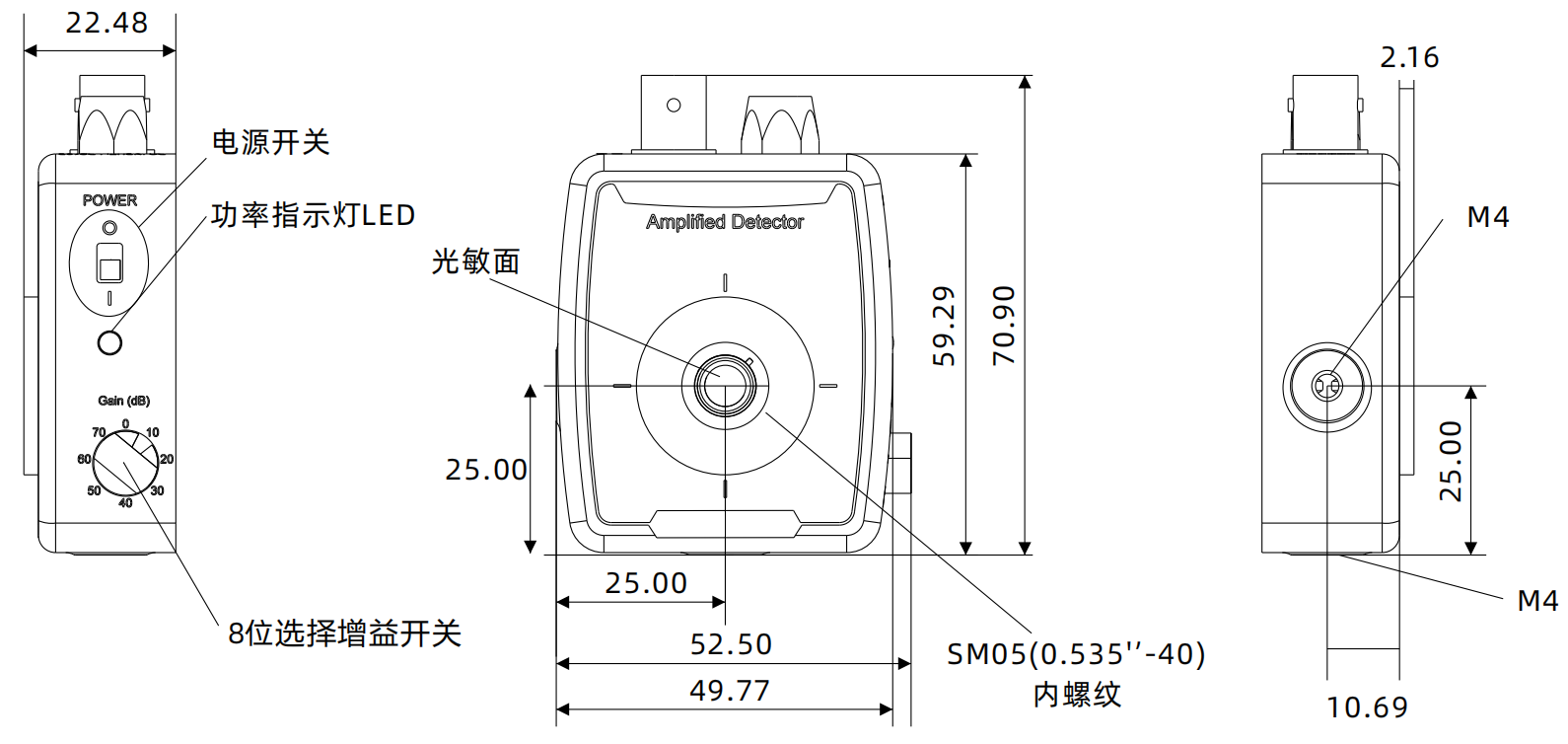

外观尺寸

2.79"×2.07"×0.89" (70.9 mm×52.5 mm×22.5 mm)

供电接口

供电开关

信号接口

增益调节

支杆接口

光学接口

LUMBERG RSMV3 FEMALE

滑动开关

带LED指示灯

BNC母座

8档旋钮

M4×2

SM1×1

SM0.5×1

八档定量可调增益参数

0dB

10dB

20dB

30dB

增益(Hi-Z)

1.51×10³V/A

增益(Hi-Z)

4.75×10³V/A

增益(Hi-Z)

1.5×10⁴V/A

增益(Hi-Z)

4.75×10⁴V/A

增益(50Ω)

0.75×10³V/A

增益(50Ω)

2.38×10³V/A

增益(50Ω)

0.75×10⁴V/A

增益(50Ω)

2.38×10⁴V/A

带宽(BW)

13MHz

带宽(BW)

1.7MHz

带宽(BW)

1.1MHz

带宽(BW)

300kHz

噪声(RMS)

≤258uV

噪声(RMS)

≤250uV

噪声(RMS)

≤250uV

噪声(RMS)

≤250uV

40dB

50dB

60dB

70dB

增益(Hi-Z)

1.51×10⁵V/A

增益(Hi-Z)

4.75×10⁵V/A

增益(Hi-Z)

1.5×10⁶V/A

增益(Hi-Z)

4.75×10⁶V/A

增益(50Ω)

0.75×10⁵V/A

增益(50Ω)

2.38×10⁵V/A

增益(50Ω)

0.75×10⁶V/A

增益(50Ω)

2.38×10⁶V/A

带宽(BW)

90kHz

带宽(BW)

28kHz

带宽(BW)

9kHz

带宽(BW)

3kHz

噪声(RMS)

≤250uV

噪声(RMS)

≤250uV

噪声(RMS)

≤300uV

噪声(RMS)

≤400uV

信号偏置

±8mV(Typ.) ，±12mV(Max)

产品名称

材料

类型

特点

感光范围，感光尺寸

PD: "光电探测器"

J：InGaAs铟镓砷

A：放大型

A：可调增益

8M10：800-2600nm，1mm×1mm

8L10：800-2200nm，1mm×1mm

8L20：800-2200nm，2mm×2mm
