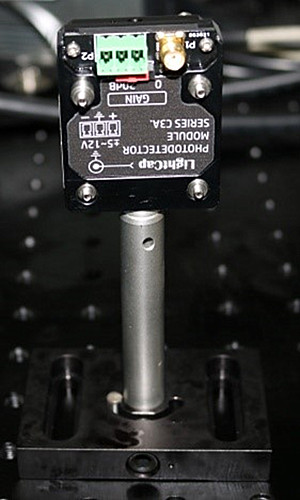

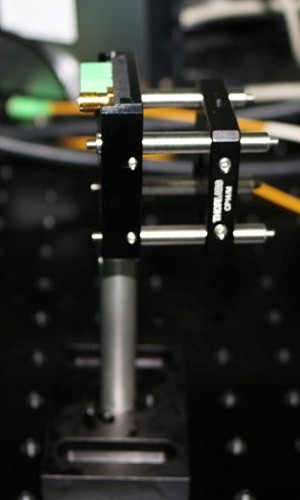

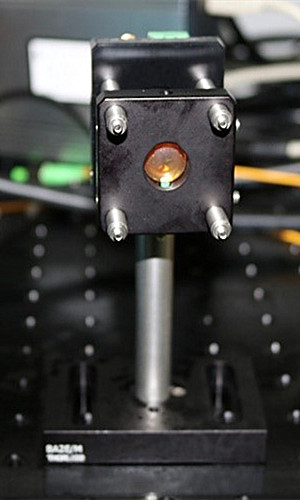

C3A-I1700LA系列光电检测模块将光电二极管，放大电路和电源调理电路集成在一个小型化的模块内。不仅适用于各种实验室光学系统的搭建，也适用于在用户产品中进行集成。模块安装方便，并可实现光路的密封。模块可使用宽范围正负电源进行工作，模块内部含有线性整流电路以降低输入噪声并提高信噪比。 系列内可选不同的类型、尺寸和速度的光电二极管，诸如Si或InGaAs。 采用3mm直径光电二极管的模块典型输出特性为 ±3V, 0~25MHz (正负5V电源时)。
产品特点大光敏面设计；扩展波长响应；高灵敏度；低噪声；优异均匀性
产品货号E80040018
应用领域激光功率监测 | 光谱分析 | 工业成像 | 科研实验 | 光学传感
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
光谱响应范围 响应度
900-1700nm 0.85A/W @1310nm 0.95A/W @1550nm
规格属性 | 数值 |
光电探测器 | InGaAs铟镓砷探测器 |
光敏面大小 | Φ3mm |
光学窗口 | Plane borosilicate glass |
响应波长范围 | 900-1700nm |
峰值波长 | 1550nm |
灵敏度 | 0.85A/W @1310nm 0.95A/W @1550nm |
方向性 | ±60º |
NEP | 6*10-15 W/Hz1/2 |
工作带宽 | 50MHz |
跨阻增益 | 50kV/A @ 0dB Gain 500kV/A @20dB Gain |
输出电压范围 | 0~+3V (into Hi-Z) 0~+1.5V (into 50Ω) |
输出阻抗 | 50Ω |
输入工作电压 | V+: +5 ~ +20V V- : -5 ~ -20V |
工作温度 | 10~50 ℃ |
Max. 压力差 | ±50kPa |

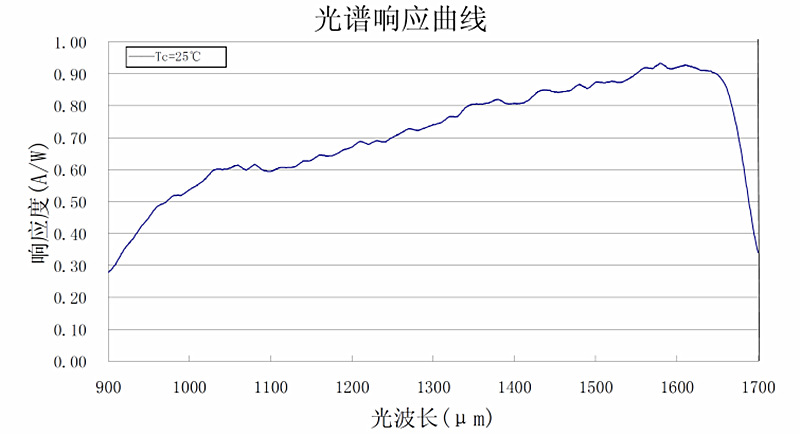

响应光谱
建议安装孔径
使用两个导向轨精确定位传感器。请使用四个 M6 螺钉固定住位置。
(All dimensions in mm)
