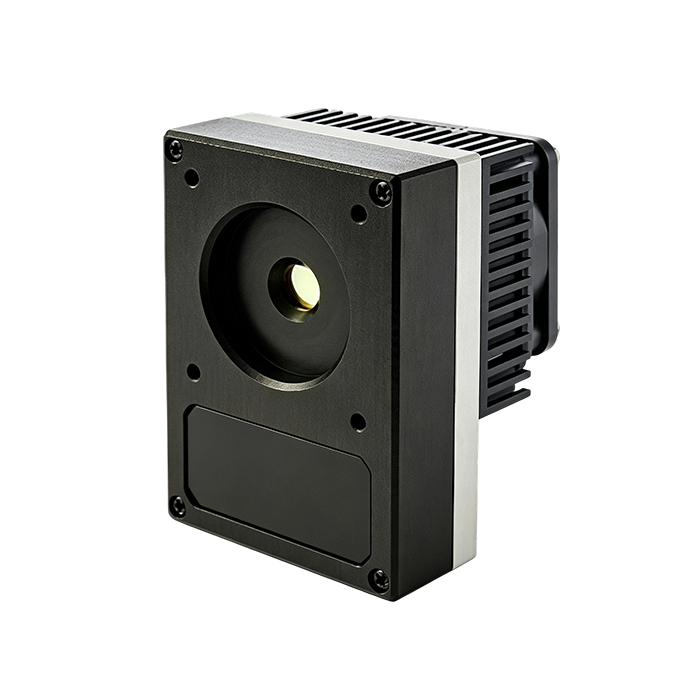

UHSM-10.6是超高速一体化红外检测模块。它是基于碲镉汞异质结构的热电冷却光伏探测器，在紧凑的外壳中集成了跨阻、交流耦合前置放大器、风扇和热电冷却器控制器。3 °楔形硒化锌增透涂层(wZnSeAR)窗可防止不必要的干扰效应。UHSM-10.6检测模块是一种非常方便和友好的设备，因此可以很容易地用于各种需要宽频带的LWIR应用。
产品特点超高速响应；MCT光伏结构；宽红外波段；高灵敏度；优异线性度
型号MP-UHSM-M-10.6-0.05
应用领域高速热成像 | 激光探测 | 光谱分析 | 工业过程监控 | 科研测量
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
响应波长范围
3-12μm
参数 | 典型值 |
光学参数 | |
起始波长λcut-on（10%),μm | ≤3 |
峰值波长λpeak（μm） | 8±1 |
z佳波长λopt（μm） | 10.6 |
截止波长λcut-off（10%），μm | ≥12 |
探测效率 D*(λpeak), cm·Hz1/2/W | ≥4.5×108 |
探测效率 D*(λopt), cm·Hz1/2/W | ≥3×108 |
输出噪声密度Vn (100 MHz), nV/Hz1/2 | ≤70 |
电学参数 | |
电压响应度 Rv(λpeak), V/W | ≥4.5×103 |
电压响应度 Rv(λopt), V/W | ≥3×103 |
低截止频率flo, Hz | 300 |
高截止频率fhi, Hz | ≥1G |
输出电压范围Vout,V | ±1 |
1/f噪声角频率fc, Hz | ≤10M |
电源电压Vsup, V | +9 |
DC监控(approx. 0 V offset) | |
电压响应度 Rv(λpeak), V/W | ≥1.7×103 |
电压响应度 Rv(λopt), V/W | ≥1.1×103 |
低截止频率flo, Hz | DC |
高截止频率fhi, Hz | 260 |
其它参数 | |
有源元件材料 | 外延HgCdTe异质结构 |
感光区域A,mm×mm | 0.05×0.05 |
窗口 | 楔形硒化锌AR涂层(wZnSeAR) |
接收角 | ~80° |
环境工作温度Ta,℃ | 10~30 |
信号输出端口 | SMA |
DC监控端口 | SMA |
电源端口 | DC2.1/5.5 |
安装孔 | M4 |
风扇 | 有 |
备注：*) RL – 负载电阻

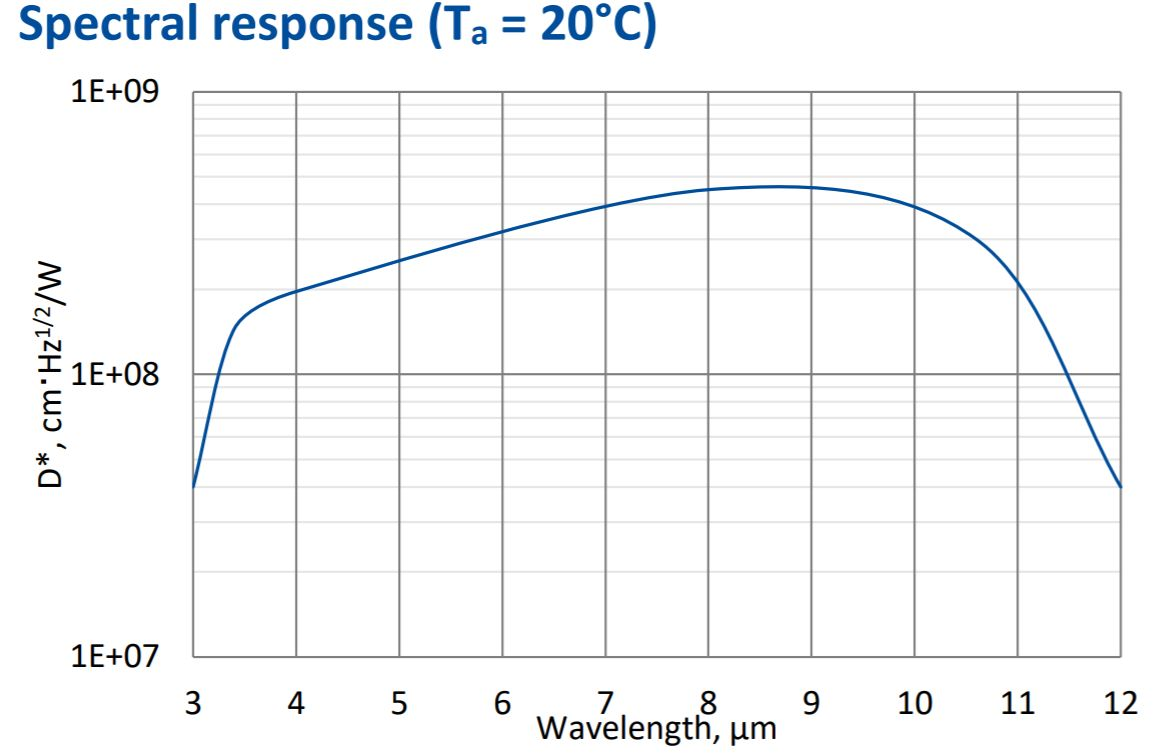

探测器光谱响应特性曲线
窗口镜的光谱传输特性曲线
