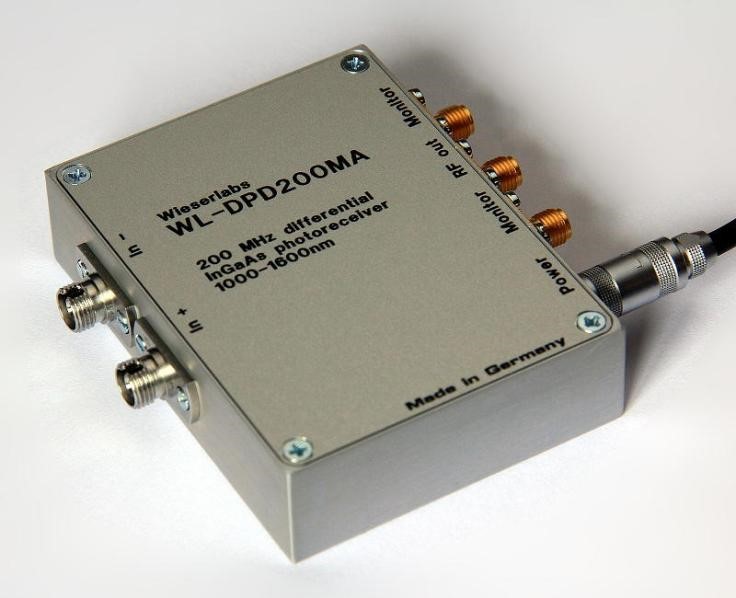

DPD200MA是InGaAs的一款直流耦合高速差分 (“双平衡”)光接收器。它具有高跨阻增益、低噪声和大于200MHz的-3dB带宽。可以通过两个专用显示输出独立测量两个光接收器的功率。 DPD200MA采用坚固的铝制外壳，配有两个光纤接收器和一个5050 Ω SMA输出。它采用11–15 V DC单电源供电。
产品特点直流耦合；200MHz带宽；低噪声设计；高灵敏度；优异线性度
产品货号E80040113
应用领域激光功率监测 | 光谱分析 | 光纤传感 | 工业检测 | 科研实验
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
波长 带宽
1000-1700nm 200MHz
positive supply
supply ground
电源连接器(前视图)。外壳接地。
供电电缆有两种，一种是2线，一种是5线。这些电缆对应的配色方案是:
参数 | 条件 | Min. 值 | 典型值 | Max. 值 | 单位 |
直流电输入 | |||||
电源电压(VS) | 11 | 12 | 15 | V | |
电源电流 | 100 | 160 | mA | ||
主射频输出 | |||||
-3dB带宽 | 240 | 265 | 310 | MHz | |
输出阻抗 | 50 | Ω | |||
输出电压范围 | ±4 | V | |||
50 Ω | ±2 | V | |||
噪声频谱密度 | < 100MHz | -131 | dBm/Hz | ||
100–1000MHz | -128 | dBm/Hz | |||
> 1GHz | -150 | dBm/Hz | |||
噪声等效功率 | 0 MHz–100MHz，1550nm | 7 | pW/√Hz | ||
光学特性 | |||||
输入波长范围 | 1000 | 1700 | nm | ||
跨阻增益 | 波长1550nm | 15 000 | V/Wopic | ||
跨阻增益 | 7 500 | V/Wopic | |||
共模抑制比 | 20 | 30 | dB | ||
Max. 输入功率 | (损坏阈值) | 15 | mW | ||
监控输出 | |||||
3dB带宽 | 150 | kHz | |||
输出阻抗 | 2 | kΩ | |||
Max. 值输出电压 | 8 | VS | V | ||
责任1(请具体说明) | 1550nm | 0.4 | 0.5 | 20 | V/mWopt |
