PVIA-2TE系列是基于InAsSb合金的两级TE冷却红外光伏探测器。该设备具有高达300℃的温度稳定性以及高机械耐用，且不含汞和镉，符合RoHS指标要求。带有3°楔形蓝宝石(wAl2O3)窗口防止不必要的干扰影响。
产品特点宽谱响应；两级TE制冷；光伏模式；高探测率；低噪声
产品货号E80040159
应用领域气体分子检测 | 热成像分析 | 环境监测 | 工业过程控制 | 科研实验
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
光谱响应 感光规格
2.0-5.5um 1x1mm
参数 | 探测器型号 | |
PVIA-2TE-3 | PVIA-2TE-5 | |
有源元件材料 | 外延InAs异质结构 | 外延InAsSb异质结构 |
起始波长λcut-on (10%), μm | 2.1±0.2 | 2.4±0.2 |
峰值波长λpeak（μm） | 2.9±0.3 | 4.7±0.3 |
截止波长λcut-off (10%), μm | 3.4±0.2 | 5.5±0.2 |
相对响应强度D* (λpeak),cm·Hz1/2/W | ≥5×1011 | ≥4×1010 |
电流响应度Ri(λpeak),A/W | ≥1.3 | ≥1.5 |
时间常数T，ns | ≤15 | ≤5 |
电阻R,Ω | ≥200K | ≥1K |
元件工作温度Tdet,K | ~230 | |
感光面尺寸A,mm×mm | 1×1 | |
封装 | TO8 | |
接收角Φ | ～36° | |
窗口 | wAl2O3 | |

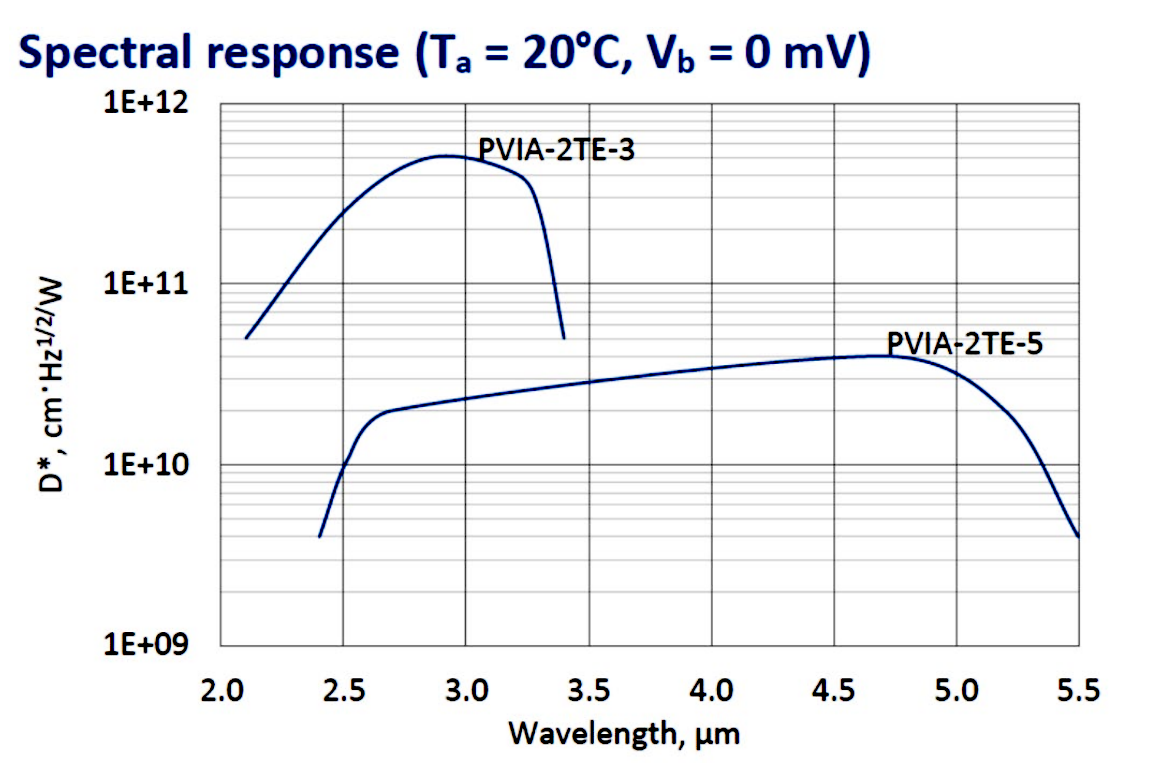

探测器光谱响应特性曲线

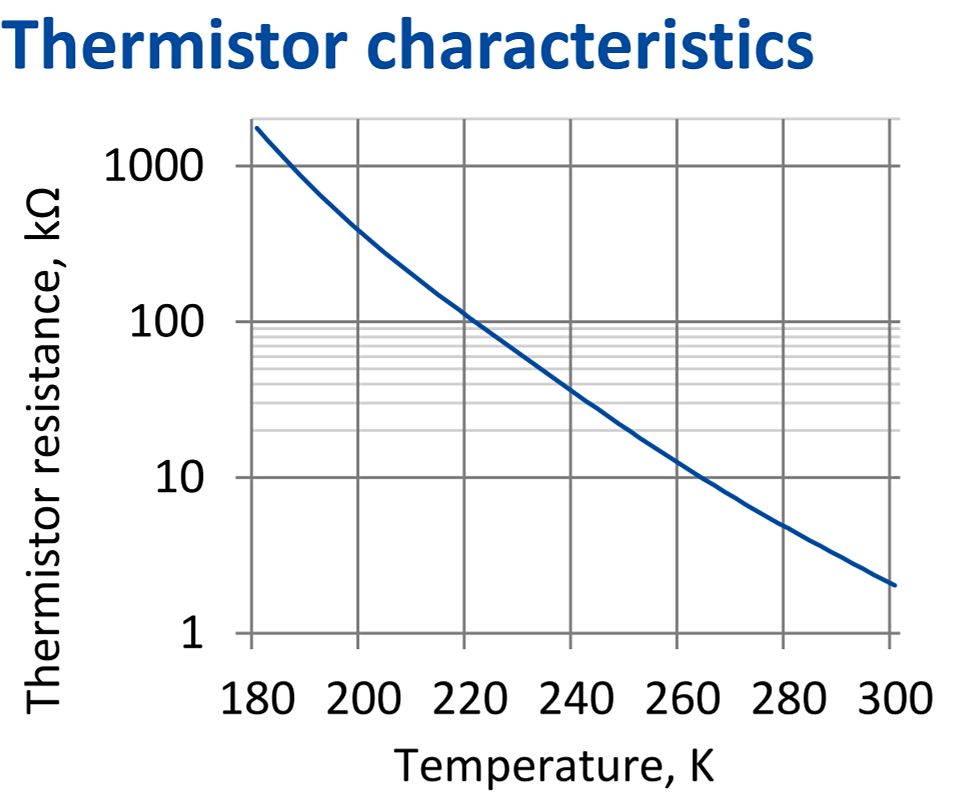

热敏电阻特性曲线
两级TE冷却参数表
参量 | 数值 |
Tdet , K | ~230 |
Vmax , V | 1.3 |
Imax , A | 1.2 |
Qmax , W | 0.36 |

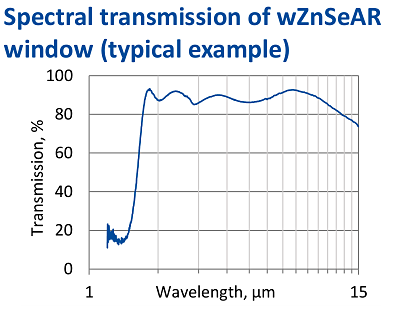

抗反射涂层窗口光谱透过率曲线

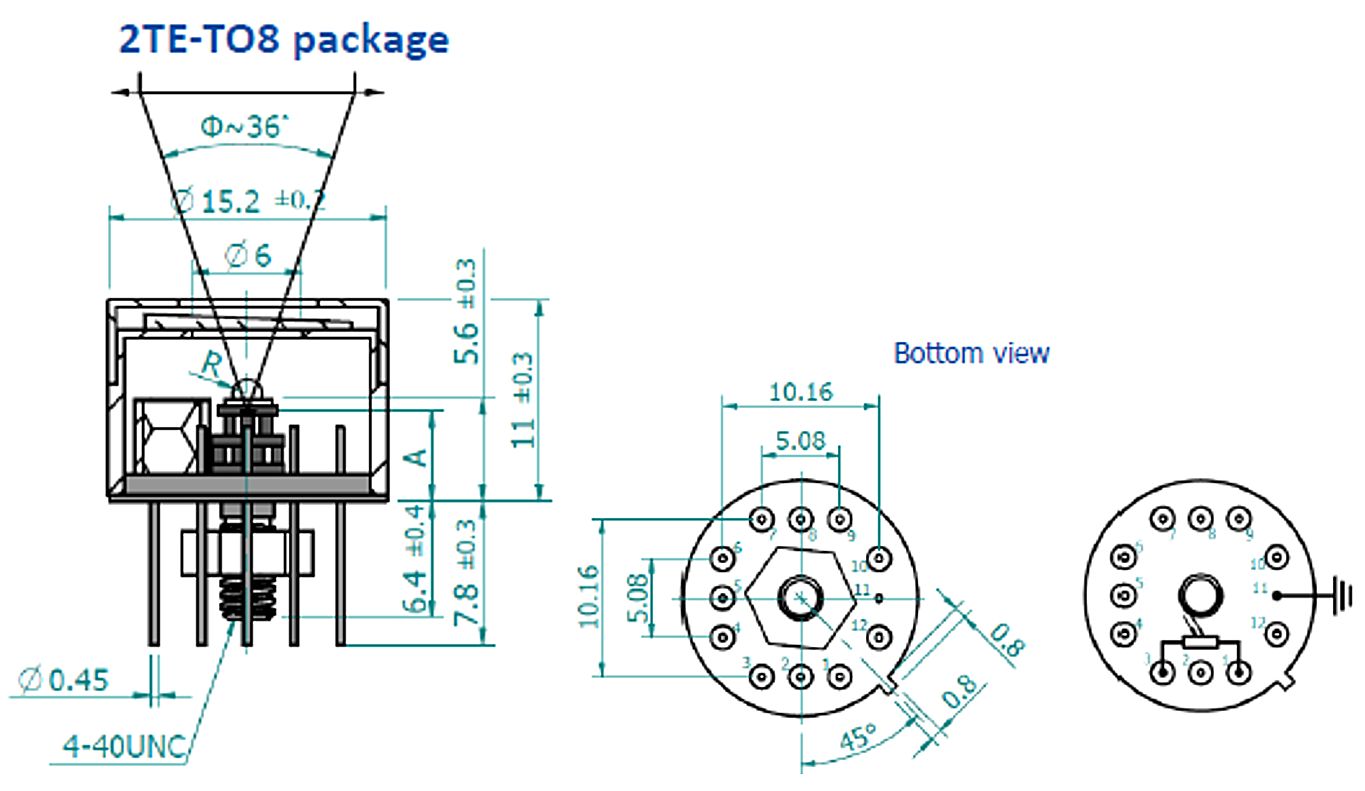

TO8型封装外形尺寸图
参量 | 数值 |
浸没微型透镜形状 | 超半球形 |
光学区域面积AO；mm×mm | 1×1 |
R,mm | 0.8 |
A,mm | 3.2±0.30 |
备注：
ϕ—接收角度；
R—超半球微型透镜半径
A—2TE-TO8型封装顶部下表面与焦平面的距离
2TE-TO8引脚定义
功能 | PIN号 |
探测器 | 1,3 |
反向偏压（可选） | 1（-）,3（+） |
热敏电阻 | 7,9 |
TE冷却器供应 | 2（+），8（-） |
底板接地 | 11 |
未使用 | 4，5，6，10，12 |
