筱晓光子的的偏振(PZ)光纤，即Zing™光纤，是一种特殊光纤，在其中能且只能传播一种偏振态的光。当其它偏振方向的光在其中传播时，将会经历很高的光学损耗，这样就不能从光纤中继续传播。为了实现这种效果，我们的PZ光纤采用蝴蝶结结构来产生较高的双折射效应。这种双折射效应会使特定偏振方向的光才能在光纤中传播，而其它偏振方向的光则会经历很高的损耗。
产品特点高双折射保偏机制；高消光比；低偏振串扰；低损耗；兼容标准熔接

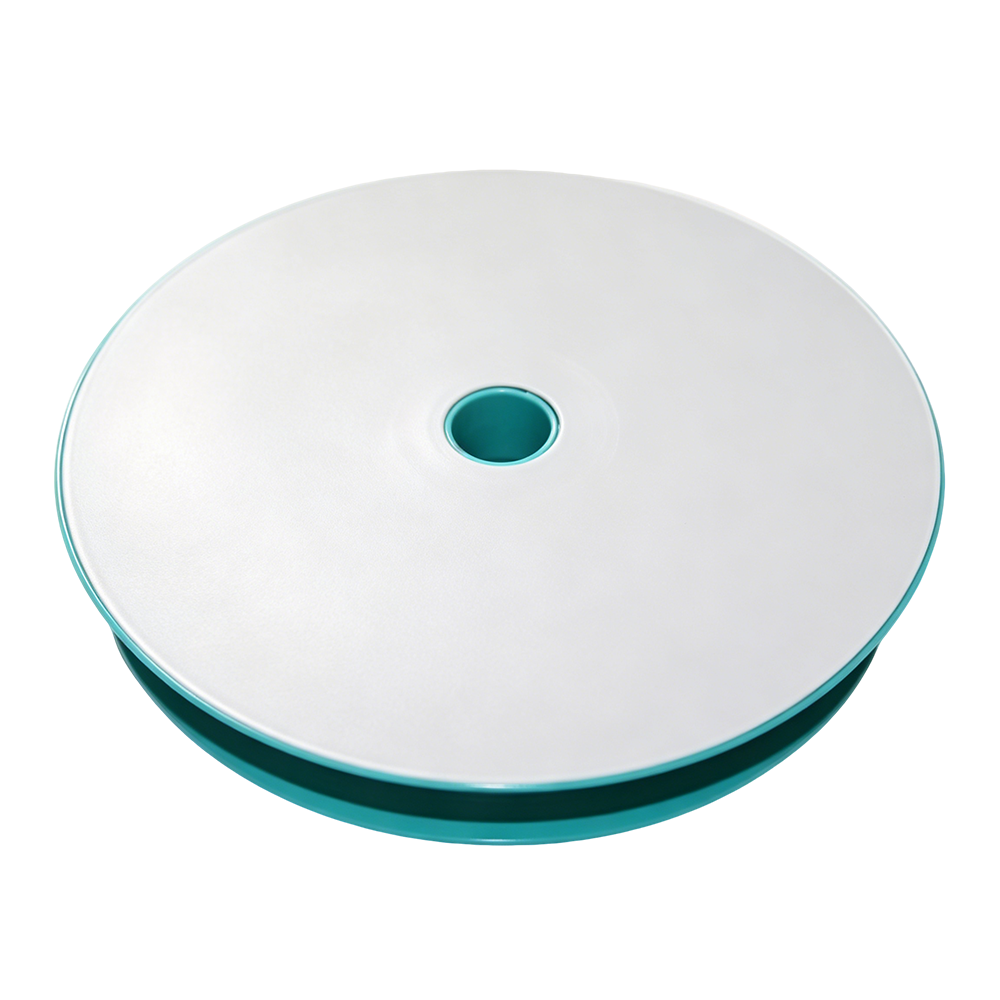

型号MP-PZF-1550-125
应用领域光纤传感系统 | 高功率激光传输 | 量子通信 | 精密干涉测量 | 生物医学成像
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
工作波长 截止波长 数值孔径
1550nm 1100 nm 0.23
技术参数
型号 | HB1550Z(11/125) |
工作波长(nm) | 1550 |
20dB Fast Edge* | ≤1500 |
3dB Slow Edge* | ≥1600 |
消光比PER* (dB) Polarization Extinction Ratio | ≥30 |
模场直径(µm) | 10.0 - 12.5 @1550nm |
衰减度 (dB/km) | ≤20 |
Proof Test (%) | 1 (100 kpsi) |
包层直径(µm) | 125 ± 1 |
纤芯同心度 (µm) | ≤1.0 |
外包层直径 (µm) | 125 ± 7 |
外包层类型 | Dual Layer Acrylate |
操作温度(oC) | -55 to +85 |
“蝴蝶结”型PZ光纤图示
"Bow-Tie" Style PZ Fiber
重要的是注意光纤排布是重要的性能。我们的PZ光纤有很大的偏振窗口，偏振窗口的宽度和中心波长取决于光纤是如何摆放的(查看曲线标签)。PZ光纤标称使用波长为其设计波长，任何光纤排布都可偏振。然而，对于其他应用，用户应确保排布对偏振窗口的偏移可与光源波长重叠。这个方法最适用于例如激光的窄线宽波长的光源。对于宽带光源，PZ光纤需要适当的盘绕，使偏振窗口的宽度和中心波长与光源重叠。
在PZ光纤输入端加消偏器是有益的，它可以确保入射光均匀偏振，避免各种偏振器引起的功率变化。消偏器可用两段PM光纤45°熔接实现(长度取决于光源)。对于这样的系统，PZ光纤以45°典型耦合至消偏输出，充分利用消偏效果(注意：如果用跳线，将任一光纤中的键偏移45°，以将消偏光纤与PZ光纤接触处的一个端应相对另一个旋转45°)。当PZ光纤的输入光消偏后，入射到PZ光纤快轴和慢轴的光相等，产生一致的3 dB的抑制和稳定的输出功率。下图为用我们PZ光纤和非偏振光源搭建的示例系统。图下面的表格列出了系统中的元件。
偏振窗口定义为快轴20dB衰减与慢轴3dB衰减之间的波长范围(请参看下图)。
