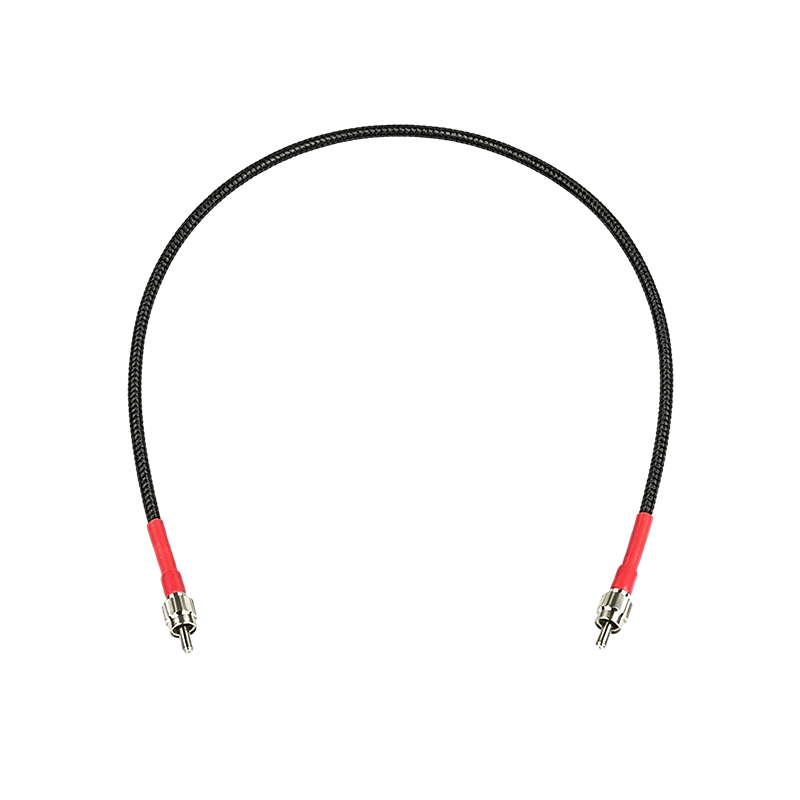

硫系玻璃光纤在1.1-6.5um的光谱范围内传输中红外激光，使用直径为8um-500um的高性能CIR芯/包层光纤。广泛应用于QCL的功率传输、光谱学、柔性红外成像系统等。CIR光纤电缆可采用各种标准光纤直径、SMA-905、FC/PC、FC/APC连接器和几种类型的保护管。 采用双聚合物夹套的先进拉伸工艺，使CIR光纤具有优异的机械强度和较高的柔韧性。在上述的光谱范围内，低的光学损耗和较小的吸收峰确保了CIR光纤在广泛的应用中的成功使用。
产品特点宽红外透光范围；高功率耐受性；大芯径；宽谱传输；低OH含量
产品货号C80010149
应用领域气体分子检测 | 红外光谱检测 | 热成像系统 | 环境监测 | 军事红外对抗
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
工作波长 数值孔径
1.1 - 6.5 µm 0.30
技术参数
参数 | 指标 |
光纤类型 | 硫系阶跃折射率多模光纤 |
波长范围 | 1.1 - 6.5 µm |
纤芯直径 | 500±10um |
包层直径 | 550±15um |
有效数值孔径（NA) | 0.3±0.03 |
双聚合物涂层（PVC涂层） | 700±30um |
光纤长度 | 1±0.05m |
最小弯曲半径 | 100mm |
连接头类型 | SMA-905; FC/PC or FC/APC |
温度范围 | -50°C to + 90°C |
保护套管 | 金属 |
OD | 3.7mm |
不同长度的CIR-光纤的透射光谱
CIR光纤的光损耗谱
型号及订购
编号 | 类型 | 芯径（um） | 包层（um） | 保护套（um） | 数值孔径(NA) | 最小弯曲半径（mm） |
CIR8/300 | 单模 | 8±1 | 300±15 | 400±20 | 0.25±0.02 | 60 |
CIR50/250 | 少模 | 50±3 | 250±10 | 410±20 | 0.13±0.02 | 50 |
CIR250/300 | 多模 | 250±10 | 300±15 | 400±30 | 0.3±0.03 | 60 |
CIR340/400 | 多模 | 340±10 | 400±15 | 510±30 | 0.3±0.03 | 80 |
CIR500/550 | 多模 | 500±10 | 550±15 | 700±30 | 0.3±0.03 | 100 |
