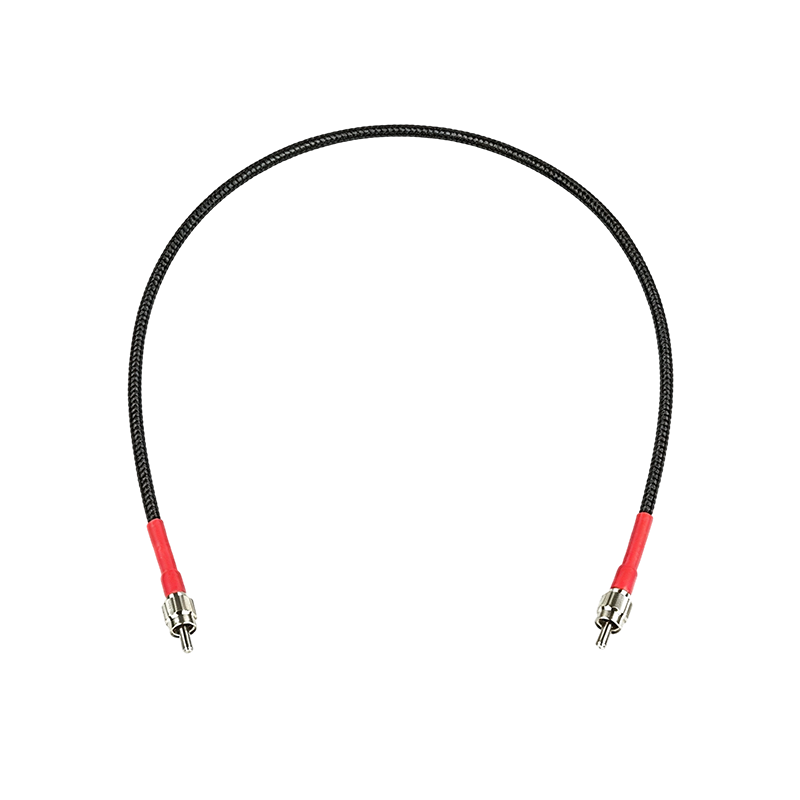

硫系玻璃光纤在1.1-6.5um的光谱范围内传输中红外激光，使用直径为8um-500um的高性能CIR芯/包层光纤。广泛应用于QCL的功率传输、光谱学、柔性红外成像系统等。CIR光纤电缆可采用各种标准光纤直径、SMA-905、FC/PC、FC/APC连接器和几种类型的保护管。 采用双聚合物夹套的先进拉伸工艺，使CIR光纤具有优异的机械强度和较高的柔韧性。在上述的光谱范围内，低的光学损耗和较小的吸收峰确保了CIR光纤在广泛的应用中的成功使用。
产品特点宽红外透光范围；高功率耐受性；大芯径；宽谱传输；低OH含量
产品货号C80010002
应用领域气体分子检测 | 红外光谱检测 | 热成像系统 | 环境监测 | 军事红外对抗
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
工作波长 数值孔径
1.1 - 6.5 µm 0.25
光纤类型 | 多模 |
波长范围 | 1.1-6.5um |
光纤芯/包覆尺寸 | 见订购信息 |
有效数值孔径 | 见订购信息 |
最小弯曲半径取决于护套 | Peek管-130mm；金属聚氯乙烯涂层管-80mm； 不锈钢管-80mm；不锈钢硅酮涂层管-130mm |
连接端头 | SMA-905，FC/APC或者FC/PC |
温度范围 | -50℃到90℃ |

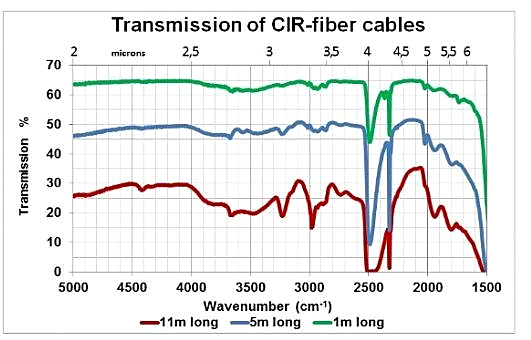

波长透射率图
测试应用演示

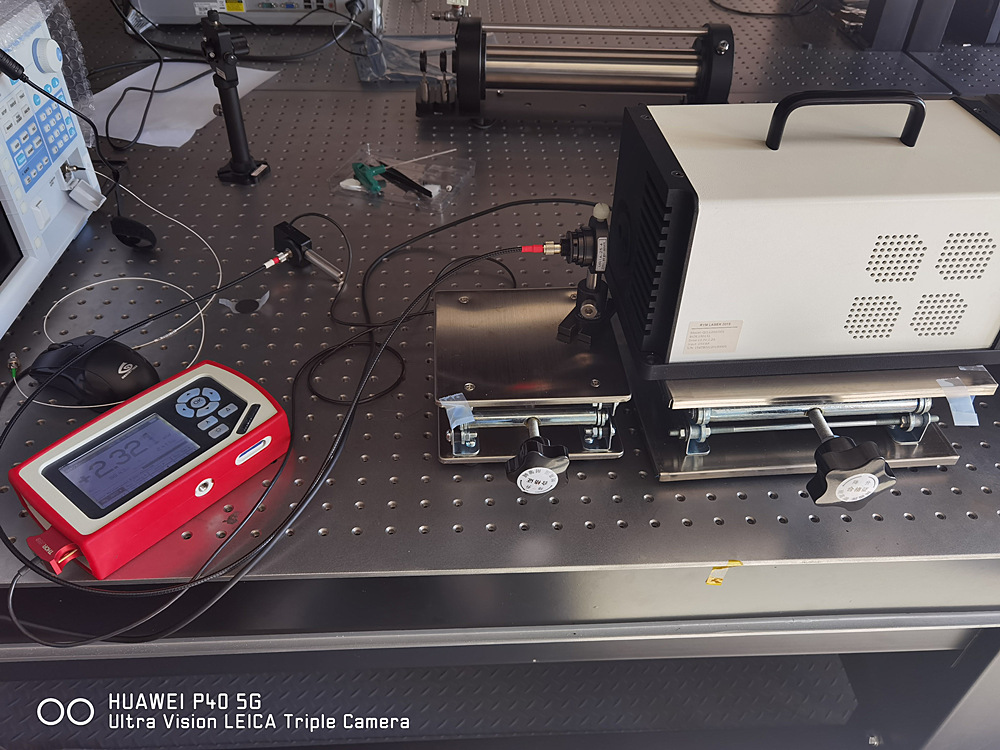

我们使用了上海筱晓的中红外3-5um的光纤准直透镜，4.1um QCL-FP量子级联激光器，1.1-6.5um的中红外硫系玻璃光纤，索雷博的光功率计进行了空间光耦合效率测试实验。
1、我们对QCL-FP激光器使用软件界面控制，调整参数，用索雷博的功率计对输出的空间光功率测量，测量结果为106mW;
2、再把中红外光纤插入准直镜上，用支架支撑，对准激光器的空间输出光，用功率计检测通过光纤的输出结果，得到如上图功率计的显示值，2.32mW,通过比对，我们最终输出的光纤耦合效率有2.2%。

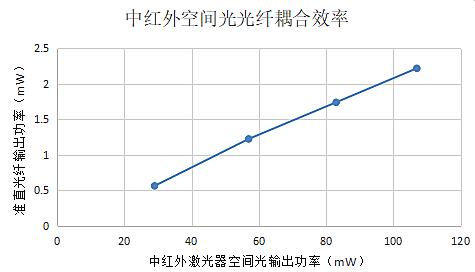

3 通过调整不同的激光器输出功率大小，所测量的准直光纤耦合功率大小如下图所示：
4、可以看出，我们的光纤耦合输出的功率与空间光的大小呈现线性的关系，性能稳定，所以我们可以使用3-5um的中红外准直透镜，使我们的空间光转化为光纤输出，可以很方便的连接光谱仪以及波长计等分析设备，这样，我们就不需要花大量时间去用于对光等工作，节省我们的时间，还可以用于大功率激光的衰减与分析，一些测试激光设备都是小功率输入，功率过高，有可能会打坏设备，这样就可以对我们的设备进行一个保护
型号及订购
编号 | 类型 | 芯径（um） | 包层（um） | 保护套（um） | 数值孔径(NA) | 最小弯曲半径（mm） |
CIR8/300 | 单模 | 8±1 | 300±15 | 400±20 | 0.25±0.02 | 60 |
CIR50/250 | 少模 | 50±3 | 250±10 | 410±20 | 0.13±0.02 | 50 |
CIR250/300 | 多模 | 250±10 | 300±15 | 400±30 | 0.3±0.03 | 60 |
CIR340/400 | 多模 | 340±10 | 400±15 | 510±30 | 0.3±0.03 | 80 |
CIR500/550 | 多模 | 500±10 | 550±15 | 700±30 | 0.3±0.03 | 100 |
