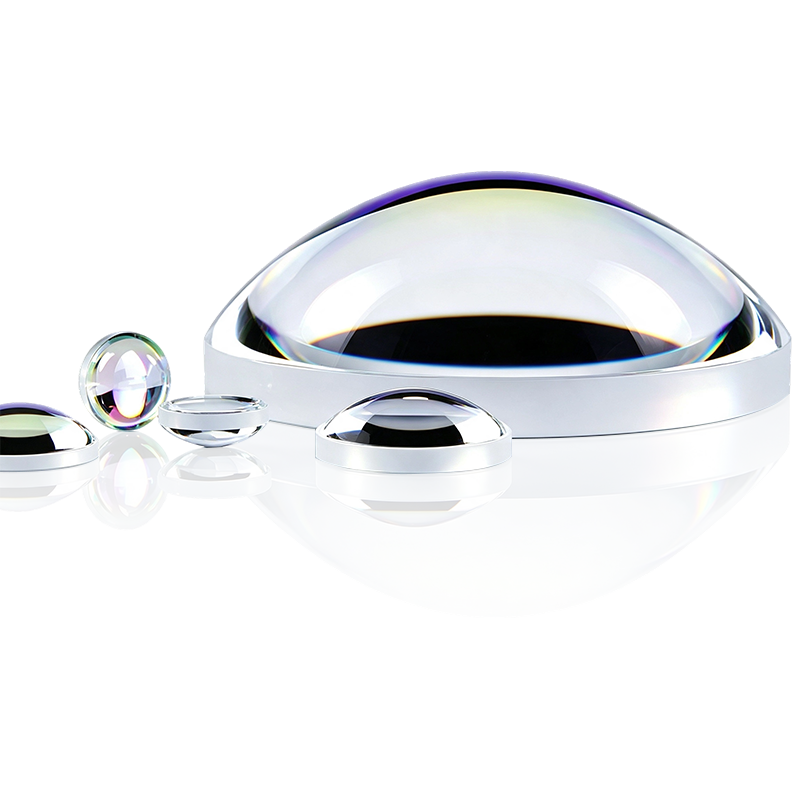

非球面镜的形状经过优化，具有出色的成像特性。非球面镜主要优势在于能够校正球面像差。使用非球面镜可以减少光学系统中的元件总数。这样，与基于球面透镜的同类系统相 比，其结构设计更加紧凑、功能更强大。
产品特点高透光率；高数值孔径；波长优化；无涂层低反射；紧凑尺寸
产品货号无
应用领域原子物理实验 | 光学对准 | 教学演示 | 低成本激光系统 | 工业自动化
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Moli
电话：13061644116
邮箱：moli@microphotons.com
设计入射波长 直径
780nm 10mm
产品特性：
表面形状偏差（RMSi） | [ µm ] | ≤0.5 |
EFL容差 | [ % ] | ≤0.1 |
表面缺陷 | [ 伤痕-亮点 ] | 60-40 |
直径容差 | [ mm ] | +0/-0.05 |
中心厚度容差 | [ mm ] | ±0.05 |
通光孔径 | [ % ] | ≥90 |
三种标准的AR膜 | ||
A: RMAX<1.0%, RAVG≤0.4%, 400-600 nm, AOI=0° | ||
B: RMAX<1.0%, RAVG≤0.4%, 600-1050 nm, AOI=0° | ||
C: RMAX<1.0%, RAVG≤0.4%, 1000-1600 nm, AOI=0° | ||
说明：
1、RMSi对应于ISO 10110-5（表面形状容差）。
2、对于AHL45-32、AHL50-40透镜，请考虑中心厚度容差±0.1。
3、可根据要求提供定制镀膜。
4 、保护玻璃厚度为250 µm时的计算结果。
未封装与已封装对比图
StockOptics - 库存标准产品
Product Code | RMSi [nm] | Wavefront RMS波前均方根差 [nm] | 直径 [mm] | 有效焦距 EFL [mm] | NA | f/d | WD [mm] | λDesign [nm] | Material材料 | Scratch-Dig 表面缺陷 伤痕-亮点 | Coating 可选涂层材料 | Mounted |
AHL10-08-P-U | 500 | 390 | 10 | 8 | 0.55 | 0.80 | 6.0 | 780 | S-LAH64 | 60-40 | A / B / C | no |
AHL12-10-P-U | 500 | 390 | 12.5 | 10 | 0.55 | 0.80 | 7.6 | 780 | S-LAH64 | 60-40 | A / B / C | yes |
AHL15-12-P-U | 500 | 390 | 15 | 12 | 0.55 | 0.80 | 9.0 | 780 | S-LAH64 | 60-40 | A / B / C | yes |
AHL18-15-P-U | 500 | 390 | 18 | 15 | 0.53 | 0.83 | 11.5 | 780 | S-LAH64 | 60-40 | A / B / C | yes |
AHL20-18-P-U | 500 | 390 | 20 | 18 | 0.49 | 0.90 | 14.0 | 780 | S-LAH64 | 60-40 | A / B / C | yes |
AHL25-20-P-U | 500 | 390 | 25 | 20 | 0.54 | 0.80 | 15.7 | 780 | S-LAH64 | 60-40 | A / B / C | yes |
AHL30-26-P-U | 500 | 390 | 30 | 26 | 0.52 | 0.87 | 20.6 | 780 | S-LAH64 | 60-40 | A / B / C | no |
AHL45-32-P-U | 500 | 390 | 45 | 32 | 0.61 | 0.71 | 24.2 | 780 | S-LAH64 | 60-40 | A / B / C | no |
AHL50-40-P-U | 500 | 390 | 50 | 40 | 0.55 | 0.80 | 31.3 | 780 | S-LAH64 | 60-40 | A / B / C | no |
AHL10-08-U-U | 100 | 78 | 10 | 8 | 0.55 | 0.80 | 6.0 | 780 | S-LAH64 | 60-40 | A / B / C | no |
AHL12-10-U-U | 100 | 78 | 12.5 | 10 | 0.55 | 0.80 | 7.6 | 780 | S-LAH64 | 60-40 | A / B / C | yes |
AHL15-12-U-U | 100 | 78 | 15 | 12 | 0.55 | 0.80 | 9.0 | 780 | S-LAH64 | 60-40 | A / B / C | yes |
AHL18-15-U-U | 100 | 78 | 18 | 15 | 0.53 | 0.83 | 11.5 | 780 | S-LAH64 | 60-40 | A / B / C | yes |
AHL20-18-U-U | 100 | 78 | 20 | 18 | 0.49 | 0.90 | 14.0 | 780 | S-LAH64 | 60-40 | A / B / C | yes |
AHL25-20-U-U | 100 | 78 | 25 | 20 | 0.54 | 0.80 | 15.7 | 780 | S-LAH64 | 60-40 | A / B / C | yes |
AHL30-26-U-U | 100 | 78 | 30 | 26 | 0.52 | 0.87 | 20.6 | 780 | S-LAH64 | 60-40 | A / B / C | no |
AHL45-32-U-U | 100 | 78 | 45 | 32 | 0.61 | 0.71 | 24.2 | 780 | S-LAH64 | 60-40 | A / B / C | no |
AHL50-40-U-U | 100 | 78 | 50 | 40 | 0.55 | 0.80 | 31.3 | 780 | S-LAH64 | 60-40 | A / B / C | no |
生产能力：
StockOptics - 库存标准产品 | 定制非球面镜 | |||||
规格 | 高数值孔径 | 规格 | 标准 - 质量 | 精度 - 质量 | 高端精加工 | 金刚石 - 车削 |
直径 | 10 - 15mm | 直径 | 8 - 300mm | 4 - 250mm | 6 - 300mm | 1 - 420mm |
直径容差 | +0/-0.05mm | 直径容差 | ± 0.10 mm | |||
NA | 0.49 - 0.61 | 中心厚度 | 2 - 60mm | 2 - 60mm | <60mm | 0.5mm 起 |
f/d | 0.71 - 0.90 | 中心厚度容差 | ± 0.10 mm | ± 0.05 mm | ± 0.05 mm | |
波长 | 780nm | RMSi | 0.75 - 0.3µm | 0.09µm | < 0.015µm | 0.02 µm |
RMSi | ≤ 0.5µm | 表面缺陷 | 60 - 40 | 40 - 20 | 对于Ø 2″，10–5；对于Ø >2″，20–10 | |
EFL容差 | ≤ 0.1% | 表面粗糙度 | 3nm | 15nm | 0.5nm | 1nm |
表面缺陷 | 60 - 40 | 全表面干涉测量 | 可选 | 可选 | 保证 | 保证 |
中心厚度容差 | ± 0.05mm | 镀膜 | 客户特定 | |||
通光孔径 | ≥ 90% | |||||
镀膜 | 3种标准镀膜 | |||||
