铌酸锂（LiNbO3）强度调制器由钛扩散或质子交换工艺制作 Mach-Zehnder 型光波导，输入输出光纤与波导精密斜耦合，利用铌 酸锂材料的电光效应实现光信号的强度调制。 有(20和40GHz可选)
产品特点X 切 Y 传铌酸锂、 钛扩散或质子交换波导、 低驱动电压、 独立偏置电极、 零啁啾、 光纤与芯片精密斜耦合，大大降低、 背向光反射、 优异的长期稳定性

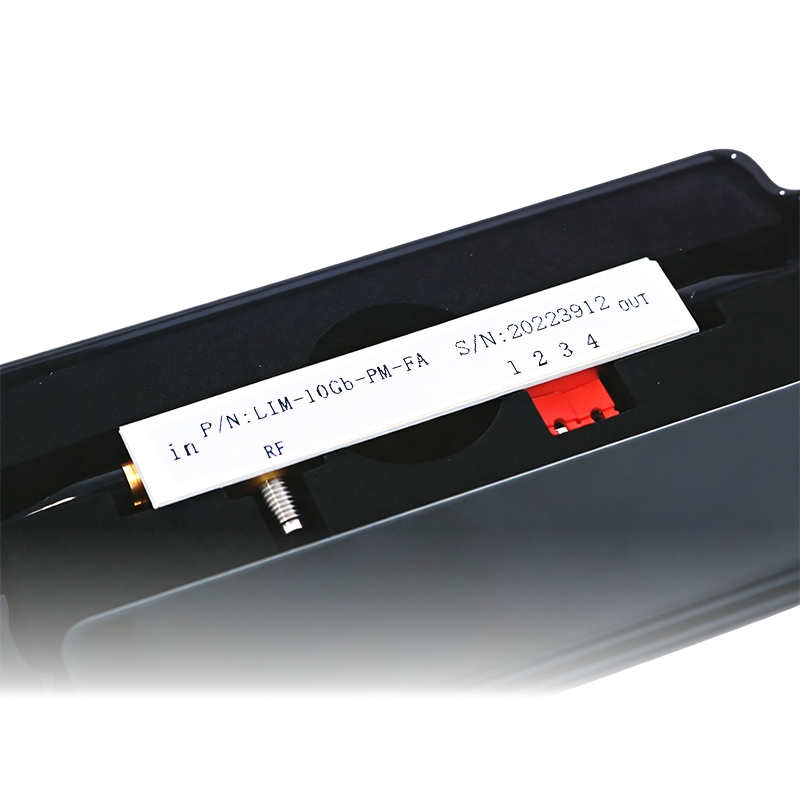

产品型号LIM-10Gb-PM-FA
应用领域光纤通信 光学传感光学测量
产品单价登录查看
到货日期请咨询客服获得货期
产品库存请咨询客服
Moli
电话：13061644116
邮箱：moli@microphotons.com
工作波长 共振频率
1550nm 10GHz
结构示意图
主要技术指标(23℃)
参数 | 单位 | 数值 | ||
2.5Gb/s | 10Gb/s | |||
光学 | 工作波长* | nm | 1550±20 | |
插入损耗 | dB | ≤4.0 | ||
Max. 输入光功率 | mW | ≤200(APE process) | ||
≤50(Ti process) | ||||
光回损 | dB | ≥45 | ||
开光消光比 | dB | ≥20 | ||
电学 | RF半波电压@DC | V | ≤4.0 | ≤5.0 |
偏置半波电压 | V | ≤5.0 | ≤8.0 | |
带宽 | GHz | ≥3 | ≥8 | |
电反射 | dB | ≤-10 | ||
机械 | RF连接器 | SMA | ||
偏置连接器 | PIN | |||
输入尾纤类型 | PM Fiber | |||
输出尾纤类型 | PM or SM Fiber | |||
环境 | 工作温度 | ℃ | 0~+70 | |
储存温度 | ℃ | -40~+85 | ||
* 1310nm、1064nm、850nm 波长可定制。
